TV SMART
TIP10
SONY BRAVÍA KDL-40EX521

por ING. PICERNO




Tamaño A+ A-

FALLA:  Pantalla oscura, sonido bien y back ligth encendido

REPARACIÓN:
Cuando solo se observa una falta de imagen pero el resto del TV funciona normalmente debemos orientarnos a la plaqueta T-COM o el flex que la interconecta con la main o inclusive la pantalla misma. La primer prueba a realizar es si la tensión de alimentación esta llegando correctamente, recordando que puede haber un cortocircuito en la main que tira abajo la fuente.
En nuestro caso la fuente de 5V que va a la main está bien así que sospechamos de la T-COM. Si la fuente de 5V está en cero corresponde realizar una medición con la T-COM desconectada.
Como no tenemos el circuito tratamos de orientarnos de la plaqueta misma que podemos observar en la figura 10.1.

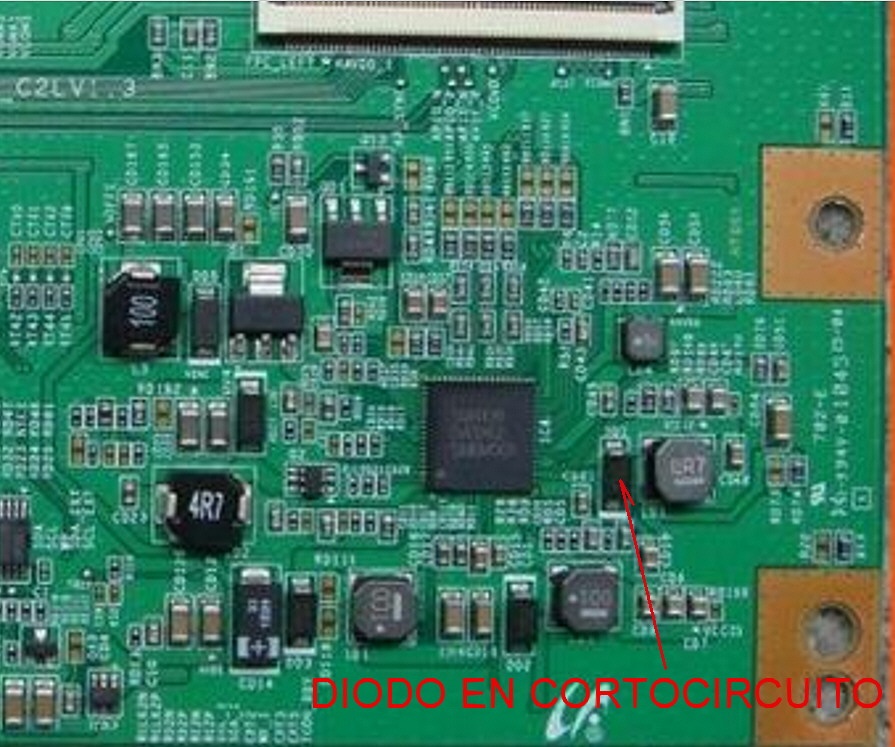

Fig.10.1  Diodo en cortocircuito de la T-COM

Sin circuito no hay método, así que todo consiste en medir con el tester sobre todo los diodos y MOSFETs y así fue como encontramos al diodo DD5 en cortocircuito probando con el tester en posición diodo.

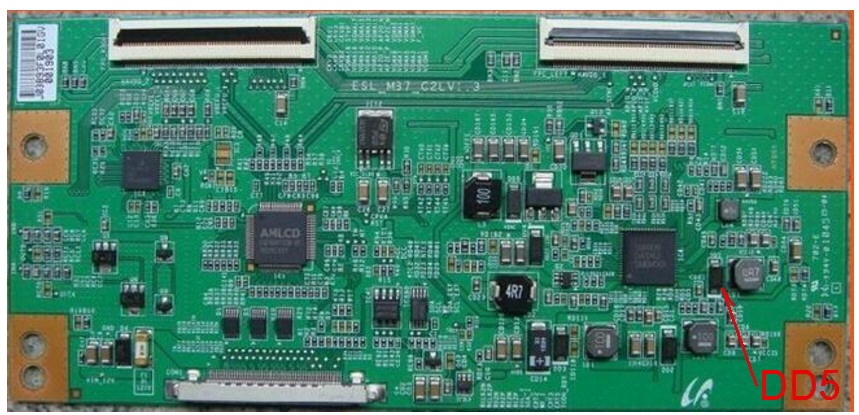

Para que todos puedan reconocer la plaqueta le agregamos una foto de la plaqueta completa en la figura 10.2  que es una ESL_MB7_C2LV1. 3


Fig.10.2  Plaqueta T-COM completa.
