TV SMART
TIP9
LG 42LS5700 CON IMAGEN INVERTIDA VERTICALMENTE

por ING. PICERNO




Tamaño A+ A-

FALLA: Imagen invertida verticalmente luego de cambiar la placa main porque tení­a el micro en cortocircuito.

REPARACIÓN:
La reparación parece ser muy simple cuando uno conoce el problema. Primero hay que saber que la posibilidad de invertir el vertical, se debe a que la misma main, sirve en para televisores con la pantalla colocada para que la señal ingrese por arriba a la pantalla y para otros en donde la señal ingresa por abajo. Piense en que la pantalla puede quedar en cualquiera de las dos direcciones y por lo tanto se requiere algún modo de corregir la imagen.
Como hay que corregir el armado de la imagen, se deben cargar los datos en las dos memorias volátiles de video, siempre de la misma forma, pero se deben leer las filas en el sentido contrario al normal. La primera como si fuera la última y viceversa. Este trabajo de escritura y lectura se realiza por el micro, de acuerdo a las órdenes emanadas de la memoria flash paralelo. Es decir que es un problema del sistema operativo, que como sabemos está cargado en la flash paralelo (aunque una parte está en la serie).
Pero la flash paralelo admite diferente predisposiciones que son repartidas por todo el TV durante la prueba inicial y por lo tanto se puede modificar por el modo service.
Lástima que LG tiene como muchas otras firmas asiáticas la costumbre, penada por la ley, de usar un control remoto especial para entrar al modo service. Yo le aseguro que no tiene ninguna necesidad técnica de hacerlo lo hace simplemente para hacer un negocio más. Es decir ganan al vender el TV, aunque hay que reconocer que ganan poco, porque los productos son cada vez más económicos pero no les importa porque después ganan con el servicio post venta por la venta de plaquetas a precio ruin y no conformes con eso, ganan con la venta de controles remotos para el modo service. Y todo en contra de las leyes comerciales de todos los paí­ses del mundo. Yo digo que cumplen con la ley de Ohms porque no tiene más remedio.
¿Y cómo hacemos para reparar este TV?
Hay dos modos y tal vez dentro de poco haya tres.
1) Comprar el control remoto especial del cual observamos la fotografí­a en la figura 9.1.

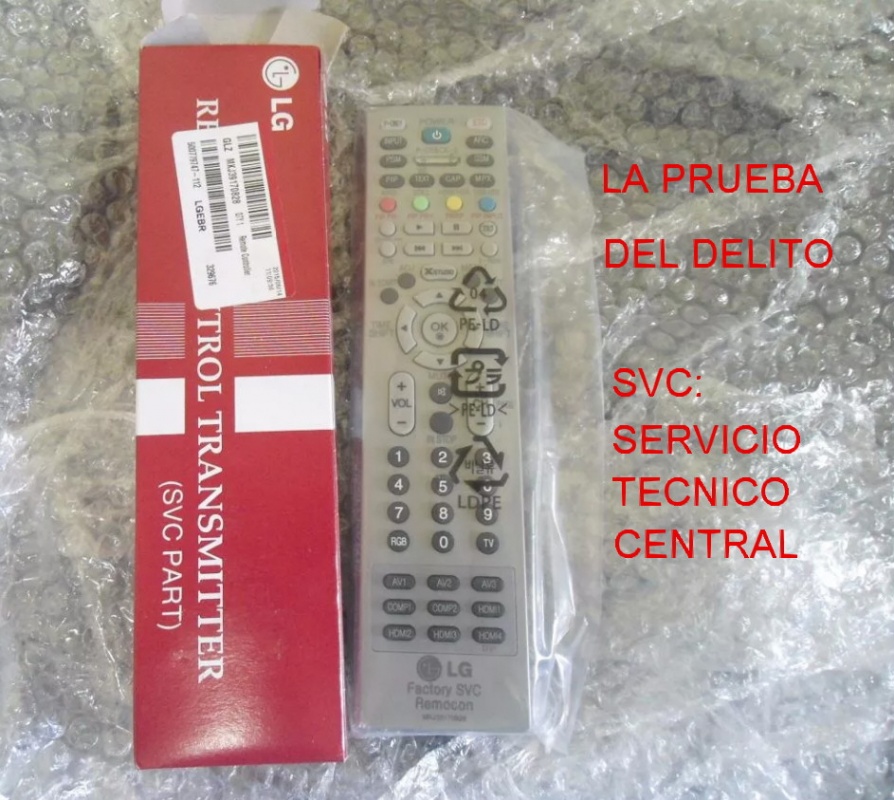

Fig.9.1  Control remoto para entrar al modo service en su coqueta caja roja.

2) Desoldar la memoria flash paralelo de la plaqueta en desuso y soldarla en la plaqueta nueva (eventualmente también hay que hacer lo mismo con la flash serie, si no se arregla el problema).
3) Esperar, porque sabemos que los fabricantes de controles remotos universales están por sacar un control remoto universal para service.

Por las dudas que haya alguien de LG leyendo este TIP, les digo: Luego de la ganancia por la venta de un producto, es ilegal e inmoral seguir ganando con el mismo. Los compradores no comen vidrio y ya se están dando cuenta de su deshonestidad. Si son realmente una empresa, deben desistir de la polí­tica de controles remotos especiales para service, porque tanto Uds. como todos los que conocen del tema, saben que no son necesarios. el control remoto común, con un código que debe ser divulgado gratuitamente en el manual de servicio, debe estar habilitado para entrar al modo service.
