TV SMART
TIP07
RCA L32E320DIGITAL

por ING. PICERNO




Tamaño A+ A-

FALLA: El cliente se quejaba de que el aparato funcionaba cuando querí­a. Algunos dí­as se quedaba sin imagen y sin sonido cuando lo encendí­a a la mañana (solo encendí­a el piloto) al mediodí­a lo encendí­a y funcionaba y a la noche se volví­a a negar. Para mí­ que es la baja tensión decí­a con mucha convicción.

REPARACIÓN:

A mi me pareció que era una problema térmico y lo notaba justo al comienzo del otoño. Para mí­ la reparación estaba cantada y no era cosa de pensar sino de actuar. Para estos casos tenemos un secador de pelo así­ que; abrí­ el TV y fui calentando por plaquetas  para saber que plaqueta fallaba. Y sin ninguna duda fallaba la main. Aquí­ hay dos métodos de trabajo posibles. Si Ud. tiene un soldador por aire caliente puede ir calentando por sectores hasta llegar a un solo componente. Si no lo tiene, caliente toda la plaqueta y luego use un spray enfriador sobre cada componente.
Luego de varios intentos nos pareció que el culpable era el conversor continua a continua U105 de 3V a 1,25V; pero al medir las tensiones encontramos una tensión de salida de 1,2V. Como me pareció una diferencia muy pequeña para que se produzca una falla total, procedí­ a medir las tensiones de entrada y salida en las condiciones de buen y mal funcionamiento y cuando funcionaba tení­a 3V de entrada y 2,5V de salida en cambio cuando no funcionaba tenia 3V y 2,2V. Y como vi que era un regulador que se podí­a reemplazar fácilmente lo cambié y se resolvió el problema.

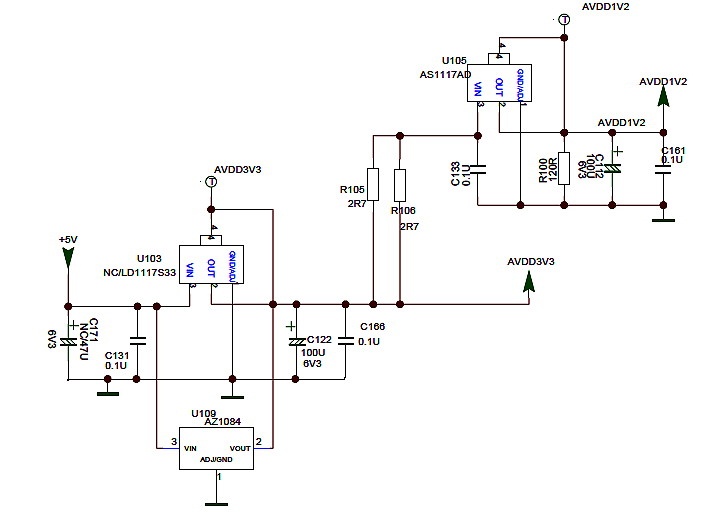

En la figura 7.1 se puede observar el circuito correspondiente que en realidad corresponde a una plaqueta main TCL que es la misma.

Fig.7.1  Regulador analógico U105 con problemas térmicos

El regulador es AS1117AD pero se puede reemplazar pin a pin con un LM317T que es más fácil de conseguir.
