TIP4

MARCA: SANYO

MODELO: 32XH4

FALLA: SE APAGA 3 O 4 VECES POR DIA Y SE QUEDA EN STAND BY

REPARACIÓN:

Una falla de este tipo esta por lo general asociada a algún componente que tenga aplicada alta tensión de modo que cada tanto salta un arco en ellos y el TV lo reconoce y pasa a stand by. De estos componentes la mayorí­a son capacitores cerámicos disco o multicapas, colocados en paralelo con transistores MOSFET llave. Pero por lo general un TV tiene una gran cantidad de estos capacitores. Hoy le vamos a enseñar cómo encontrar el capacitor casi sin perder tiempo.
Necesita un amplificador para PC con sus correspondientes parlantes y un micrófono. En nuestro taller es común encontrarlos porque los usamos para mil pruebas que iremos conociendo poco a poco en estos TIPs.
Coloque el micrófono a unos 10 cm de altura sobre la fuente y deje funcionar el TV hasta que salte el arco. Haga su trabajo normal de taller. Cuando escuche un ruido a latigazo muy fuerte en los parlantes y vea que el TV pasó a stand by comprobó que el problema está en la plaqueta fuente. Sino ponga el micrófono sobre la main o la T-COM pero la probabilidad de que la falla este allí­ es muy baja.
En este caso que se trata de un TV con tubos CCFL, el arco puede estar en la zona de los tubos. Si el TV se apago y no se escucho el ruido del arco coloque el micrófono en el back ligth. Puede usar un agujero de control y pegar el micrófono con cinta sobre el chasis apoyado en el agujero.

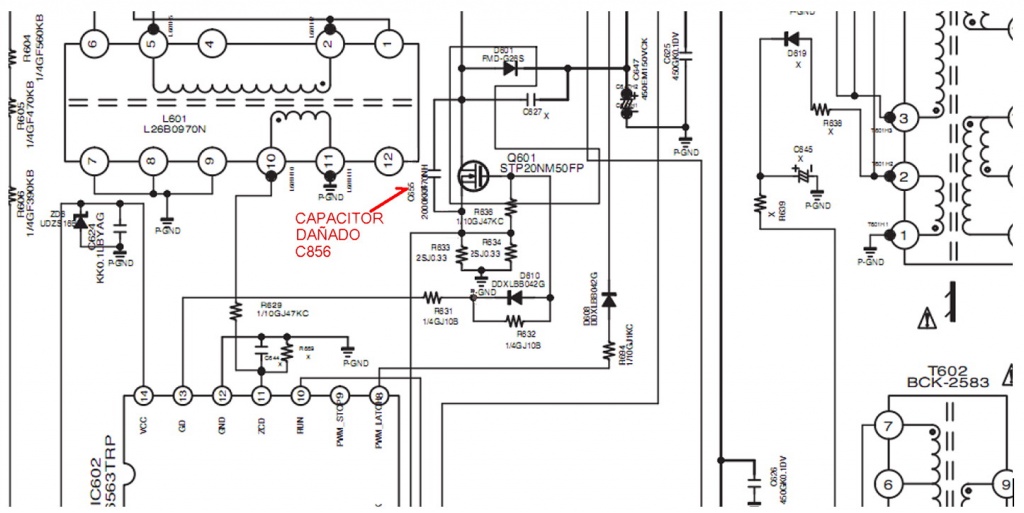

En nuestro caso el arco estaba sobre la plaqueta así­ que buscamos los capacitores cerámicos que podrí­an generar problemas y cuando llegamos a C856 se cumplió que se produjo el ruido en los parlantes y se apagó el TV. Para que el micrófono tome solo los ruidos del capacitor usamos espagueti de plástico de 10 cm; en una punta pusimos el micrófono y en la otra el capacitor cerámico disco a controlar.
El código del circuito se interpreta del siguiente modo: 2000XK470NH El primer número es la aislación en V (en este caso 2000) luego dos letras que indican el tipo de capacitor (cerámico disco) después la capacidad en pF y por último la tolerancia.
