UN32D5500RF Y UN42D5500RF

por ING. PICERNO




Tamaño A+ A-

D5500RF

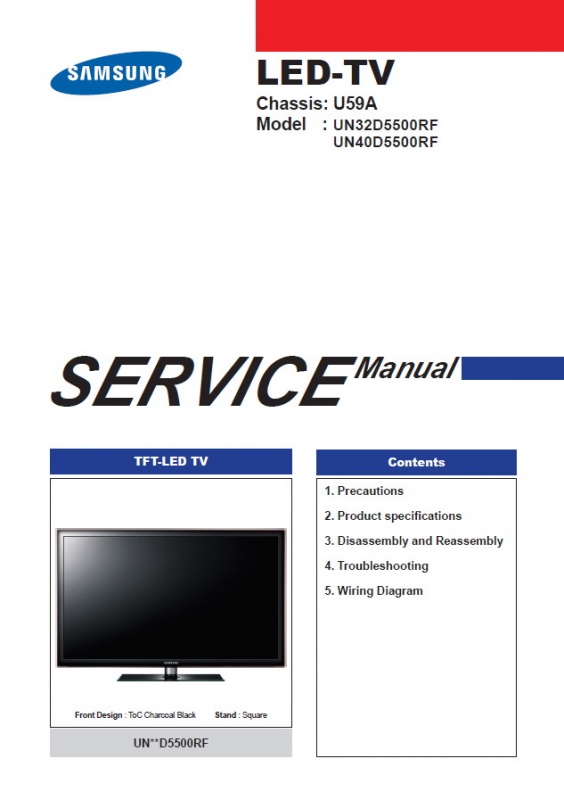

MANUAL DE SERVICE   SAMSUNG UN32D5500RF  Y  UN42D5500RF CHASIS U59A

Este es el manual de famoso TV de las memorias con hipo (reinicio constante) y que estamos estudiando plaqueta por plaqueta.
Hasta ahora llevamos analizada la plaqueta fuente que es la segunda falla en importancia de este modelo. En realidad podemos decir que analizamos la fuente más común, pero este modelo es más difícil que dibujar una oreja y nos llegaron comentarios de algunos amigos del grupo, que nos dicen que encontraron otras fuentes, con los mismos conectores, que reemplazan a la más común, que es la estudiada por nosotros en 7 capítulos.
Lo siguiente que vamos a analizar es la main; pero según podrán observar en la información que le brindamos, es muy poco el jugo que se le puede sacar a este manual, porque directamente no tiene circuitos.
Pero algo tiene, son los diagramas de reparación, aunque no creo que podamos averiguar demasiado con ellos. Prometo traducirlos lavándome las manos por su contenido. Si sirve que les aproveche. Desde ya les pedimos a todos los amigos del grupo que si tienen alguna información extra, me la envíen ya sea en Inglés, Español, Portugués o Italiano que yo prometo traducirla.
Para bajar esta información que les envío hoy, en la cual voy a basar mis explicaciones sobre la main deben ingresar en el siguiente link.
