DISEÑANDO CON PICS
LA BIBLIA DEL PIC CON NIPLE TOMO6
LIISTADO DE TODOS LOS PROYECTOS

por FERMIN CARMELO Y PICERNO




Tamaño A+ A-

           LA BIBLIA DEL PIC CON NIPLE TOMO 6

Parece que fue ayer que pensé en que mi sección de microprocesadores PIC estaba casi vací­a y se me ocurrió buscar a un coautor que me ayudara a comenzar una nueva Biblia. Lo encontré casi de inmediato a pesar de que vive más allá del océano Atlántico precisamente en España.

Fermí­n Carmelo es un excelente programador de NIPLE que lo conoce tanto como sus propios autores. Él le dio velocidad y volumen al tema, que yo me imaginaba que como todas las biblias tendrí­a 4 tomos de 150 páginas.

Hoy les comunico la aparición de 6° tomo y ya tenemos proyectos para el 7°. En realidad la cantidad de tomos que podemos hacer no tiene fin, por el formato que le damos a los libros en forma de proyectos completos.

Los proyectos comienzan con los más simples que son los que nos introducen en la forma de utilizar el programa NIPLE, que es un sistema de programación gráfica que además tiene agregados a las sentencias de microchip, que lo hacen más versátil.

¿Pero que significa para nosotros un proyecto?

1°) Cada proyecto tiene una amplia introducción de texto, que explica como es y como funciona el dispositivo a desarrollar.

2°)  El diseño del programa gráfico con NIPLE, de modo que el lector pueda modificarlo si lo considera necesario para adaptar el proyecto a sus necesidades.

3)  La generación (partiendo del archivo de NIPLE) del archivo para cargar el PIC.

4)  La simulación con el programa PROTEUS del proyecto, para asegurarnos de su funcionamiento antes de armar el prototipo.

5)  El diseño de la plaqueta de circuito impreso con todas sus vistas para que el lector pueda fabricar la plaqueta del proyecto.

6)  La lista de materiales y el plano de armado para que el lector termine el proyecto con un prototipo completo y lo pruebe en el mundo real.

Es decir que nos tomamos todo el trabajo y lo hacemos de modo tal que el lector pueda emprender sus diseños propios. Y si se anima, que lo documente todo para que lo publiquemos gratis en la página de Picerno, con mención del autor.

A continuación vamos a entregarle una lista de todos los proyectos existentes hasta el tomo 6.

TOMO 1
Proyecto 1: Baliza para auto.
Proyecto 2: Programador de PIC por puerto USB.
Proyecto 3: . Secuenciadores: Construcción de un generador digital de audio.

TOMO 2
Proyecto 4: Puertos de entrada: Control de un motor D.C. mediante una llave.
Proyecto 5: Interrupciones: Control de un motor D.C. mediante un pulsador.
Proyecto 6: Control completo de un motor D.C. en directa, inversa y a alta y baja velocidad.

Proyecto 7: Variac electrónico: El Evariac.

TOMO 3:
Proyecto 8: Control de motores paso a paso.
Proyecto 9: Generador de patrones de video.
Proyecto 10: Uso de los display LCD: Contador de ascendente de 7 segmentos.
Proyecto 11: Cartel de atención al público: Generador de turnos

TOMO 4:
Proyecto 12: Reloj horario usando interrupciones.
Proyecto 13: Textos fijos en un display LCD.
Proyecto 14: Textos variables en un display LCD.
Proyecto 15:  Medidor doble de temperatura.

TOMO 5:
Proyecto 16: Diseño de una tarjeta de desarrollos o entrenadora para PICs.
Proyecto 17: Construcción de un frecuencí­metro. Parte 1ª.
Proyecto 18: Construcción de un frecuencí­metro. Parte 2ª.

Tomo 6:

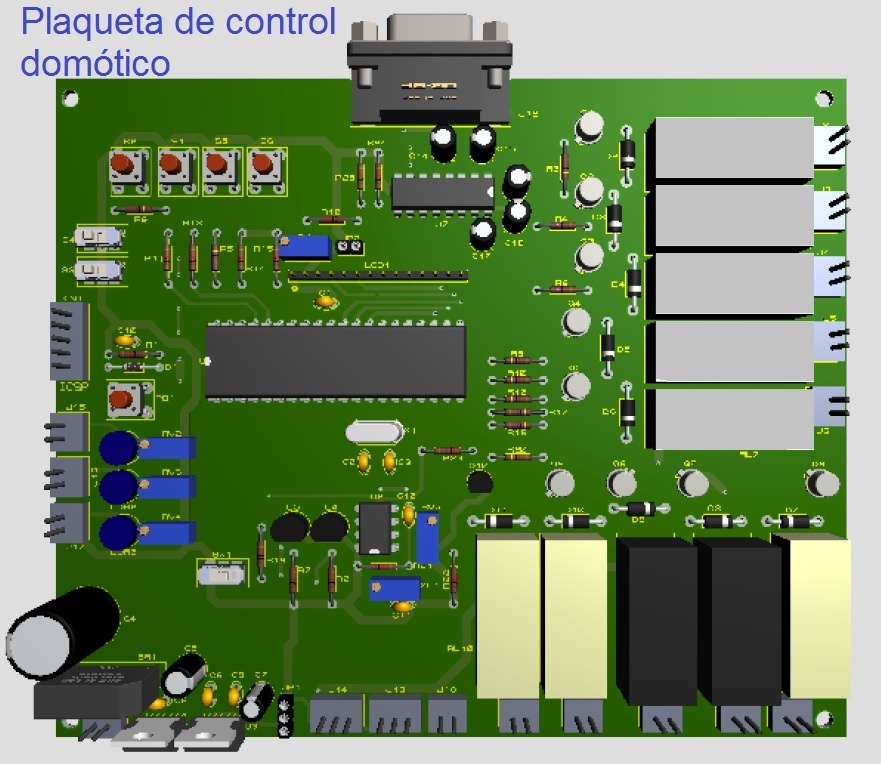

Proyecto 19: Domótica: Desarrollo de una plaqueta de control domótico.
Proyecto 20: Plaqueta de control universal para heladeras.

Quiero hacer un comentario sobre los proyectos  y cuanto cuesta implementarlos. Algunos que no me conocen bien estarán pensando "Justo en el medio de una pandemia al Ingeniero se le ocurre solicitarnos inversiones que deben ser onerosas"

El tema es muy diferente; en el medio de la pandemia muchos se deben haber quedado sin trabajo y otros, trabajadores independientes, han visto menguar el flujo del mismo. Cuando las empresas, cierran no hay otra solución que crear su propia empresa. Así­ como lo veo yo, la post pandemia va a ser un tiempo de sustitución de importaciones y reparaciones in extremus.

Pero si Ud. no sabe programar un PIC no va poder sustituir nada, porque todos los dispositivos actuales usan un microprocesador. Y aprender a programarlos sin tener un cargador de PICs no tiene sentido. Por eso, si no tiene programador nosotros le explicamos cómo construir uno, por conector USB, que es similar al original de Microchip. Lo puede ver en el tomo 1 de la serie por un gasto de pocos $.

Luego se requiere un NIPLE. Normalmente Ud. podrí­a ingresar a NIPLE SOFTWARE y bajar una versión gratuita por un mes. Pero comprando un eBook Ud. puede acceder a una versión gratuita por 6 meses. ¿Y luego? Luego podrá acceder a la última versión de NIPLE, con un descuento de 1999$ a solo 499$ (o de 109 U$S a 27 U$S) gracias a una atención de NIPLE.

Nos quedarí­a conseguir una versión del Proteus 8 Profesional, pero si busca por Internet seguramente va a conseguir una a un valor muy pero muy adecuado.

Para fabricar las plaquetas lo invitamos a  que ingrese a nuestra página en la sección taller; en donde le explicamos un método de fabricación casera en frí­o, con el que se pueden fabricar plaquetas partiendo de una simple copia en una impresora de PC.

Ahora sabe porque el Ing. le propone, si perdió su trabajo, que piense seriamente en un micro emprendimiento en época de pandemia.

En cuanto a los próximos proyectos; el tomo 7 estará dedicado a las comunicaciones del PIC con la computadora y a las comunicaciones por RF, con una sección remota y otra sección local. Es decir como mandar datos a la distancia sin usar pares o cables coaxiles.

En el proyecto 8 posiblemente vamos a utilizar lo aprendido en el proyecto 7 para realizar mandos a distancia tal vez de un auto a escala, utilizando partes de un pick up óptico de un reproductor de CD o DVD. El motor de rotación, el mecanismo de tracking y el sistema de ingreso del disco.

Y si el tiempo me lo permite mi intensión es publicar gratuitamente, en mi página, un Drone, hecho también con partes recuperadas. Esto es aun muy prematuro, mas que un hecho es expresión de deseos porque recién estamos probando la potencia de los motores. Pero Ud. vaya juntando todos los pick up ópticos que pueda ya sea de reproductores de DVD o de PCs.
