LA BIBLIA DE LAS FUENTES CONMUTADAS TOMO 1
Todo sobre las fuentes de transferencia indirecta

por ING. PICERNO




$ 250

Tamaño A+ A-



INTRODUCCIÓN

               Vamos a comenzar este articulo de un modo informal. Vaamos arealizar una actividad práctica. Necesita un transformador de poder pequeño de por ejemplo 110/220 a 12+12V y un tester digital o analógico de cualquier tipo. Y vamos a proceder a medir la resistencia del primario, pero apretando las puntas del tester con los dedos sobre los cables del primario. Cuando la medición se estabiliza, le vamos a pedir a un compañero que desconecte abrúptamente una de las puntas del tester.

E stamos seguro que no va a olvidar jamás que un inductor trata de mantener siempre la corriente que circula por él y si tratamos de abrir ese camino, es capaz de generar una tensión lo suficientemente alta como hacer saltar un arco que en este caso circulo por sus brazos. No es peligroso porque la/las pilas del tester no tiene suficiente energía para dañar un cuerpo humano.

               Esto característica del inductor opera en todas y cada una de las fuentes que vamos a estudiar en los 4 tomos de esta colección. Pensar que todas las fuentes son elevadoras es un grueso error. Si bien la mayoría lo son existen fuentes que por su propio circuito deben ser forzosamente reductoras.

               Pero qué sentido tiene una fuente reductora si con un simple resistor logramos el mismo efecto reductor de la tensión. Ocurre que el hombre se dio cuenta que la energía de los combustibles líquidos y gaseosos no es infinita y por lo tanto surgieron grandes instituciones mundiales que limitan el consumo de los artefactos eléctricos. No es lo mismo reducir la tensión por efecto Joule con un resistor que convierte una gran parte de la energía en calor que hacerlo con un circuito electrónico que opera por el método de la transferencia de energía eléctrica en magnética y viceversa.

               A continuación vamos a mostrar el índice muy reducido de este tomo 1 de "La Biblia de las fuentes conmutadas" para que el lector tenga una idea de los temas que vamos a tratar en el.



                                   TOMO 1       INDICE RESUMIDO



Principios fundamentales de las fuentes conmutadas ..

El transistor bipolar como llave electrónica

Componentes periféricos de la llave electrónica .

Regulación de la tensión de salida y el oscilador

Tipos de Fuentes Conmutadas

Fuentes de transferencia indirecta

Fuentes genéricas de transferencia indirecta a con CI

El transistor MOSFET llave y las fuentes aisladoras

Ejemplo de reparación de una fuente de un Bluray Philips

Otros ejemplos

Fabricación de resistores no inductivos de bajo valor

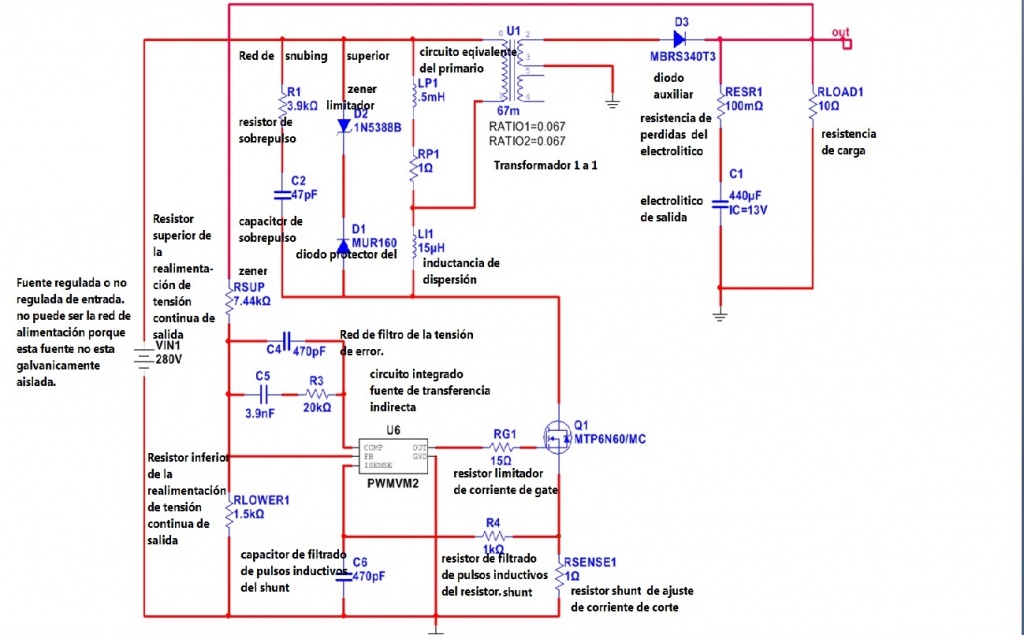

            Como una ayuda  a los lectores a continuación le vamos a brindar el circuito de una fuente de transferencia indirecta clásica en donde al costado de cada componente le agregamos para que sirve el mismo.



CIRCUITO TÍPICO DE UNA FUENTE DE TRANSFERENCIA INDIRECTA

            Es algo para imprimir y colocar en una bolsita transparente para colgar en el taller, para que nos ayude a pensar ante una falla que nos está costando resolver.


¿COMO COMPRAR ESTOS EBOOKS?

Si Ud. vive en la Argentina solo tiene que pulsar sobre el cartel naranja que dice "Comprar Ahora". Si vive en el exterior puede comprar por Paypal enviando el pago a mi cuenta que es   picernoa@ar.inter.net.

En ambos casos recibirá dentro de las 24 horas un correo electrónico con el eBook solicitado.











$ 250
