TV SMART
TIP16
SONY KLV20SR3

por ING. PICERNO




Tamaño A+ A-

TIP16

MARCA: SONY

MODELO: KLV20SR3

FALLA: SIN AUDIO NI VIDEO LOS DOS LEDS PILOTO PARPADEAN

SOLUCIÓN:

Como siempre la primer acción es medir la tensión permanente de 5V con el TV apagado. Y aquí ya encontramos un problema el tester indicaba cerca de 1V y fluctuantes. Ver la figura 16.1.

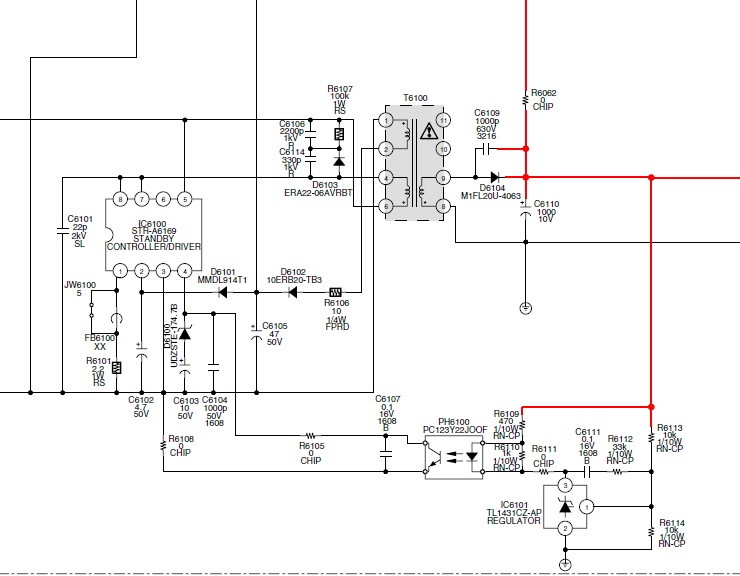

Fig.16.1 Circuito de la fuente permanente

Seguimos el circuito desde el conector de 5V standby y vimos que la fuente permanente está construida con un STR. Este CI trabaja por autoalimentación cuando todo está bien, pero era evidente que en este caso no funcionaba bien. La tensión del preacondicionador (300V) estaba correcta y filtrada por lo que la falla debía esta dentro del CI o en los periféricos.

Para reparar esta fuente siempre conviene levantar el diodo de autoalimentación  D6102 y alimentar sobre C6105 con nuestra fuente inteligente, con una tensión de 12V. Vimos que la fuente auxiliar arrancaba con una tensión correcta de 5V. Quedaban solo dos componentes por controlar el diodo de autoalimentación D6102 y el resistor R6106 y justamente encontramos que el diodo estaba en cortocircuito.
