INSTRUMENTOS VARIOS CARGA RESISTIVA PARA TV SOLO DE TIPO PASIVO por ING. PICERNO
1.1 INTRODUCCIÓN
Para reparar una fuente es imprescindible desligarla del TV y probarla aislada del mismo. Pero una fuente pulsada no puede probarse sin carga porque se puede quemar instantáneamente.
Frecuentemente escucho: Yo uso una lámpara incandescente de 75W 110V que es lo que consume un TV como carga de la fuente de horizontal y dejo el resto de las salidas desconectadas. Es muy económico pero lamentablemente no sirve porque una lámpara incandescente es la carga más variable que existe. Cuando esta apagada puede medir unos pocos Ohms y entonces es posible que la fuente no arranque, aunque en realidad funcione bien. Y si arranca pudo haber llevado al límite de consumo máximo al MOSFET de fuente. Y esto que puse como ejemplo en un TV TRC, sirve para todos los casos.
Una carga debe ser resistiva pura y con un valor fijo que consuma lo que consume el equipo. Y en muchos casos es conveniente que sea una carga variable para poder probar la regulación de la fuente y para que sirva para todas las pruebas.
1.2 EJEMPLOS DE DISEÑO
Por ejemplo para un TV a TRC lo mejor es utilizar resistores de alambre de 25W de un valor alto; como por ejemplo 10K, que se conectan en paralelo hasta lograr la carga deseada. Por ejemplo 10 resistores de 10K en paralelo forman 1K por 250W.
Para no tener que soldar o desoldar cada vez que se prueba una fuente, es conveniente conectar una llave de electricidad en serie con cada resistor y montarlos fijos dentro de un gabinete metálico. Ahora manejando las llaves Ud. puede formar la carga que desee con toda comodidad.
¿Existe una carga universal para probar fuentes de TV a TRC; LCD; Plasmas, Smart y amplificadores digitales o analógicos. No; seguramente va a tener que hacer varias cargas de acuerdo a las tensiones y corrientes requeridas en cada caso.
Es decir que el circuito es siempre el mismo, pero los valores de las resistencias son diferentes para cada uso. Por lo tanto vamos a tener que refrescar los conocimientos de la ley de Ohm para que Ud. pueda calcular sus propias cargas variables.
Supongamos que Ud. tiene una fuente de TV a LED con salidas de 100 V para las tiras de LED; 10V de uso general y 5V para el micro. Cada una tiene su conector y desconocemos la corriente que toma cada salida. La forma de actuar es la siguiente:
1) Desconectar las tres salidas.
2) Observar el consumo del TV escrito en la tapa. Por ejemplo 100W
3) Elegimos donde vamos a conectar la carga resistiva. Lo más común es en la salida de mayor potencia que en este caso es la de 100V.
4) Calculamos la corriente a pasar por la resistencia de carga que aun no conocemos. 100W / 100V = 1A. Es decir: potencia consumida por el TV / tensión de salida elegida para conectar la carga.
5) Calculamos la resistencia como 100V / 1A = 100 Ohms. Es decir tensión de salida / corriente de salida.
6) Como la resistencia disipará 100W, la construimos del doble de potencia. Por ejemplo 8 resistores en paralelo de 1K 25W hacen un valor de 1000/8 = 125 Ohms que es aproximadamente el deseado de 100 Ohms.
7) Si a cada resistor le colocan una llave de buena corriente (puede ser una de luz) pueden lograr diferentes valores de resistencia en función de la cantidad de resistores conectados en paralelo.
8) En el eBook "Instrumentos especiales" que puede linkear desde esta pagina indicamos todo lo necesario como para construir una carga para TRC del tipo pasiva como la recién indicada, o una carga activa con transistores de potencia que es mas fácil de armar y se ajusta a todas las condiciones con un potenciómetro.
1.3 FABRICACIÓN
Si quiere encarar la construcción de una carga universal para TRC, LCD, Smart y Plasma le damos algunos valores de consumo.
Un TV a TRC de 20" suele alimentarse con 107V y consumir hasta 800 mA (85W). Los de 29 y 33" pueden alimentarse con 120V y consumir 1A (120W). Se recomienda utilizar 10 resistores de 1K para variar la carga entre 100 Ohms y 1K Ohms.
Un TV a LCD tiene un consumo principal de 24V a 4A para 32", 8A para 42" y hasta 12 A para 50". Se recomienda una carga de 20 resistores de 39 Ohms 25W para variar la carga entre 1,95 y 39 Ohms. No es necesario utilizar 20 llaves porque los resistores se pueden agrupar de a 2 y usar solo 10 llaves.
Un TV de plasma antiguo tiene una fuente de 180V 3A (540 W) en tanto que uno moderno trabaja con 90V 3A (270W). Dada la variación de la tensión de fuente es recomendable diseñar una carga para la de 180V. La de 180V debe tener 40 resistores de 25W que pueden agruparse de a 4 para no utilizar tantas llaves. Los resistores deben ser de 2700 Ohms para lograr una variación de resistencia de 68 a 2700 Ohms que sirve para los dos tipos de TVs.
Algo muy importante es el caso de más de una fuente sobre la misma plaqueta. Por ejemplo un TV LCD puede tener una fuente de 24V para el back ligth; otra de 16 para el audio y otra de 3,3V para el micro. Si hay tres fuentes separadas cada una debe tener su propia carga, porque si no se puede dañar al probar. En una palabra que debe tener por lo menos una carga por cada transformador.
Diferente es, que de un mismo transformador se obtengan dos tensiones. En ese caso es posible utilizar una sola carga (es el caso común de los TV a TRC).

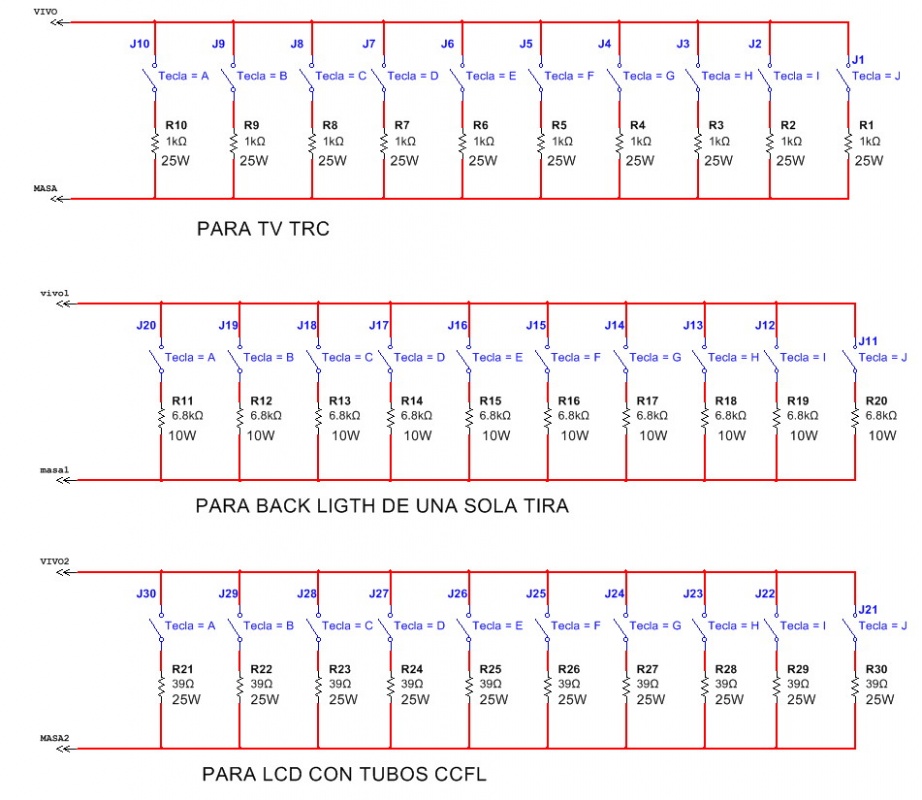

A continuación mostramos el ejemplo de varias cargas resistivas para diferentes usos. Ver figura 1.
Fig 1.3.1 Carga para varios usos
Y además le brindamos el archivo de Multisim de esta figura para que lo modifique a su gusto.
ARCHIVO DE MULTISIM
1.4 CONCLUSIONES
Algo tan simple como una carga resistiva a veces nos hace perder un tiempo precioso porque tenemos que armarla especialmente. En este articulo le indicamos como construir cargas variables que puedan adaptarse a cada caso construyendo tres o cuatro variantes.
Reconozco que es todo un trabajo construirlas y luego seleccionar la carga deseada. Si el lector desea algo más práctico lo puede encontrar en mi eBoock "Instrumentos especiales" en donde esta explicada la construcción de una carga activa, que se controla en amplios rangos con el simple ajuste de un potenciómetro.
