2.1 INTRODUCCIÓN
La
tecnología SMD genera componentes tan pequeños que es imposible grabar el
nombre completo sobre el encapsulado. Por esa razón los fabricantes crearon un
código de 1 a 3 caracteres alfanuméricos que equivalen al nombre completo a
través de un listado que vamos a tener que entregar de a poco por su tamaño.
Cada
encapsulado tiene su método de desoldadura y su método de soldadura, que es
preciso conocer para trabajar en los equipos con componentes SMD, so pena de
dañar al mismo al desoldarlo, lo que no nos permite medirlo para confirmar si
estaba dañado previamente a nuestro operación de desoldadura. Esto, lejos de
ser algo poco común es frecuente cuando no se utilizan las herramientas
adecuadas (sobre todo el soldador que debe ser adecuado para SMD y en lo
posible con control de temperatura; luego realizaremos un comentario sobre el
tema).
Cada
tipo de integrado tiene una técnica óptima de trabajo. Es evidente que no
pudimos probar todos los casos, pero si probamos los más representativos para
que el lector no tenga que partir de cero cuando se encuentra con un integrado
nuevo.
2.2 EL METODO DEL CORTE DE PATITAS
Muchos
se burlaron de mi, cuando leyeron el capitulo anterior diciendo que ellos tienen
el mejor de los métodos y que no necesitan comprar nada para aplicarlo. Ese
famoso método era simplemente cortar las patitas con un cortaúñas y luego que
el CI esta libre, limpiar la isla con la patita cortada incluida.
En
principio les digo que nosotros no ignoramos ese método y lo probamos junto con
el uso de la barrita y el resultado fue que es un método muy lento sobre todo
para encapsulados con más de 48 patitas.
En
las empresas fabricantes existen departamentos de métodos y tiempo que se
encarga de metodizar el trabajo, para lograr tiempos de armado menores. El primer
análisis que se hace de una operación se llama "de micro movimientos" y se
puede emplear perfectamente en este caso, para saber cuánto se tarda en
desoldar un CI y limpiar la plaqueta.
1)
Posicionar el cortaúñas 2 S
2)
Cortar 0,5 S
3)
Limpiar la isla 6,3 S
Tiempo total 8,8 S
Este
tiempo es para una patita. Analicemos una memoria Flash de 48 patas. El tiempo
total para el CI será de 8,8 x 48 = 422 S o aproximadamente 422/60 = 7 Minutos. Note que una gran parte del tiempo se gasta en la limpieza porque las patitas cortadas deben retirarse con una pinza bruselas ante de limpiar la isla.
Trabajando
con la barrita tenemos los siguientes tiempos:
1)
Colocación del flux en las 48
patitas 6 S, en una patita 0.1 S
2)
Colocación de la barrita 20 S.
Sobre una patita 0.4 S
3)
Limpiar la isla 6,3
S
4)
Limpiar la plaqueta tiempo
total 15 Seg, por patita 0,3
S
Tiempo
total 7,1
S
Este
es el tiempo para una patita. El tiempo total será 48 veces mayor es decir 7,1
X 48 = 340 segundos equivalentes a 5,6 minutos. Que es un 20% menor al supuesto
método rápido. En realidad la ventaja es mucho mayor porque la limpieza de la plaqueta se puede realizar en una maquina vibradora casera y no requiere atención del operador.
El
segundo problema del método de corte de patitas, es que el circuito integrado
no se puede recuperar. Es decir que uno tiene que tener una seguridad de que
esta dañado superior al 90$. Para el caso más común de cambio (que es la
memoria flash del Samsung D5500) o para un integrado que tenga el encapsulado
agujereado por sobrecalentamiento sirve, pero para la mayoría de los casos no.
El
otro problema que se presenta es cuando el cortaúñas se safa de la patita. Esto
suele ocurrir cuando tratamos de hacer la operación en el tiempo estimado de 2
segundos y eso puede significar que se fisure o directamente se corte una
pista. Recuerden que yo indico siempre la utilización de métodos no invasivos y
usar un alicate en este lugar, es como un neurocirujano que opere con un
cuchillo de cocina.
Por
lo tanto, a los fanáticos del corte de patitas que se rieron de mi, los invito
a que aporte pruebas y que no hablen por hablar. Y una buena prueba es un
video.
2.3 METODO GENERAL PARA LA DESOLDADURA CON
LA BARRITA
En
realidad el método no cambia de acuerdo al encapsulado, sino por una sola parte
del mismo que son las patitas. Y ese lugar es precisamente donde colocamos la
barrita. Y más aun, no importa el encapsulado sino la forma de las patitas del
SMD. No es lo mismo en patitas tipo ala de gaviota, que en patitas en "J" o en
patitas impresas.
En
las patitas ala de gaviota el lugar más adecuado es arriba del ala como se
puede observar en la figura 2.3.1.

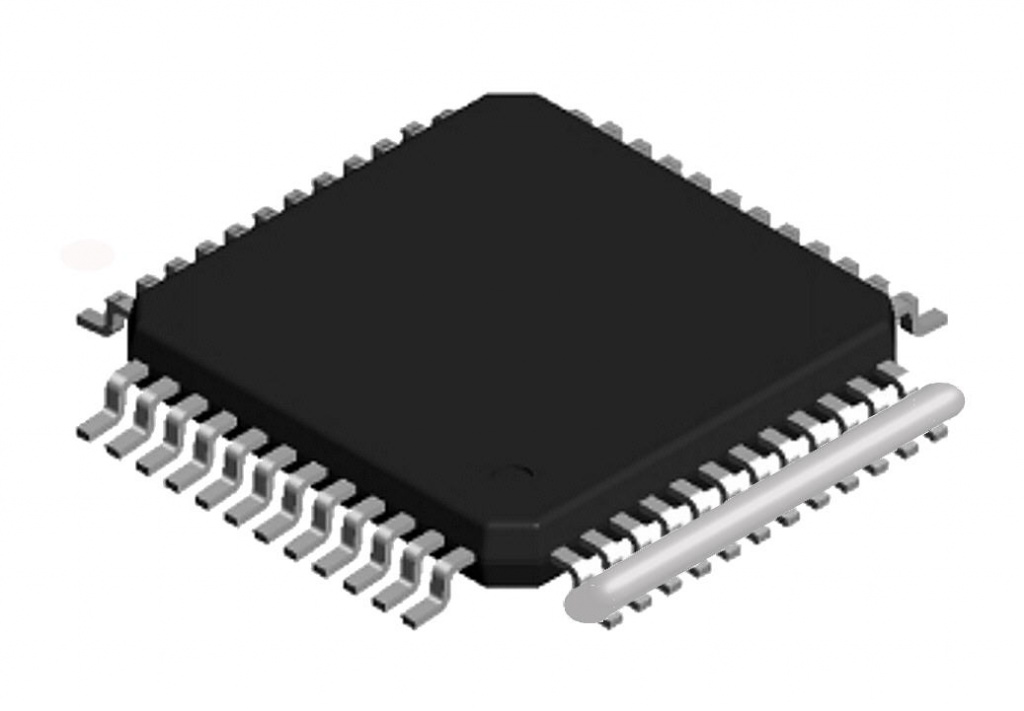

Fig.2.3.1
Colocación de la barrita con patas alas de gaviota.
El
mejor método de trabajo consiste en colocar polvo de piedra de resina
colofónica sobre las patas, en abundante cantidad. Fundir el polvo formando un
colchón sobre las patas con el soldador a mínima temperatura y antes de que se
solidifique la resina, colocar la barrita previamente cortada. Si tiene una
estación desoldadora o un soldador de aire caliente puede calentar con aire,
pero no tiene sentido realizar esta inversión solo para este tipo de trabajo.
Al finalizar este artículo le ofrecemos una solución muy efectiva para este
tipo de tareas.
Realice
esta operación sobre los 2 o 4 lados del CI. Ahora tiene un marco de barritas
colocadas y fijadas a las patitas soldadas al las islas del circuito impreso.
Si
no tiene un soldador con temperatura controlada deberá fabricar alguno de los
que indicamos en nuestra página en la sección "soldadura"
>"SMD">
,"control
de temperatura del soldador". Para colocar el flux y pegar las barritas solo se
requiere una temperatura de alrededor de 120 ºC.
Luego
hay que fundir el cuadro de barritas mágicas, o mejor diríamos "difundir"
porque las barritas deben tocar la soldadura que está debajo de ellas y
fundirse con ellas, hasta que la soldadura de estaño se transforme en una
soldadura de barrita mágica levemente impurificada con el estaño de la
soldadura original. Ver la figura 2.3.2.

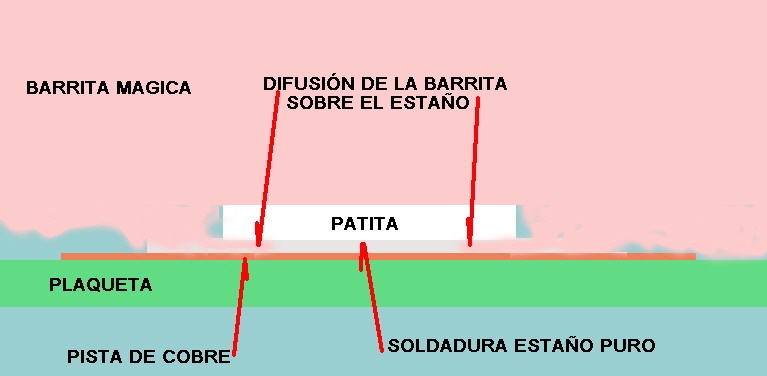

Fig.2.3.2
Difusión de la barrita en la soldadura
La
barrita se funde antes de los 100ºC, pero si la fundimos a baja temperatura,
como por ejemplo 150ºC jamás se va a mezclar con el estaño puro, porque este
funde a 230ºC. Por eso debe aplicarse el soldador a una temperatura de 350 a
400 ºC para que por conducción en la barrita funda a la soldadura de la patita
llevándola a mas de 230ºC. Pero además de temperatura, hay que darle tiempo a la
barrita para que se difunda y genere una nueva aleación que ahora tiene una
temperatura de fusión de 100ºC aproximadamente.
Para
que la barrita se difunda se requiere que la tensión superficial que se crea
entre la patita y la isla del circuito impreso, sea reducida y eso significa
que debe existir una buena cantidad de flux entre la barrita la patita y la
isla; de allí que el primer paso que dimos fue agregar polvo de resina y
fundirlo sobre las patitas.
El
procedimiento es entonces fundir el cuadro de barritas pasando el soldador
lentamente a 400º para lograr que la barrita se difunda. Cuando se completa el
rectángulo ir aumentando la velocidad de la pasada y probando con el soldador,
hasta observar que el integrado se puede mover fácilmente y entonces levantarlo
con una pinza bruselas, empujarlo con la punta del soldador o retirarlo con una
miniventosa (luego en un apéndice se muestra este práctico dispositivo).

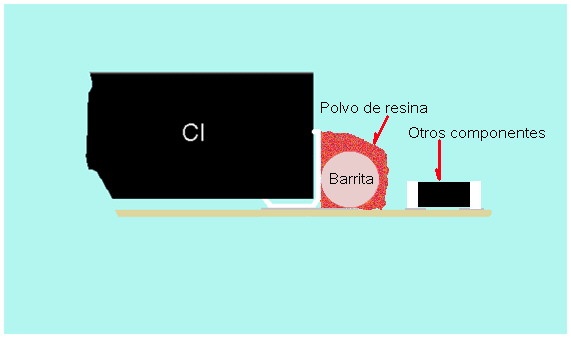

En
las patitas "J" el procedimiento consiste en agregar la barrita tocando las
patitas tal como se muestra en la figura 2.3.3.
Fig.2.3.3
Desoldadura de los contactos en "J"
En
general son más fáciles de desoldar porque la barrita corre apoyada en la isla
de la patita.
En
muchos casos se presenta un problema con componentes que están soldados muy
cerca de CI. En estos casos se puede aboyar la barrita donde se lo necesita, apretándola con una pinza de punta. En realidad el problema es perfectamente
salvable, si se toma la precaución de no mojar con flux al componente cercano,
porque de ese modo la barrita no se corre hacia ese lado. Y si se moja
accidentalmente es conveniente limpiar la zona con un hisopo de algodón y
alcohol isopropílico.

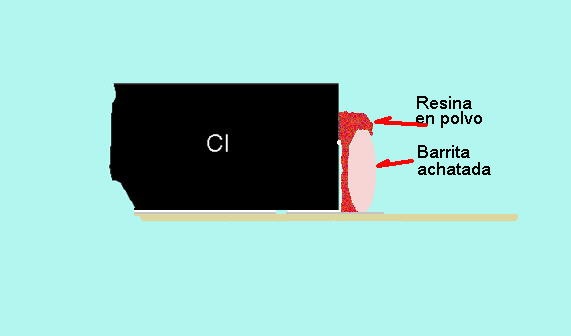

Los
dispositivos con encapsulados de patas impresas son del todo similares a los de
patitas en "J" salvo por el problema de la mayor densidad de componentes (hay
mas componentes cercanos). En este caso es común golpear la barrita con un
martillo pequeño para hacerla más finita, de modo que envuelva mejor al CI. Y
es aun mejor si se usa a la barrita como un biombo y se vierte la resina en
polvo entre ese biombo y el CI. Ver la figura 2.3.4.
Fig.2.3.4 Desoldadura de contactos impresos

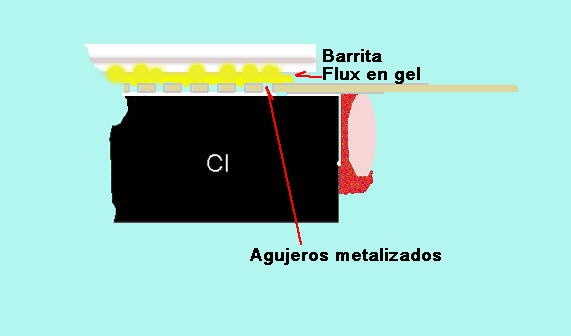

Nos
quedan por ver los circuitos integrados más modernos con isla central
disipadora y de masa. Aquí se aplica el método anterior pero previamente se
hace llegar la barrita mágica a la soldadura de la isla central, realizando un
colchón de barrita dando vuelta la plaqueta, aplicando abundante flux en gel
sobre los agujeros centrales y posteriormente fundiendo la barrita sobre ellos
con un soldador a 400 ºC. Cuando la barrita está fundida se debe dejar el
soldador por diez segundos, observando cómo se reduce el volumen del colchón de
barrita porque la misma pasa al otro lado por los agujeros. Ver figura 2.3.5.
Fig.2.3.5.
La barrita baja y se funde con el estaño de la isla de masa
Posteriormente
se da vuelta la plaqueta y se desueldan las patitas como en el caso anterior.
El mismo calor aplicado a las patitas, calienta la isla central de modo que
cuando la barrita, que ahora hay allí, llegue a los 90ºC se produce la fusión y
el CI se desuelda.
A
pesar de que nuestra barrita es mágica, cuando el fabricante del circuito
impreso realiza agujeros metalizados cerrados no hay forma que la barrita
atraviese la plaqueta y aparezca sobre la isla de masa. En estos casos solo se
puede transferir el calor en forma directa mientras se está trabajando con la
desoldadura de la plaqueta y esto implica la construcción de algún
precalentador, que se apoye sobre el disipador de cobre mientras trabajamos
sobre las patitas.

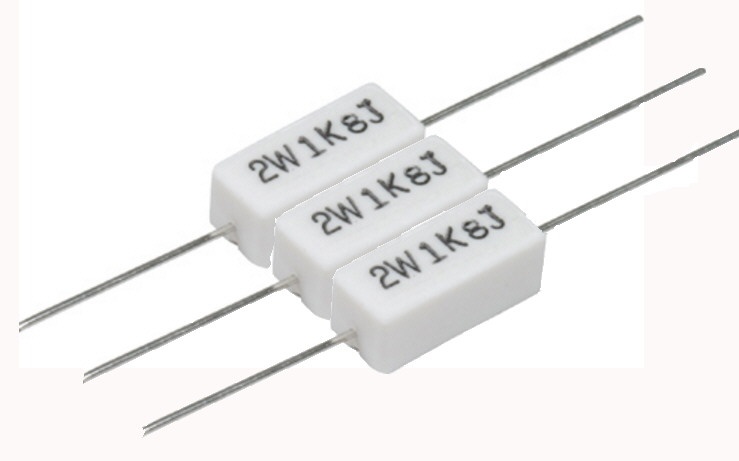

Una
forma de realizar un precalentador es utilizando resistores de alambre
encapsulados en cerámica, como los mostrados en la figura 2.3.6.
Fig.2.3.6
Disposición de resistores de alambre como precalentador
Aquí
no hay una solución única, sino que todo depende del caso particular por el tamaño
de la isla disipadora. Los resistores debe tener una superficie similar a la
misma de modo que con el agregado de grasa siliconada de buena calidad se
consiga un acoplamiento térmico perfecto.
Luego
viene la elección del valor de los resistores. Allí todo depende de la fuente
de tensión variable que Ud. posea. Va a tener que volver a estudiar la ley de
Ohms, para saber si los resistores los debe conectar en serie o en paralelo y
que valor de resistores consigue. Lo importante es que debe generar una
temperatura sobre la grasa siliconada de 150 ºC aproximadamente, para que no se
pueda dañar el chip del CI cualquiera sea el tiempo que esté conectado el
calentador.
El
armado puede estar realizado sobre una madera con clavos de cobre a modo de
islas y con la plaqueta atornillada a
la
madera para asegurar que no haya un desacople térmico. La primera operación es
encender la fuente aplicada al precalentador en el valor establecido
previamente para que los resistores estén a una temperatura de 150ºC. Controlar
la temperatura del encapsulado y cuando se observa que llega a un valor estable
se comienzan a calentar las patitas con el soldador a 400 ºC, que por supuesto
tendrán echas todas las operaciones indicadas en la anterior figura 2.3.5.
El
calor aportado por las patitas, mas el aportado por el precalentador, será
suficiente para desoldar la isla de masa liberando al CI.
Con
esto analizamos todas las posibilidades de encapsulados considerando solo su
tipo de patas, llegando a la conclusión que no se requieren estaciones de
desoldado con aire caliente, ni otros dispositivos especiales ya que todo lo
requerido se puede realizar en forma casera sin mayores gastos.
2.4
TABLA DE COMPONENTES SMD
Hasta
aquí explicamos cómo soldar y desoldar pero muchos alumnos me preguntan ¿qué es
este SMD que tiene grabado solo un número 3 en su encapsulado?: Dado el pequeño
tamaño de un encapsulado SMD es imposible grabar más de 3 dígitos alfanuméricos
sobre el encapsulado. Por lo tanto los fabricantes se pusieron de acuerdo en generar
un listado de equivalencias entre el nombre de los componentes clásicos y el
nombre de tres dígitos de los componentes SMD.
Este
listado es sumamente grande como para que lo entreguemos completo así que lo
vamos a ir entregando de a poco con cada artículo que subamos
a la página.
S
egún la siguiente
tabla: si en el encapsulado dice 0 es un 2SC3603 de NEC
con una base tipo CX, un encapsulado
SOT173 y una especificación reducida que nos indica que es un transistor NPN de
RF con una frecuencia de transición de 7 GHz. Si el lector necesita mas
detalles deberá bajar el data sheet del transistor 2SC3603 usando por ejemplo el
Google y si no aparece buscar NEC y dentro de NEC al transistor deseado.
|
Cód.
|
Dispos.
|
Marca
|
Base
|
Encaps.
|
Term. Equiv./Datos
|
|
0
|
2SC3603
|
Nec
|
CX
|
SOT173
|
Npn RF fT 7GHz
|
|
005
|
SSTPAD5
|
Sil
|
J
|
-
|
PAD-5 5pA leakage diode
|
|
p01
|
PDTA143ET
|
Phi
|
N
|
SOT23
|
pnp dtr 4k7+4k7
|
|
t01
|
PDTA143ET
|
Phi
|
N
|
SOT23
|
pnp dtr 4k7+4k7
|
|
01
|
Gali-1
|
MC
|
AZ
|
SOT89
|
DC-8GHz MMIC amp 12dB gain
|
|
010
|
SSTPAD10
|
Sil
|
J
|
-
|
PAD-10 10pA leakage diode
|
|
011
|
SO2369R
|
SGS
|
R
|
SOT23R
|
2N2369
|
|
02
|
BST82
|
Phi
|
M
|
-
|
n-ch mosfet 80V 175mA
|
|
02
|
MRF5711L
|
Mot
|
X
|
SOT143
|
npn RF MRF571
|
|
02
|
DTCC114T
|
Roh
|
N
|
-
|
50V 100mA npn sw + 10k base res
|
|
02
|
Gali-2
|
MC
|
AZ
|
SOT89
|
DC-8GHz MMIC amp 16dB gain
|
|
p02
|
PDTC143ET
|
Phi
|
N
|
SOT23
|
npn 4k7+4k7 bias res
|
|
t02
|
PDTC143ET
|
Phi
|
N
|
SOT23
|
npn 4k7+4k7 bias res
|
|
03
|
Gali-3
|
MC
|
AZ
|
SOT89
|
DC-3GHz MMIC amp 22dB gain
|
|
03
|
DTC143TE
|
Roh
|
N
|
EMT3
|
npn dtr R1 4k7 50V 100mA
|
|
03
|
DTC143TUA
|
Roh
|
N
|
SC70
|
npn dtr R1 4k7 50V 100mA
|
|
03
|
DTC143TKA
|
Roh
|
N
|
SC59
|
npn dtr R1 4k7 50V 100mA
|
|
04
|
DTC114TCA
|
Roh
|
N
|
SOT23
|
npn dtr R1 10k 50V 100mA
|
|
04
|
DTC114TE
|
Roh
|
N
|
EMT3
|
npn dtr R1 10k 50V 100mA
|
|
04
|
DTC114TUA
|
Roh
|
N
|
SC70
|
npn dtr R1 10k 50V 100mA
|
|
04
|
DTC114TKA
|
Roh
|
N
|
SC59
|
npn dtr R1 10k 50V 100mA
|
|
04
|
MRF5211L
|
Mot
|
X
|
SOT143
|
pnp RF MRF521
|
|
04
|
Gali-4
|
MC
|
AZ
|
SOT89
|
DC-4GHz MMIC amp 17.5 dBm
|
|
-04
|
PMSS3904
|
Phi
|
N
|
SOT323
|
2N3904
|
|
t04
|
PMBS3904
|
Phi
|
N
|
SOT23
|
2N3904
|
|
05
|
Gali-4
|
MC
|
AZ
|
SOT89
|
DC-4GHz MMIC amp 18 dBm o/p
|
|
05
|
DTC124TE
|
Roh
|
N
|
EMT3
|
npn dtr R1 22k 50V 100mA
|
|
05
|
DTC124TUA
|
Roh
|
N
|
SC70
|
npn dtr R1 22k 50V 100mA
|
|
05
|
DTC124TKA
|
Roh
|
N
|
SC59
|
npn dtr R1 22k 50V 100mA
|
|
05F
|
TSDF1205R
|
Tfk
|
WQ
|
-
|
fT12GHz npn 4V 5mA
|
|
06
|
Gali-6
|
MC
|
AZ
|
SOT89
|
DC-4GHz MMIC amp 115 dBm o/p
|
|
06
|
DTC144TE
|
Roh
|
N
|
EMT3
|
npn dtr R1 47k 50V 100mA
|
|
06
|
DTC144TUA
|
Roh
|
N
|
SC70
|
npn dtr R1 47k 50V 100mA
|
|
06
|
DTC144TKA
|
Roh
|
N
|
SC59
|
npn dtr R1 47k 50V 100mA
|
|
-06
|
PMSS3906
|
Phi
|
N
|
SOT323
|
2N3906
|
|
t06
|
PMBS3906
|
Phi
|
N
|
SOT23
|
2N3906
|
|
020
|
SSTPAD20
|
Sil
|
J
|
-
|
PAD-20 20pA leakage diode
|
|
050
|
SSTPAD50
|
Sil
|
J
|
-
|
PAD-50 50pA leakage diode
|
|
081
|
SO2369AR
|
SGS
|
R
|
SOT23R
|
2N2369A
|
|
09
|
DTC115TUA
|
Roh
|
N
|
SC70
|
npn dtr R2 100k 50V 100mA
|
|
09
|
DTC115TKA
|
Roh
|
N
|
SC59
|
npn dtr R2 100k 50V 100mA
|
|
0A
|
MUN5111DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 10k+10k
|
|
0A
|
DTC125TUA
|
Roh
|
N
|
SC70
|
npn dtr R2 100k 50V 100mA
|
|
0A
|
DTC125TKA
|
Roh
|
N
|
SC59
|
npn dtr R2 100k 50V 100mA
|
|
0B
|
MUN5112DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 22k+22k
|
|
0C
|
MUN5113DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 47k+47k
|
|
0D
|
MUN5114DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 10k+47k
|
|
0E
|
MUN5115DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr R1 10k
|
|
0F
|
MUN5116DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr R1 4k7
|
|
0G
|
MUN5130DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 1k0+1k0
|
|
0H
|
MUN5131DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 2k2+2k2
|
|
0J
|
MUN5132DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 4k7+4k7
|
|
0K
|
MUN5133DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 4k7+47k
|
|
0L
|
MUN5134DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 22k+47k
|
|
0M
|
MUN5135DW1
|
Mot
|
DO
|
SOT363
|
dual pnp dtr 2k2+47k
|
Códigos comenzando con `1`
Cód.
|
Dispos.
|
Marca
|
Base
|
Encaps.
|
Term. Equiv./Datos
|
|
1
|
2SC3587
|
Nec
|
CX
|
-
|
npn RF fT10GHz
|
|
1
|
BA277
|
Phi
|
I
|
SOD523
|
VHF Tuner band switch diode
|
|
1 (red)
|
BB669
|
Sie
|
I
|
SOD323
|
56-2.7 pF varicap
|
|
10
|
MRF9411L
|
Mot
|
X
|
SOT143
|
npn Rf 8GHz MRF941
|
|
10A
|
PZM10NB2A
|
Phi
|
A
|
SOT346
|
dual ca 10V 0.3W zener
|
|
10V
|
PZM10NB
|
Phi
|
C
|
SOT346
|
10V 0.3W zener
|
|
10Y
|
BZV49-C10
|
Phi
|
O
|
SOT89
|
10V 1W zener
|
|
11
|
MRF9511L
|
Mot
|
X
|
SOT143
|
npn RF 8GHz MRF951
|
|
11
|
MUN5311DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 10k+10k
|
|
11
|
PDTA114EU
|
Phi
|
N
|
SOT416
|
pnp dtr
|
|
p11
|
PDTA114TT
|
Phi
|
N
|
SOT23
|
pnp dtr
|
|
t11
|
PDTA114TT
|
Phi
|
N
|
SOT23
|
pnp dtr
|
|
11A
|
PZM11NB2A
|
Phi
|
A
|
SOT346
|
dual ca 11V 0.3W zener
|
|
11A
|
MMBD1501A
|
Nat
|
C
|
SOT23
|
Si diode 200V 100mA
|
|
11V
|
PZM11NB
|
Phi
|
C
|
SOT346
|
11V 0.3W zener
|
|
11Y
|
BZV49-C11
|
Phi
|
O
|
SOT89
|
11V 1W zener
|
|
12
|
MUN5312DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 22k+22k
|
|
12
|
DTA123EUA
|
Rho
|
N
|
SC70
|
pnp dtr 2k2+2k2 50V 100ma
|
|
12
|
DTA123EKA
|
Rho
|
N
|
SC59
|
pnp dtr 2k2+2k2 res 50V 100ma
|
|
p12
|
PDTC114TT
|
Phi
|
N
|
SOT23
|
npn dtr
|
|
t12
|
PDTC114TT
|
Phi
|
N
|
SOT23
|
npn dtr
|
|
12A
|
MMBD1502A
|
Nat
|
K
|
SOT23
|
Si diode 200V 100mA
|
|
12A
|
PZM12NB2A
|
Phi
|
A
|
SOT346
|
dual ca 12V 0.3W zener
|
|
12E
|
ZC2812E
|
Zet
|
D
|
SOT23
|
dual series RF schottky15V 20mA
|
|
12V
|
PZM12NB
|
Phi
|
C
|
SOT346
|
12V 0.3W zener
|
|
12Y
|
BZV49-C12
|
Phi
|
O
|
SOT89
|
12V 1W zener
|
|
13
|
DTA143EUA
|
Rho
|
N
|
SC70
|
pnp dtr 4k7+4k7 50V 100ma
|
|
13
|
DTA143EKA
|
Rho
|
N
|
SC59
|
pnp dtr 4k7+4k7 50V 100ma
|
|
13
|
DTA143ECA
|
Rho
|
N
|
SOT23
|
pnp dtr 4k7+4k7 50V 100ma
|
|
13t
|
BC846BPN
|
Phi
|
N
|
SOT363
|
BC546B
|
|
13s
|
BAS125
|
Sie
|
C
|
SOT23
|
Schottky sw 24V 100mA
|
|
13s
|
BAS125W
|
Sie
|
C
|
SOT323
|
Schottky sw 24V 100mA
|
|
13
|
MA4CS103A
|
M/A
|
C
|
SOT23
|
Schottky RF 20V 100mA
|
|
13
|
MUN5313DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 47k+47k
|
|
13A
|
MMBD1503A
|
Nat
|
D
|
SOT23
|
dual Si diode 200V 100mA
|
|
13A
|
PZM13NB2A
|
Phi
|
A
|
SOT346
|
dual ca 13V 0.3W zener
|
|
13E
|
ZC2813E
|
Zet
|
A
|
SOT23
|
dual ca RF schottky15V 20mA
|
|
13V
|
PZM13NB
|
Phi
|
C
|
SOT346
|
13V 0.3W zener
|
|
13Y
|
BZV49-C13
|
Phi
|
O
|
SOT89
|
13V 1W zener
|
|
14s
|
BAS125-04
|
Sie
|
D
|
SOT23
|
Dual series Schottky 25V 100mA
|
|
14s
|
BAS125-04W
|
Sie
|
D
|
SOT323
|
Dual series Schottky 25V 100mA
|
|
14
|
BAT114-099R
|
Sie
|
DQ
|
-
|
Quad Schottky crossover ring
|
|
14
|
DTA114EUA
|
Roh
|
N
|
SC70
|
pnp dtr 10k + 10k
|
|
14
|
DTA114EKA
|
Roh
|
N
|
SC59
|
pnp dtr 10k + 10k
|
|
14
|
MUN5314DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 10k R1
|
|
14
|
DTA114ECA
|
Roh
|
N
|
SOT23
|
pnp dtr 10k + 10k
|
|
14A
|
MMBD1504A
|
Nat
|
B
|
-
|
dual cc Si diode 200V 100mA
|
|
15s
|
BAS125-05
|
Sie
|
B
|
SOT23
|
dual cc Schottky 25V 100mA
|
|
15s
|
BAS125-05W
|
Sie
|
B
|
SOT323
|
dual cc Schottky 25V 100mA
|
|
15
|
DTA124EUA
|
Roh
|
N
|
SC70
|
pnp dtr 30V 50mA 22k+22k
|
|
15
|
DTA124EKA
|
Roh
|
N
|
SC59
|
pnp dtr 30V 50mA 22k+22k
|
|
15
|
DTA124ECA
|
Roh
|
N
|
SOT23
|
pnp dtr 30V 50mA 22k+22k
|
|
15
|
MUN5315DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 10k R1
|
|
15
|
MMBT3960
|
Mot
|
N
|
-
|
2N3960
|
|
15A
|
MMBD1505A
|
Nat
|
A
|
-
|
dual ca Si diode 200V 100mA
|
|
15A
|
PZM15NB2A
|
Phi
|
A
|
SOT346
|
dual ca 15V 0.3W zener
|
|
15V
|
PZM15NB
|
Phi
|
C
|
SOT346
|
15V 0.3W zener
|
|
15Y
|
BZV49-C15
|
Phi
|
O
|
SOT89
|
15V 1W zener
|
|
p16
|
PDTC114ET
|
Phi
|
N
|
SOT23
|
npn dtr
|
|
t16
|
PDTC114EU
|
Phi
|
N
|
SOT323
|
npn dtr
|
|
16s
|
BAS125-06
|
Sie
|
A
|
SOT23
|
dual ca Schottky 25V 100mA
|
|
16s
|
BAS125-06W
|
Sie
|
A
|
SOT323
|
dual ca Schottky 25V 100mA
|
|
16
|
MUN5316DW1
|
Mot
|
DP
|
SOT363
|
npn/pnp dtr 4k7 R1
|
|
16
|
DTA144EUA
|
Roh
|
N
|
SC70
|
pnp dtr 30V 50mA 47k+47k
|
|
16
|
DTA144EKA
|
Roh
|
N
|
SC59
|
pnp dtr 30V 50mA 47k+47k
|
|
16V
|
PZM16NB
|
Phi
|
C
|
SOT346
|
16V 0.3W zener
|
|
16Y
|
BZV49-C16
|
Phi
|
O
|
SOT89
|
16V 1W zener
|
|
17s
|
BAS125-07
|
Sie
|
S
|
SOT143
|
dual Schottky 25V 100mA
|
|
17s
|
BAS125-07W
|
Sie
|
S
|
SOT343
|
dual Schottky 25V 100mA
|
|
p17
|
PDTC124ET
|
Phi
|
N
|
SOT23
|
npn dtr
|
|
t17
|
PDTC124EU
|
Phi
|
N
|
SOT323
|
npn dtr
|
|
18
|
BFP181T
|
Tfk
|
X
|
-
|
npn Rf fT 7.8GHz 10V 20mA
|
|
18
|
PDTC143ZK
|
Phi
|
N
|
SOT346
|
npn dtr 4k7+47k
|
|
p18
|
PDTC143ZT
|
Phi
|
N
|
SOT23
|
npn dtr 4k7+47k
|
|
t18
|
PDTC143ZT
|
Phi
|
N
|
SOT23
|
npn dtr 4k7+47k
|
|
18V
|
PZM18NB
|
Phi
|
C
|
SOT346
|
18V 0.3W zener
|
|
18Y
|
BZV49-C18
|
Phi
|
O
|
SOT89
|
18V 1W zener
|
|
19
|
PDTA143ZK
|
Phi
|
N
|
SOT346
|
pnp dtr 4k7+47k
|
|
19
|
DTA115EUA
|
Rho
|
N
|
SC70
|
pnp dtr 100k+100k 50V 100ma
|
|
19
|
DTA115EKA
|
Rho
|
N
|
SC59
|
pnp dtr 100k+100k 50V 100ma
|
|
p19
|
PDTA143ZT
|
Phi
|
N
|
SOT23
|
pnp dtr 4k7+47k
|
|
t19
|
PDTA143ZT
|
Phi
|
N
|
SOT23
|
pnp dtr 4k7+47k
|
|
100
|
SSTPAD100
|
Sil
|
J
|
SOT23
|
PAD-100 100pA leakage diode
|
|
101
|
PZM10NB1
|
Phi
|
C
|
SOT346
|
10V 0.3W zener
|
|
102
|
PZM10NB2
|
Phi
|
C
|
SOT346
|
10V 0.3W zener
|
|
103
|
PZM10NB3
|
Phi
|
C
|
SOT346
|
10V 0.3W zener
|
|
111
|
PZM11NB1
|
Phi
|
C
|
SOT346
|
11V 0.3W zener
|
|
111
|
DTA113ZUA
|
Roh
|
N
|
SC70
|
pnp dtr 1k+10k 50V 100mA
|
|
112
|
PZM11NB2
|
Phi
|
C
|
SOT346
|
11V 0.3W zener
|
|
113
|
PZM11NB3
|
Phi
|
C
|
SOT346
|
11V 0.3W zener
|
|
113
|
DTA143ZUA
|
Roh
|
N
|
SC70
|
pnp dtr 4k7+47k 50V 100mA
|
|
121
|
PZM12NB1
|
Phi
|
C
|
SOT346
|
12V 0.3W zener
|
|
121
|
DTC113ZUA
|
Roh
|
N
|
SC70
|
npn dtr 1k+10k 50V 100mA
|
|
122
|
PZM12NB2
|
Phi
|
C
|
SOT346
|
12V 0.3W zener
|
|
123
|
PZM12NB3
|
Phi
|
C
|
SOT346
|
12V 0.3W zener
|
|
123
|
DTC143ZUA
|
Roh
|
N
|
SC70
|
npn dtr 4k7+47k 50V 100mA
|
|
131
|
PZM13NB1
|
Phi
|
C
|
SOT346
|
13V 0.3W zener
|
|
132
|
PZM13NB2
|
Phi
|
C
|
SOT346
|
13V 0.3W zener
|
|
132
|
DTA123JUA
|
Roh
|
N
|
SC70
|
pnp dtr 2k2+47k 50V 100mA
|
|
133
|
PZM13NB3
|
Phi
|
C
|
SOT346
|
13V 0.3W zener
|
|
142
|
DTA123JUA
|
Roh
|
N
|
SC70
|
npn dtr 2k2+47k 50V 100mA
|
|
151
|
PZM15NB1
|
Phi
|
C
|
SOT346
|
15V 0.3W zener
|
|
152
|
PZM15NB2
|
Phi
|
C
|
SOT346
|
15V 0.3W zener
|
|
153
|
PZM15NB3
|
Phi
|
C
|
SOT346
|
15V 0.3W zener
|
|
156
|
DTA144VUA
|
Roh
|
N
|
SC70
|
pnp dtr 47k+10k 50V 100mA
|
|
161
|
PZM16NB1
|
Phi
|
C
|
SOT346
|
16V 0.3W zener
|
|
162
|
PZM16NB2
|
Phi
|
C
|
SOT346
|
16V 0.3W zener
|
|
163
|
PZM16NB3
|
Phi
|
C
|
SOT346
|
16V 0.3W zener
|
|
166
|
DTC144VUA
|
Roh
|
N
|
SC70
|
npn dtr 47k+10k 50V 100mA
|
|
179
|
FMMT5179
|
Zet
|
N
|
-
|
2N5179
|
|
181
|
PZM18NB1
|
Phi
|
C
|
SOT346
|
18V 0.3W zener
|
|
182
|
PZM18NB2
|
Phi
|
C
|
SOT346
|
18V 0.3W zener
|
|
183
|
PZM18NB3
|
Phi
|
C
|
SOT346
|
18V 0.3W zener
|
|
1A
|
BC846A
|
Phi
|
N
|
SOT23
|
BC546A
|
|
1A
|
BC846AT
|
Phi
|
N
|
SOT416
|
BC546A
|
|
1Ap
|
BC846A
|
Phi
|
N
|
SOT23
|
BC546A
|
|
1At
|
BC846A
|
Phi
|
N
|
SOT23
|
BC546A
|
|
1At
|
BC846AW
|
Phi
|
N
|
SOT323
|
BC546A
|
|
1A-
|
BC846AW
|
Phi
|
N
|
SOT323
|
BC546A
|
|
1A
|
FMMT3904
|
Zet
|
N
|
SOT23
|
2N3904
|
|
1A
|
MMBT3904
|
Mot
|
N
|
SOT23
|
2N3904
|
|
1A
|
IRLML2402
|
IR
|
F
|
SOT23
|
n-ch mosfet 20V 0.9A
|
|
p1A
|
PMMT3904
|
Phi
|
N
|
SOT23
|
2N3904
|
|
p1A
|
PXT3904
|
Phi
|
N
|
SOT89
|
2N3904
|
|
t1A
|
PMMT3904
|
Phi
|
N
|
SOT23
|
2N3904
|
|
t1A
|
PMST3904
|
Phi
|
N
|
SOT323
|
2N3904
|
|
-1A
|
PMST3904
|
Phi
|
N
|
SOT323
|
2N3904
|
|
1AM
|
MMBT3904L
|
Mot
|
N
|
SOT23
|
2N3904
|
|
1B
|
BC846B
|
Phi
|
N
|
SOT23
|
BC546B
|
|
1B
|
BC846BT
|
Phi
|
N
|
SOT416
|
BC546B
|
|
1Bp
|
BC846B
|
Phi
|
N
|
SOT23
|
BC546B
|
|
1Bt
|
BC846B
|
Phi
|
N
|
SOT23
|
BC546B
|
|
1Bt
|
BC846BW
|
Phi
|
N
|
SOT323
|
BC546B
|
|
1B-
|
BC846BW
|
Phi
|
N
|
SOT323
|
BC546B
|
|
1B
|
FMMT2222
|
Zet
|
N
|
SOT23
|
2N2222
|
|
1B
|
MMBT2222
|
Mot
|
N
|
SOT23
|
2N2222
|
|
1B
|
IRLML2803
|
IR
|
F
|
SOT23
|
n-ch mosfet 30V 0.9A
|
|
p1B
|
PMBT2222
|
Phi
|
N
|
SOT23
|
2N2222
|
|
t1B
|
PMBT2222
|
Phi
|
N
|
SOT23
|
2N2222
|
|
t1B
|
PMST2222
|
Phi
|
N
|
SOT233
|
2N2222
|
|
-1B
|
PMST2222
|
Phi
|
N
|
SOT323
|
2N2222
|
|
1Bs
|
BC817UPN
|
Sie
|
N
|
SC74
|
-
|
|
1Cp
|
BAP50-05
|
Phi
|
B
|
SOT23
|
dual cc GP RF pin diode
|
|
1C
|
FMMT-A20
|
Zet
|
N
|
SOT23
|
MPSA20
|
|
1C
|
MMBTA20L
|
Mot
|
N
|
SOT23
|
MPS3904
|
|
1C
|
IRLML6302
|
IR
|
F
|
SOT23
|
p-ch mosfet 20V 0.6A
|
|
1Cs
|
BC847S
|
Sie
|
-
|
SOT363
|
BC457
|
|
1Dp
|
BC846
|
Phi
|
N
|
SOT23
|
BC456
|
|
1Dt
|
BC846
|
Phi
|
N
|
SOT23
|
BC456
|
|
1Dt
|
BC846W
|
Phi
|
N
|
SOT323
|
BC456
|
|
1D-
|
BC846W
|
Phi
|
N
|
SOT323
|
BC456
|
|
1D
|
MMBTA42
|
Mot
|
N
|
SOT23
|
MPSA42 300V npn
|
|
1D
|
IRLML5103
|
IR
|
F
|
SOT23
|
p-ch mosfet 30V 0.6A
|
|
p1D
|
PMBTA42
|
Phi
|
N
|
SOT23
|
MPSA42 300V npn
|
|
p1D
|
PXTA42
|
Phi
|
N
|
SOT89
|
MPSA42 300V npn
|
|
t1D
|
PMBTA42
|
Phi
|
N
|
SOT23
|
MPSA42 300V npn
|
|
t1D
|
PMSTA42
|
Phi
|
N
|
SOT323
|
MPSA42 300V npn
|
|
1Ds
|
BC846U
|
Sie
|
N
|
SC74
|
BC456
|
|
1Ds
|
BC846U
|
Sie
|
-
|
SOT363
|
BC456
|
|
1DN
|
2SC4083
|
Roh
|
N
|
-
|
npn 11V 3.2GHz TV tuners
|
|
1DR
|
MSD1328R
|
Mot
|
N
|
SOT346
|
npn gp 25V 500mA
|
|
1E
|
BC847A
|
Phi
|
N
|
SOT23
|
BC547A
|
|
1E
|
BC847AT
|
Phi
|
N
|
SOT416
|
BC547A
|
|
1Ep
|
BC847A
|
Phi
|
N
|
SOT23
|
BC547A
|
|
1Et
|
BC847A
|
Phi
|
N
|
SOT23
|
BC547A
|
|
1Et
|
BC847A
|
Phi
|
N
|
SOT323
|
BC547A
|
|
1E-
|
BC847A
|
Phi
|
N
|
SOT323
|
BC547A
|
|
1ER
|
BC847AR
|
Phi
|
R
|
SOT23R
|
BC547A
|
|
1E
|
FMMT-A43
|
Zet
|
N
|
-
|
MPSA43
|
|
1E
|
MMBTA43
|
Mot
|
N
|
SOT23
|
MPSA43 200V npn
|
|
t1E
|
PMBTA43
|
Mot
|
N
|
SOT23
|
MPSA43 200V npn
|
|
t1E
|
PMSTA43
|
Mot
|
N
|
SOT323
|
MPSA43 200V npn
|
|
1Es
|
BC847A
|
Sie
|
N
|
SOT23
|
BC457
|
|
1Es
|
BC847AW
|
Sie
|
N
|
SOT323
|
BC457
|
|
1EN
|
2SC4084
|
Roh
|
N
|
-
|
npn 20V 2.0GHz TV tuners
|
|
1F
|
BC847B
|
Phi
|
N
|
SOT23
|
BC547B
|
|
1F
|
BC847BT
|
Phi
|
N
|
SOT416
|
BC547B
|
|
1Fs
|
BC847B
|
Sie
|
N
|
SOT23
|
BC547B
|
|
1Fs
|
BC847BT
|
Sie
|
N
|
SC75
|
BC547B
|
|
1Fs
|
BC847BW
|
Sie
|
N
|
SOT323
|
BC547B
|
|
1Fp
|
BC847B
|
Phi
|
N
|
SOT23
|
BC547B
|
|
1Ft
|
BC847B
|
Phi
|
N
|
SOT23
|
BC547B
|
|
1Ft
|
BC847BW
|
Phi
|
N
|
SOT323
|
BC547B
|
|
1F-
|
BC847BW
|
Phi
|
N
|
SOT323
|
BC547B
|
|
1FR
|
BC847BR
|
Phi
|
R
|
SOT23R
|
BC547B
|
|
1F
|
MMBT5550
|
Mot
|
N
|
SOT23
|
2N5550 140V npn
|
|
p1F
|
PMBT5550
|
Phi
|
N
|
SOT23
|
2N5550 140V npn
|
|
t1F
|
PMBT5550
|
Phi
|
N
|
SOT23
|
2N5550 140V npn
|
|
t1F
|
PMST5550
|
Phi
|
N
|
SOT323
|
2N5550 140V npn
|
|
1FZ
|
FMBT5550
|
Zet
|
N
|
SOT23
|
2N5550 140V npn
|
|
1G
|
BC847C
|
Phi
|
N
|
SOT23
|
BC547C
|
|
1G
|
BC847CT
|
Phi
|
N
|
SOT416
|
BC547C
|
|
1Gp
|
BC847C
|
Phi
|
N
|
SOT23
|
BC547C
|
|
1Gt
|
BC847CW
|
Phi
|
N
|
SOT323
|
BC547C
|
|
1G-
|
BC847CW
|
Phi
|
N
|
SOT323
|
BC547C
|
|
1Gs
|
BC847C
|
Sie
|
N
|
SOT23
|
BC547C
|
|
1Gs
|
BC847CW
|
Sie
|
N
|
SOT323
|
BC547C
|
|
1GR
|
BC847CR
|
Phi
|
R
|
SOT23R
|
BC547C
|
|
1GT
|
SOA06
|
SGS
|
N
|
SOT23
|
MPSA06
|
|
1G
|
FMMT-A06
|
Zet
|
N
|
SOT23
|
MPSA06
|
|
1G
|
MMBTA06
|
Mot
|
N
|
SOT23
|
MPSA06
|
|
p1G
|
PMMTA06
|
Phi
|
N
|
SOT23
|
MPSA06
|
|
t1G
|
PMMTA06
|
Phi
|
N
|
SOT23
|
MPSA06
|
|
t1G
|
PMMTA06
|
Phi
|
N
|
SOT323
|
MPSA06
|
|
1GM
|
MMBTA06
|
Mot
|
N
|
SOT23
|
MPSA06
|
|
1Hp
|
BC847
|
Phi
|
N
|
SOT23
|
BC547
|
|
1Ht
|
BC847
|
Phi
|
N
|
SOT23
|
BC547
|
|
1Ht
|
BC847W
|
Phi
|
N
|
SOT323
|
BC547
|
|
1H-
|
BC847W
|
Phi
|
N
|
SOT323
|
BC547
|
|
1H
|
FMMT-A05
|
Zet
|
N
|
-
|
MPSA05
|
|
1H
|
MMBTA05
|
Mot
|
N
|
SOT23
|
MPSA05
|
|
t1H
|
MMBTA05
|
Phi
|
N
|
SOT323
|
MPSA05
|
|
1HT
|
SOA05
|
SGS
|
N
|
SOT23
|
MPSA05
|
|
1J
|
BC848A
|
Phi
|
N
|
SOT23
|
BC548A
|
|
1Js
|
BC848A
|
Sie
|
N
|
SOT23
|
BC548A
|
|
1Js
|
BC848AW
|
Sie
|
N
|
SOT323
|
BC548A
|
|
1J
|
FMMT2369
|
Zet
|
N
|
SOT23
|
2N2369
|
|
1J
|
MMBT2369
|
Mot
|
N
|
SOT23
|
MPS2369
|
|
1Js
|
BCV61A
|
Sie
|
VQ
|
SOT143
|
npn current mirror hFe 180
|
|
1Jp
|
BCV61A
|
Phi
|
VQ
|
SOT143
|
npn current mirror hFe 180
|
|
p1J
|
PMBT2369
|
Phi
|
N
|
SOT23
|
2N2369
|
|
t1J
|
PMBT2369
|
Phi
|
N
|
SOT23
|
2N2369
|
|
t1J
|
PMBT2369
|
Phi
|
N
|
SOT323
|
2N2369
|
|
1JA
|
MMBT2369A
|
Mot
|
N
|
SOT23
|
MPS2369A
|
|
1JR
|
BC848AR
|
Phi
|
R
|
SOT23R
|
BC548A
|
|
1JZ
|
BC848A
|
Zet
|
N
|
SOT23
|
BC548A
|
|
1K
|
BC848B
|
ITT
|
N
|
SOT23
|
BC548B
|
|
1Kp
|
BC848B
|
Phi
|
N
|
SOT23
|
BC548B
|
|
1Ks
|
BC848B
|
Sie
|
N
|
SOT23
|
BC548B
|
|
1Ks
|
BC848BW
|
Sie
|
N
|
SOT323
|
BC548B
|
|
1K
|
MMBT6428
|
Mot
|
N
|
SOT23
|
MPSA18 50V
|
|
p1K
|
PMBT6428
|
Phi
|
N
|
SOT23
|
MPSA18 50V
|
|
t1K
|
PMBT6428
|
Phi
|
N
|
SOT23
|
MPSA18 50V
|
|
t1K
|
PMBT6428
|
Phi
|
N
|
SOT323
|
MPSA18 50V
|
|
1K
|
FMMT4400
|
Zet
|
N
|
SOT23
|
2N4400
|
|
1Ks
|
BCV61B
|
Sie
|
VQ
|
SOT143B
|
npn current mirror hFe 290
|
|
1Kp
|
BCV61B
|
Phi
|
VQ
|
SOT143B
|
npn current mirror hFe 290
|
|
1KR
|
BC848BR
|
Phi
|
R
|
SOT23R
|
BC548B
|
|
1KM
|
MMBT6428L
|
Mot
|
N
|
SOT23
|
MPSA18 50V
|
|
1KZ
|
FMMT4400
|
Zet
|
N
|
SOT23
|
2N4400
|
|
1L
|
BC848C
|
ITT
|
N
|
SOT23
|
BC548C
|
|
1Lp
|
BC848C
|
Phi
|
N
|
SOT23
|
BC548C
|
|
1Ls
|
BC848C
|
Sie
|
N
|
SOT23
|
BC548C
|
|
1Ls
|
BC848CW
|
Sie
|
N
|
SOT323
|
BC548C
|
|
1L
|
MMBT6429
|
Mot
|
N
|
-
|
MPSA18 45V
|
|
1L
|
FMMT4401
|
Zet
|
N
|
-
|
2N4401
|
|
1L
|
BCV61C
|
Sie
|
VQ
|
SOT143B
|
npn current mirror hFe 520
|
|
1Lp
|
BCV61C
|
Phi
|
VQ
|
SOT143B
|
npn current mirror hFe 520
|
|
p1L
|
PMBT6429
|
Phi
|
N
|
SOT23
|
MPSA18 45V
|
|
t1L
|
PMBT6429
|
Phi
|
N
|
SOT23
|
MPSA18 45V
|
|
t1L
|
PMBT6429
|
Phi
|
N
|
SOT323
|
MPSA18 45V
|
|
1LR
|
BC848CR
|
Phi
|
R
|
SOT23R
|
BC548C
|
|
1Mp
|
BC848
|
Phi
|
N
|
SOT23
|
BC548
|
|
1M
|
MMBTA13
|
Mot
|
N
|
SOT23
|
MPSA13 darlington
|
|
1Mp
|
BCV61
|
Phi
|
VQ
|
SOT143B
|
npn current mirror
|
|
1M
|
FMMT-A13
|
Zet
|
N
|
SOT23
|
MPSA13
|
|
p1M
|
PXTA13
|
Phi
|
N
|
SOT89
|
MPSA13 darlington
|
|
p1M
|
PMBTA13
|
Phi
|
N
|
SOT23
|
MPSA13 darlington
|
|
t1M
|
PMBTA13
|
Phi
|
N
|
SOT23
|
MPSA13 darlington
|
|
1N
|
FMMT-A14
|
Zet
|
N
|
SOT23
|
MPSA14
|
|
1N
|
MMBTA14
|
Mot
|
N
|
SOT23
|
MPSA14 darlington
|
|
1N5
|
ZTX11N15DF
|
Zet
|
N
|
SOT23
|
npn 15V 3A low saturation V
|
|
p1N
|
PMBTA14
|
Mot
|
N
|
SOT23
|
MPSA14 darlington
|
|
p1N
|
PXTA14
|
Mot
|
N
|
SOT89
|
MPSA14 darlington
|
|
t1N
|
PMBTA14
|
Mot
|
N
|
SOT23
|
MPSA14 darlington
|
|
1P
|
FMMT2222A
|
Zet
|
N
|
-
|
2N2222A
|
|
1P
|
MMBT2222A
|
Mot
|
N
|
SOT23
|
2N2222A
|
|
1P
|
BC847PN
|
Sie
|
DI
|
-
|
pnp/npn separate pair gp AF
|
|
p1P
|
PMBT2222A
|
Phi
|
N
|
SOT23
|
2N2222A
|
|
p1P
|
PXT2222A
|
Phi
|
N
|
SOT89
|
2N2222A
|
|
t1P
|
PMBT2222A
|
Phi
|
N
|
SOT23
|
2N2222A
|
|
t1P
|
PMST2222A
|
Phi
|
N
|
SOT323
|
2N2222A
|
|
1Q
|
MMBT5088
|
Mot
|
N
|
SOT23
|
MPSA18 Vce 30V
|
|
p1Q
|
PMBT5088
|
Phi
|
N
|
SOT23
|
MPSA18 Vce 30V
|
|
t1Q
|
PMBT5088
|
Phi
|
N
|
SOT23
|
MPSA18 Vce 30V
|
|
t1Q
|
PMST5088
|
Phi
|
N
|
SOT323
|
MPSA18 Vce 30V
|
|
1R
|
MMBT5089
|
Mot
|
N
|
SOT23
|
MPSA18 Vce 25V
|
|
t1R
|
PMST5089
|
Phi
|
N
|
SOT323
|
MPSA18 Vce 25V
|
|
1S
|
MMBT2369A
|
Nat
|
N
|
SOT23
|
2N2369A 500MHz sw npn
|
|
1S
|
MSC3130
|
Mot
|
H
|
SOT346
|
npn RF fT 1.4GHz 10V
|
|
1T
|
MMBT3960A
|
Mot
|
N
|
-
|
2N3960A
|
|
1U
|
MMBT2484L
|
Mot
|
N
|
SOT23
|
MPSA18
|
|
1V
|
MMBT6427
|
Mot
|
H
|
SOT23
|
2N6426/7 darlington npn
|
|
1Vp
|
BF820
|
Phi
|
N
|
SOT23
|
npn 300V 50mA BF420
|
|
1Vt
|
BF820
|
Phi
|
N
|
SOT23
|
npn 300V 50mA BF420
|
|
1Vt
|
BF820W
|
Phi
|
N
|
SOT323
|
npn 300V 50mA BF420
|
|
1V-
|
BF820W
|
Phi
|
N
|
SOT323
|
npn 300V 50mA BF420
|
|
1W
|
FMMT3903
|
Zet
|
N
|
SOT23
|
2N3903
|
|
1Wp
|
BF821
|
Phi
|
N
|
SOT23
|
pnp 300V 50mA BF421
|
|
1Wt
|
BF821
|
Phi
|
N
|
SOT23
|
pnp 300V 50mA BF421
|
|
1W t
|
BF822W
|
Phi
|
N
|
SOT323
|
pnp 300V 50mA BF421
|
|
1W -
|
BF822W
|
Phi
|
N
|
SOT323
|
pnp 300V 50mA BF421
|
|
1X
|
MMBT930L
|
Mot
|
N
|
SOT23
|
MPS3904
|
|
1Xp
|
BF822
|
Phi
|
N
|
SOT23
|
npn 250V 50mA BF422
|
|
1Xt
|
BF822
|
Phi
|
N
|
SOT23
|
npn 250V 50mA BF422
|
|
1Y
|
MMBT3903
|
Mot
|
N
|
SOT23
|
2N3903
|
|
1Yp
|
BF823
|
Phi
|
N
|
SOT23
|
pnp 250V 50mA BF423
|
|
1Yt
|
BF823
|
Phi
|
N
|
SOT23
|
pnp 250V 50mA BF423
|
|
1Z
|
BAS70-06
|
Zet
|
A
|
SOT23
|
dual RF CA schottky diode
|
|
1Z
|
MMBT6517
|
Mot
|
N
|
SOT23
|
2N6517 npn Vce 350V
|
Códigos comenzando con `2`
Cód.
|
Dispos.
|
Marca
|
Base
|
Encaps.
|
Term. Equiv./Datos
|
|
2
|
BAT62-02W
|
Sie
|
I
|
SCD80
|
BAT16 schottky diode
|
|
2 (blue)
|
BAR64-03W
|
Sie
|
I
|
SOD323
|
pin diode
|
|
2
|
2SC3604
|
Nec
|
CX
|
-
|
npn RF fT8GHz 12dB@2GHz
|
|
2 (white)
|
BB439
|
Sie
|
I
|
SOD323
|
29-5 pF varicap
|
|
20
|
MRF5811
|
Mot
|
X
|
SOT143
|
npn Rf fT 5GHz 0.2A
|
|
-20
|
PDTC114WU
|
Phi
|
N
|
SOT323
|
npn dtr
|
|
20F
|
TSDF1220
|
Tfk
|
X
|
SOT143
|
fT 12GHz npn 6V 20mA
|
|
20V
|
PZM20NB
|
Phi
|
C
|
SOT346
|
20V 300mW zener
|
|
20Y
|
BZV49-C20
|
Phi
|
O
|
SOT89
|
20V 1W zener
|
|
21
|
Gali-21
|
MC
|
AZ
|
SOT89
|
DC-8GHz MMIC amp 14 dB gain
|
|
22
|
MMBT4209
|
Nat
|
N
|
SOT23
|
pnp sw 850MHz 2N4209
|
|
22
|
DTC123EUA
|
Rho
|
N
|
SC70
|
npn dtr 2k2+2k2 50V 100ma
|
|
22
|
DTC123EKA
|
Rho
|
N
|
SC59
|
npn dtr 2k2+2k2 50V 100ma
|
|
22V
|
PZM22NB
|
Phi
|
C
|
SOT346
|
22V 300mW zener
|
|
22Y
|
BZV49-C22
|
Phi
|
O
|
SOT89
|
22V 1W zener
|
|
23
|
MMBT3646
|
Nat
|
N
|
SOT23
|
npn sw 350MHz 2N3646
|
|
23
|
DTC143EUA
|
Roh
|
N
|
SC70
|
pnp dtr 50V 100mA 4k7+ 4k7
|
|
23
|
DTC143EKA
|
Roh
|
N
|
SC59
|
pnp dtr 50V 100mA 4k7+ 4k7
|
|
-23
|
PDTA114TU
|
Phi
|
N
|
SOT323
|
pnp dtr R1 10k
|
|
t23
|
PDTA114TU
|
Phi
|
N
|
SOT323
|
pnp dtr R1 10k
|
|
24
|
MMBD2101
|
Nat
|
C
|
SOT23
|
Si diode 100V 200mA
|
|
24
|
DTC114ECA
|
Roh
|
N
|
SOT23
|
npn dtr 50V 100mA 10k + 10k
|
|
24
|
DTC114EUA
|
Roh
|
N
|
SC70
|
npn dtr 50V 100mA 10k + 10k
|
|
24
|
DTC114EKA
|
Roh
|
N
|
SC59
|
npn dtr 50V 100mA 10k + 10k
|
|
24
|
2SC5006
|
Nec
|
N
|
-
|
npn RF fT 4.5GHz @3V 7mA
|
|
-24
|
PDTC114TU
|
Phi
|
N
|
SOT323
|
npn dtr R1 10k
|
|
t24
|
PDTC114TU
|
Phi
|
N
|
SOT323
|
npn dtr R1 10k
|
|
24V
|
PZM24NB
|
Phi
|
C
|
SOT346
|
24V 300mW Zener
|
|
24Y
|
BZV49-C24
|
Phi
|
O
|
SOT89
|
24V 1W zener
|
|
25
|
MMBD2102
|
Nat
|
K
|
SOT23
|
Si diode 100V 200mA
|
|
25
|
DTC124ECA
|
Roh
|
N
|
SOT23
|
npn dtr 50V 100mA 22k + 22k
|
|
25
|
DTC124EKA
|
Roh
|
N
|
SC59
|
npn dtr 50V 100mA 22k + 22k
|
|
25
|
DTC124EUA
|
Roh
|
N
|
SC70
|
npn dtr 50V 100mA 22k + 22k
|
|
26
|
MMBD2103
|
Nat
|
D
|
SOT23
|
dual MMBD1201
|
|
26
|
DTC144EKA
|
Roh
|
N
|
SC59
|
npn dtr 50V 30mA 47k + 47k
|
|
26
|
DTC144EUA
|
Roh
|
N
|
SC70
|
npn dtr 50V 30mA 47k + 47k
|
|
27
|
MMBD2104
|
Nat
|
B
|
SOT23
|
dual cc MMBD1201
|
|
27V
|
PZM27NB
|
Phi
|
C
|
SOT346
|
27V 300mW Zener
|
|
27Y
|
BZV49-C27
|
Phi
|
O
|
SOT89
|
27V 1W zener
|
|
28
|
BFP280T
|
Tfk
|
W
|
-
|
npn RF fT 7GHz 8V 10mA
|
|
28
|
MMBD2105
|
Nat
|
A
|
SOT23
|
dual ca MMBD1201
|
|
-28
|
PDTA114WU
|
Phi
|
N
|
SOT323
|
pnp dtr
|
|
29
|
MMBD1401
|
Nat
|
C
|
SOT23
|
Si diode 200V 100mA
|
|
29
|
DTC115EE
|
Roh
|
N
|
EMT3
|
npn dtr 100k +100k 50V 20mA
|
|
29
|
DTC115EUA
|
Roh
|
N
|
SC70
|
npn dtr 100k +100k 50V 20mA
|
|
29
|
DTC115EKA
|
Roh
|
N
|
SC59
|
npn dtr 100k +100k 50V 20mA
|
|
200
|
SSTPAD200
|
Sil
|
J
|
-
|
PAD-200 200pA leakage diode
|
|
201
|
PZM20NB1
|
Phi
|
C
|
SOT346
|
20V 300mW Zener
|
|
202
|
PZM20NB2
|
Phi
|
C
|
SOT346
|
20V 300mW Zener
|
|
203
|
PZM20NB3
|
Phi
|
C
|
SOT346
|
20V 300mW Zener
|
|
221
|
PZM22NB1
|
Phi
|
C
|
SOT346
|
22V 300mW Zener
|
|
222
|
PZM22NB2
|
Phi
|
C
|
SOT346
|
22V 300mW Zener
|
|
223
|
PZM22NB3
|
Phi
|
C
|
SOT346
|
22V 300mW Zener
|
|
241
|
PZM24NB
|
Phi
|
C
|
SOT346
|
24V 300mW Zener
|
|
242
|
PZM24NB
|
Phi
|
C
|
SOT346
|
24V 300mW Zener
|
|
243
|
PZM20NB
|
Phi
|
C
|
SOT346
|
24V 300mW Zener
|
|
271
|
PZM2.7NB1
|
Phi
|
C
|
SOT346
|
2.7V 300mW Zener
|
|
272
|
PZM2.7NB2
|
Phi
|
C
|
SOT346
|
2.7V 300mW Zener
|
|
2A
|
MMBT3906L
|
Mot
|
N
|
SOT23
|
2N3906
|
|
2A
|
MMBT3906W
|
Mot
|
N
|
SOT323
|
2N3906
|
|
2A
|
FMMT3906
|
Zet
|
N
|
SOT23
|
2N3906
|
|
t2A
|
PMBT3906
|
Phi
|
N
|
SOT23
|
2N3906
|
|
t2A
|
PMST3906
|
Phi
|
N
|
SOT323
|
2N3906
|
|
p2A
|
PMBT3906
|
Phi
|
N
|
SOT23
|
2N3906
|
|
p2A
|
PXT3906
|
Phi
|
O
|
SOT89
|
2N3906
|
|
2A4
|
PZM2.4NB2A
|
Phi
|
A
|
SOT346
|
dual 2.4V cc Zener
|
|
2A7
|
PZM2.7NB2A
|
Phi
|
A
|
SOT346
|
dual 2.7V cc Zener
|
|
2B
|
BC849B
|
ITT
|
N
|
SOT23
|
BC549B
|
|
2Bs
|
BC849B
|
Sie
|
N
|
SOT23
|
BC549B
|
|
2Bs
|
BC849BW
|
Sie
|
N
|
SOT323
|
BC549B
|
|
2Bp
|
BC849B
|
Phi
|
N
|
SOT23
|
BC549B
|
|
2Bt
|
BC849BW
|
Phi
|
N
|
SOT323
|
BC549B
|
|
2B-
|
BC849BW
|
Phi
|
N
|
SOT323
|
BC549B
|
|
2B
|
FMMT2907
|
Zet
|
N
|
SOT23
|
2N2907
|
|
2B
|
MMBT2907
|
Mot
|
N
|
SOT23
|
MPS2907
|
|
p2B
|
PMBT2907
|
Phi
|
N
|
SOT23
|
2N2907
|
|
t2B
|
PMBT2907
|
Phi
|
N
|
SOT23
|
2N2907
|
|
2BR
|
BC849BR
|
Phi
|
R
|
SOT23R
|
BC549B
|
|
2BZ
|
FMMT2907
|
Zet
|
N
|
SOT23
|
2N2907
|
|
2C
|
BC849C
|
ITT
|
N
|
SOT23
|
BC549C
|
|
2Cs
|
BC849C
|
Sie
|
N
|
SOT23
|
BC549C
|
|
2Cs
|
BC849CW
|
Sie
|
N
|
SOT323
|
BC549C
|
|
2Cp
|
BC849C
|
Phi
|
N
|
SOT23
|
BC549C
|
|
2Ct
|
BC849C
|
Phi
|
N
|
SOT23
|
BC549C
|
|
2Ct
|
BC849CW
|
Phi
|
N
|
SOT323
|
BC549C
|
|
2C-
|
BC849CW
|
Phi
|
N
|
SOT323
|
BC549C
|
|
2C
|
MMBTA70
|
Mot
|
N
|
SOT23
|
MPSA70
|
|
2CR
|
BC849CR
|
Phi
|
R
|
SOT23R
|
BC549C
|
|
2CZ
|
FMMTA70
|
Zet
|
N
|
SOT23
|
MPSA70
|
|
2D
|
MMBTA92
|
Mot
|
N
|
SOT23
|
MPSA92 pnp Vce 300V
|
|
p2D
|
PMBTA92
|
Phi
|
N
|
SOT23
|
MPSA92 pnp Vce 300V
|
|
p2D
|
PXTA92
|
Phi
|
O
|
SOT89
|
MPSA92 pnp Vce 300V
|
|
t2D
|
PMBTA92
|
Phi
|
N
|
SOT23
|
MPSA92 pnp Vce 300V
|
|
t2D
|
PMSTA92
|
Phi
|
N
|
SOT323
|
MPSA92 pnp Vce 300V
|
|
2E
|
MMBTA93
|
Mot
|
N
|
SOT23
|
MPSA93 pnp Vce 200V
|
|
2E
|
FMMT-A93
|
Zet
|
N
|
SOT23
|
MPSA93
|
|
t2E
|
PMBTA93
|
Phi
|
N
|
SOT23
|
MPSA93 pnp Vce 200V
|
|
t2E
|
PMSTA93
|
Phi
|
N
|
SOT323
|
MPSA93 pnp Vce 200V
|
|
2F
|
BC850B
|
ITT
|
N
|
SOT23
|
BC550B
|
|
2Fs
|
BC850B
|
Sie
|
N
|
SOT23
|
BC550B
|
2.5 CONCLUSIONES
Por
razones de espacio no podemos tratar los comentarios que queríamos realizar
sobre el soldador, la aplicación del polvo de resina, la miniventosa y una
ayuda para calcular los precalentadores. Por lo tanto dejamos estos temas para
el próximo artículo.
Además
vamos a tratar un tema muy especial que es la desoldadura de dispositivos con aleta
disipadora de cobre (transistores bipolares de potencia y MOSFET por ejemplo)
que requieren una gran flujo de calor.
2.6 COMPRA DE LA BARRITA MÁGICA
Al final del articulo tiene un comprar ahora. Simplemente presione en el y tendrá la compra realizada. El costo de la barrita es de 33$ por unidad con una compra mínima de 5 si debe entregarse a distancia. La venta personal en mi laboratorio puede ser de hasta 1 barrita. Mi dirección es 2 de Abril 1140 (ex Londres 140) Burzaco.
