TV SMART
TIP11
PHILIPS 32 Y 42 PFL3605

por ING. PICERNO




Tamaño A+ A-


MARCA:   PHILIPS

MODELO: 32PFL3605 o 42PFL3605

FALLA: Pantalla oscura; sin sonido y piloto apagado

REPARACIÓN: dada la falla total de la fuente, lo primero es verificar si hay tensión sobre el banco de capacitores del preacondicionador (C607 y C611) que en condición de apagado del TV debe estar en unos 290V para redes de 220V y en 150V para redes de 110V ya que el preacondiciondador no debe funcionar. Ver la figura 1.

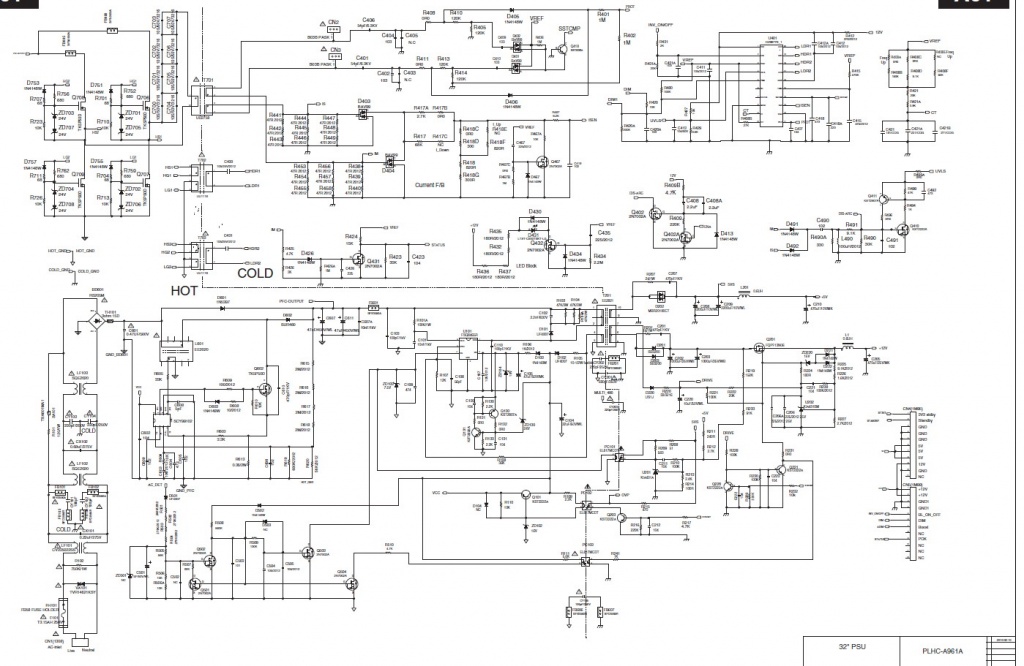

               Fig.1 circuito completo de fuente

La tensión estaba bien, así­ que el problema se traslada a la fuente permanente de 5V. Ver la figura 2.

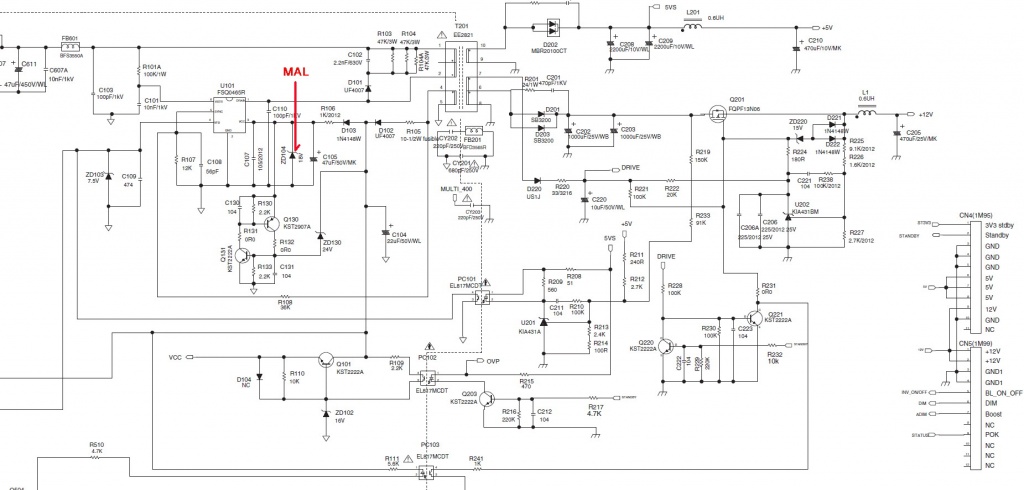

Fig.2   Fuente permanente de 5V

La tensión sobre el capacitor C210 que deberí­a ser de 5V es inexistente. En esto casos siempre está la pregunta ¿Es la fuente o la carga en cortocircuito? Simplemente mida la resistencia con el óhmetro del tester con el aparato desconectado y los electrolí­ticos descargados con un resistor de 150 Ohms 1W. Si la resistencia medida está en más de 100 ohms aproximadamente el problema es de fuente y así­ ocurrí­a en este caso.
Hay muchos métodos de trabajo pero sin dejar de recordar jamás al olfato del reparador. Puede ser el transistor llave que en este caso está dentro del circuito integrado U101. Pero si el transistor llave se quema el fusible general FUS101 y este estaba bien.
El segundo sospechoso es la fuente de baja tensión del U101. Que en este caso tiene de todo colocada sobre ella (pata 2 de U104). Si colocamos nuestra fuente variable inteligente (gratis en Http://www.picerno.com.ar/leer.php?cn=45) ajustada a una corriente de 500 mA, sobre la pata 2 y la levantamos desde cero volt. Veremos que la tensión debe subir hasta el valor de zener del diodo ZD104 pero en este caso solo llegábamos hasta 5V aproximadamente. Desoldamos ZD104 y lo probamos en el aire y tiene el mismo comportamiento. Conduce en 5V. Lo cambiamos por un zener de 18V y se resuelve el problema.
