TV SMART
TIP06
BGH BL3211D NO ENCIENDE

por ING. PICERNO




Tamaño A+ A-

SOLUCIÓN:

Este TV usa como piloto una iluminación del teclado local. Cuando se enciende. El teclado se ilumina, se escucha un relé y luego aparece la imagen cuando funciona bien. En este caso se escuchaba el relé pero no tiene imagen ni sonido. Insistiendo se logra que algunas veces encienda y funcione normalmente.
Esta es una falla clásica y la solución es cambiar los capacitores C811 y C812 que son de 22uF x 50V. Estos capacitores forman el filtrado de fuente de VCC que la fuente de baja tensión que alimenta al CI preacondicionador y por supuesto cuando están mal no dejan que funcione el preacondicionador o PFC (Power Factor Control). Pero cuando los cambie, mí­dalos con un Capachec para estar seguro que están desvalorizados, porque en algunos casos al moverlos se acomodan los contactos y el TV vuelve a funcionar sin ningún cambio. Ver la figura 6.1.

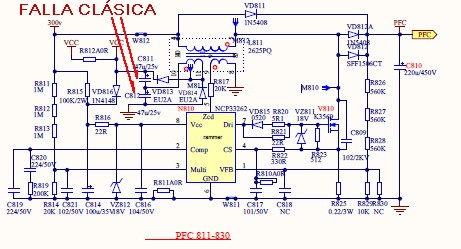

Fig.6.1 Circuito del preacondicionador (falla clásica)

Pero en este caso no era la falla clásica. Era otra falla que presenta las mismas caracterí­sticas que esta. Así­ que por lo general se cambian los electrolí­ticos y si la falla sigue se repara tal como lo vamos a indicar a continuación.
En esta nueva falla el PFC funciona correctamente y en el banco de capacitores leemos una tensión de 360V con el TV encendido. (nota esta fuente es muy peligrosa para la vida del reparador, trabaje siempre con una mano en la espalda).
Como siempre lo primero que se verifica es la fuente de Stand By que en este caso funcionaba correctamente es decir que el micro las memorias y el control remoto funcionaban. Lo que no funcionaba eran las fuentes de 12V y 24V porque no funcionaba la fuente principal. Ver la figura 6.2.

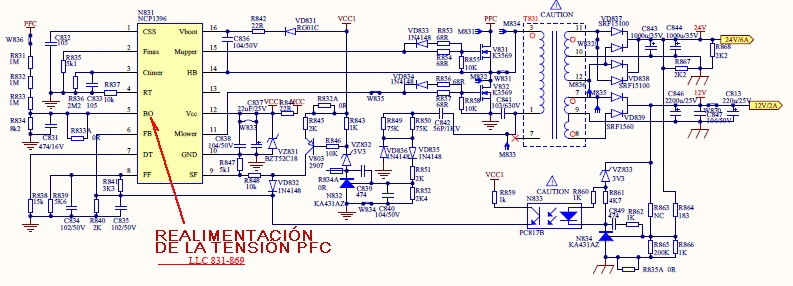

Fig.6.2  Circuito de la fuente principal

Una mirada a la plaqueta no indicó electrolí­ticos sulfatados o hinchados. Y aquí­ viene la segunda falla clásica de este TV en orden de cantidad. El integrado de control de la fuente principal es un NCP1396D Que tiene una pata llamada BO (Brown out, literalmente bajada de tensión) (PATA 5). Esta pata esta realimentada desde el PFC e indica que la tensión generada por este sobre el banco de capacitores es la correcta. Es un detector de tensión muy preciso que detecta que la tensión debe ser superior a 1V porque en caso contrario no enciende la fuente principal.
En nuestro caso BO era de .97V y eso era suficiente para apagar la fuente principal. Pero la tensión del banco era correcta y esos significaba que tení­a que estar mal algunos de los tres resistores en serie que forman la rama alta del divisor resistivo de BO estaba mal (R831, R832, R833) o la rama baja a masa de 8K2.
No hace falta cambiar nada; simplemente desuelde con mucho cuidado los 3 resistores de la rama alta, limpie toda la zona con alcohol isopropí­lico en aerosol y un cepillo de dientes viejo. Seque bien toda la zona y suelde prolijamente los 3 resistores.
Encienda el TV y va a ver que arranca sin problemas. Mida la tensión de BO y va a ver que es de 1,25 V aproximadamente. Lo que ocurre que la tensión del banco es suficientemente alta como para que atraiga partí­culas de tierra que con la humedad generan una fuga a masa que reduce la tensión BO.
Estas son las dos fallas que podemos considerar como la fija de los TV BGH 3211D (en la Argentina se le dice fija al caballo que seguramente va a ganar una carrera, supongo que otros paí­ses se llamara: mejor candidato)
A continuación le damos el circuito de la fuente de alimentación completa de este TV en la figura 6.3 para que Ud. lo estudie y pueda reparar otras fuentes iguales.
