TV SMART
TIP 03
SAMSUNG UN50EH5300

por ING. PICERNO




Tamaño A+ A-

TIP03

MARCA: SAMSUNG

MODELO: UN50EH5300

FALLA:

La imagen completa salta verticalmente como si fuera un TV TRC con el control de frecuencia vertical mal ajustado.
No vamos a decir que nosotros inventamos la solución del problema, pero si podemos decir que aclaramos porque se soluciona cortando conexiones desde la T-COM a la pantalla. Son conexiones aparentementes redundantes ya que las filas horizontales de metalización de la pantallas se alimentan por las dos puntas con generadores que tienen la misma forma de señal.
Pero cuando uno de esos generadores falla la imagen no sabe como sincronizarse correctamente.
En estos casos es conveniente desconectar la punta de la fila con mala señal. La pantalla (que en algunos paí­ses se conoce como panel) está dividida  verticalmente en dos partes y lo que falla es una de las dos partes, la izquierda o la derecha. Para determinar el lado fallado solo hay que desconectar uno de los flex. Si la mitad de imagen que queda esta sincronizada ese flex tiene las señales bien. Si aparece la media pantalla saltando es el flex que hay que retrabajar. El flex a desconectar es el que va de la T-COM a la pantalla y vamos a trabajar el borde que entra en el conector. Ver la figura 3.1.

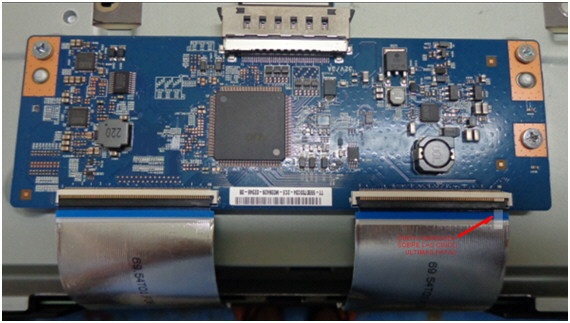

 Fig. 3.1 vista completa de la T-COM en donde marcamos el flex a retrabajar.

El retrabajo consiste en tapar las 5 primeras delgas (las que están más cerca del borde de la pantalla) con cinta, para que no hagan contacto. La cinta más conveniente es la cinta adhesiva de papel que se venden en las farmacias como cinta adhesiva de cirugí­a. Ver la figura 3.2.

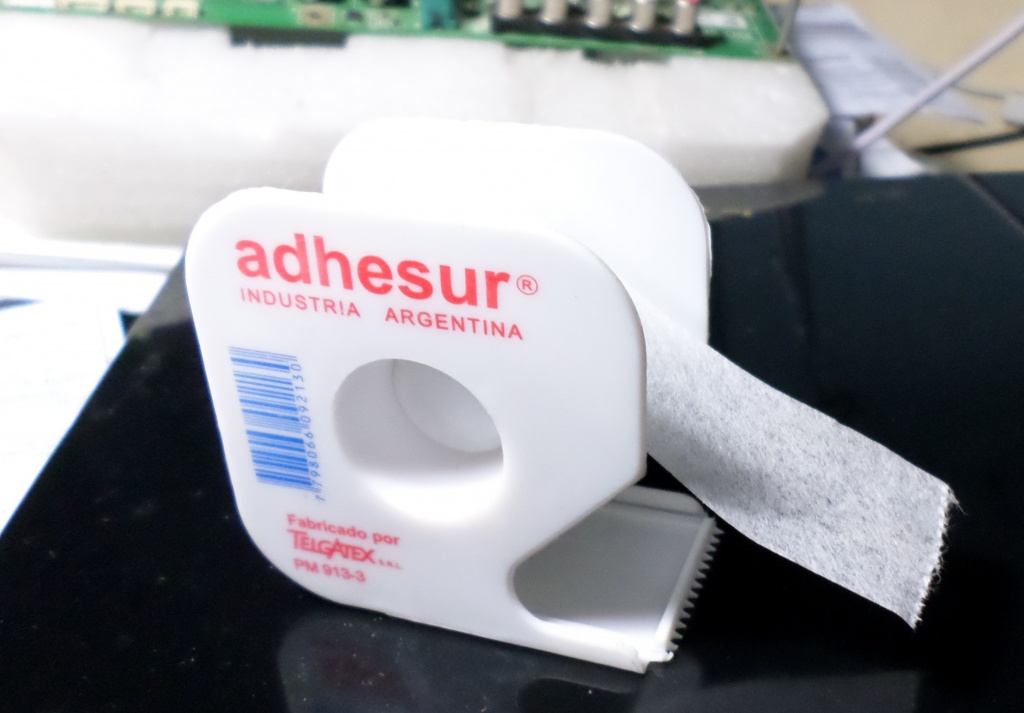

Fig.3.3 Cinta adhesiva para cirugí­a

Esta cinta es muy fácil de cortar con un bisturí­ con cuchilla número 23 que se consigue también en farmacias. Ver la fotografí­a de la figura 3.2. donde se observa también una lupa de 8X sacado de un viejo camcorder y que nos ayudó en el pegado de la cinta.

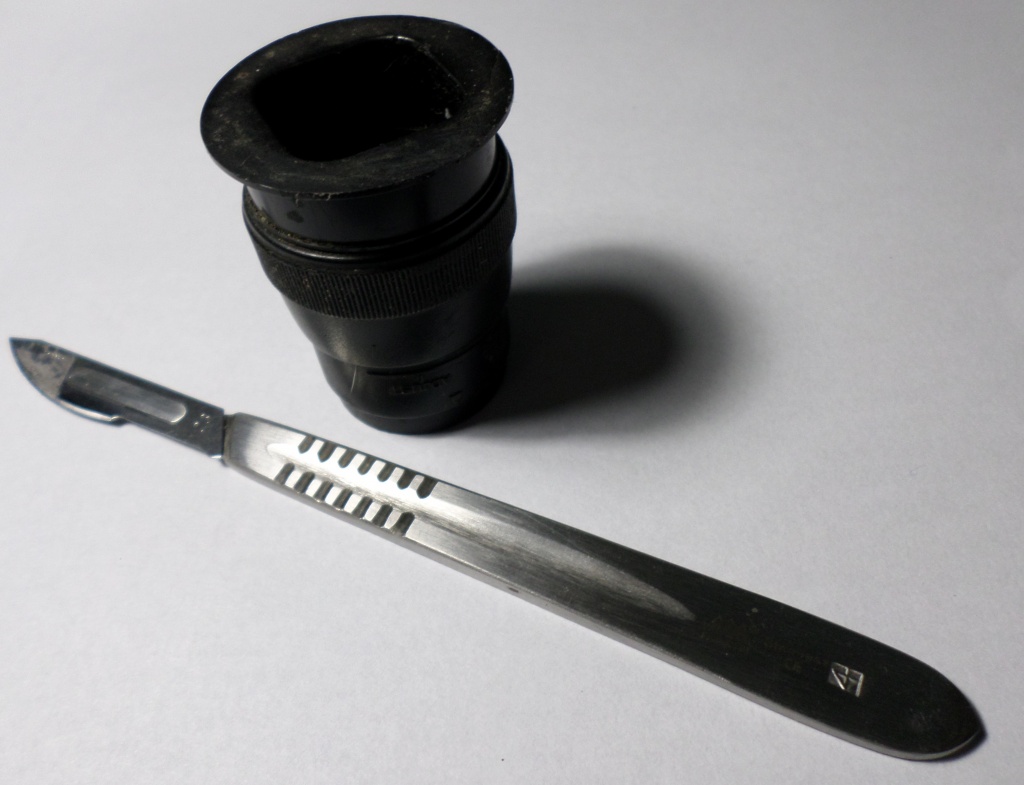

Fig.3.2 Bisturi y Lupa

Primero se coloca la cinta con el ancho normal del carretel sobre el terminal de borde del flex, tapando un poco ambos lados del flex. Luego se realiza un corte de la cinta del lado de las delgas contando exactamente 5 y sacando el resto de cinta con el mismo bisturí­. Para realizar esta operación es conveniente iluminar el flex por transparencia. Ver la figura 3.3.

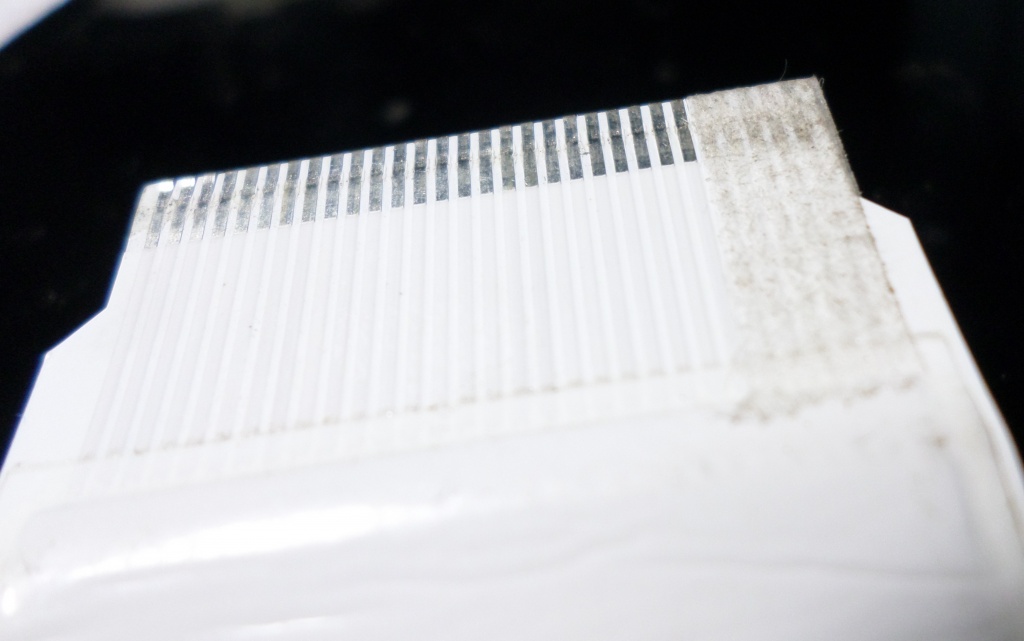

Fig.3.3  Trabajo a realizar en el flex

En la figura 3.4 se puede observar el trabajo terminado.

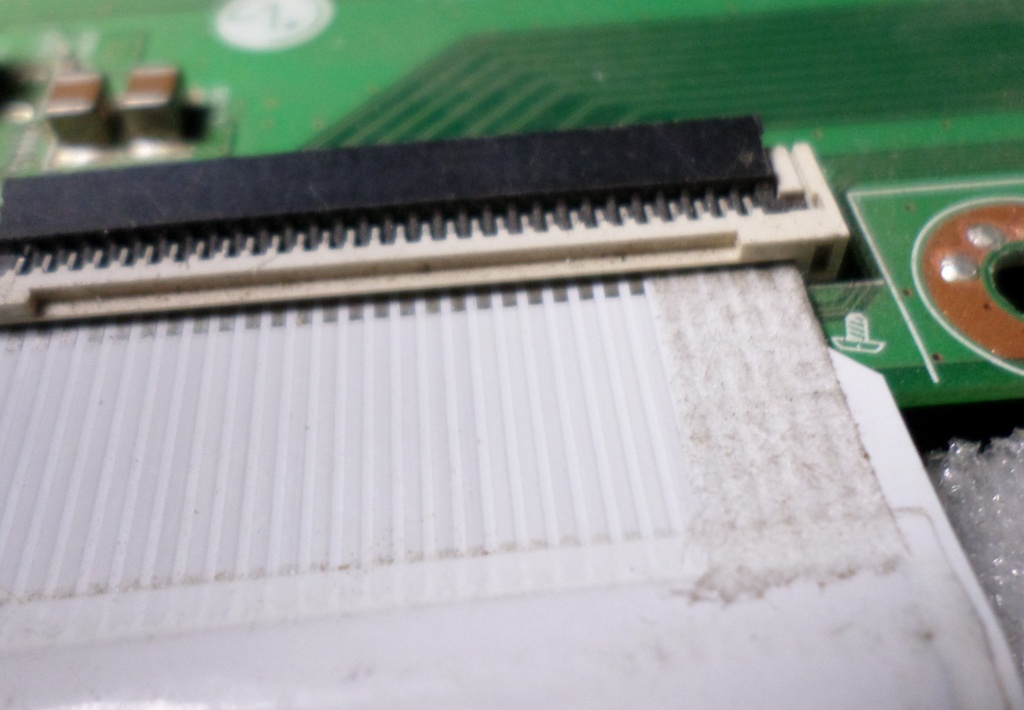

Fig.3.4   Flex recolocado.
