TV SMART
TIP2
LG modelo 42LG60FR

por ING. PICERNO

Tamaño A+ A-

Tip2

Marca: LG

Mod. 42LG60FR

Falla:

Al encenderlo genera y corta cíclicamente nunca llega a dar imagen de canales y hace un ruido de metralla en el sonido. Los síntomas pueden variar de un día a otro pero como se trata de una tensión de fuente corrida aunque tenga otros síntomas le aconsejamos medir las tensiones de fuente con todo detalle.

Reparación:

Las tensiones sobre la plaqueta fuente son correctas pero al medir tensiones continuas en la plaqueta main que tiene una sección de subfuentes, observamos que una tensión marcada como de 1,25V estaba realmente en 0,9V. Ver la figura 1.1.

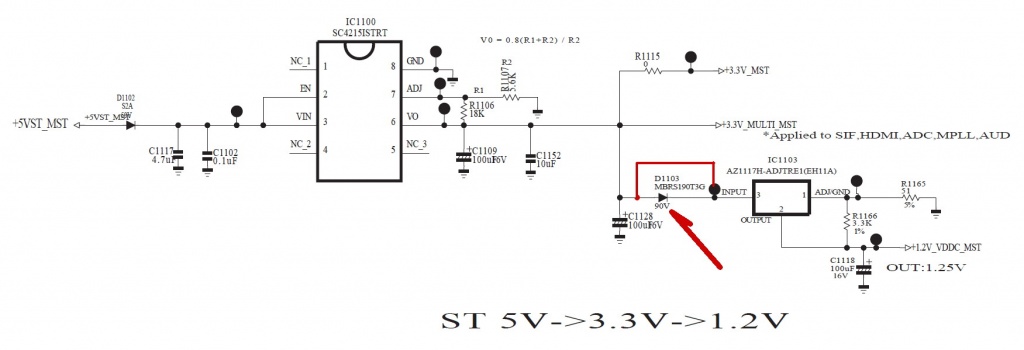

Fig.1.1 Fuentes encadenadas de 5V a 3.3V y a 1,2V

Para que se ubique rápidamente el regulador se llama IC1103 y se encuentra cerca del superjungla con micro.

Estos reguladores requieren que la tensión de entrada tenga por supuesto un valor algo superior a la tensión de salida ya que son pasivos y no pueden elevar la tensión. ¿Pero qué tan superior? Por lo general 1,5V como mínimo. Como máximo pueden tener un valor muy superior que la regulación no va a permitir que se levante la tensión de salida. Pero cuando más alta es la tensión de entrada más se calienta el circuito integrado.

A sabiendas de los frecuentes errores de diseño de las empresas de Oriente no lo pensamos mucho y realizamos un cortocircuito sobre el diodo D1103 (Nota: el circuito es confuso porque parece un diodo de 90V pero se trata de un SMD cuyo código simplificado es 90V). Probamos y el equipo funcionaba bien. Medimos la temperatura del circuito integrado y la ambiente y notamos una diferencia de 10ºC que es perfectamente aceptable, es más. No sabemos para qué agregaron a D1103.
