FUENTE DEL TV LG 42LS5700
CON TRADUCCIÓN AL ESPAÑOL

por ING. PICERNO

Tamaño A+ A-

1.1 INTRODUCCIÓN

En muchos casos nos falta información. Este es un caso especial porque sobra información, ya que el manual de la fuente es tan completo que hasta indica en que lugares se debe colocar adhesivo porque son materiales pesados sujetos a problemas de soldadura. Al analizar la información nos dimos cuenta que probablemente el tema de la falta de circuitos de fuente en los manuales se deba a que las fuentes no las fabrica el fabricante del TV y entonces no las coloca en el manual.

1.2 EL DIAGRAMA EN BLOQUES DE LA FUENTE

Nunca tuve oportunidad de ver un diagrama en bloques de fuente de un TV moderno hasta que vi este manual. De inmediato pensé que sería bueno traducir esa información por considerarla muy valiosa. Ver la figura 1.2.1.

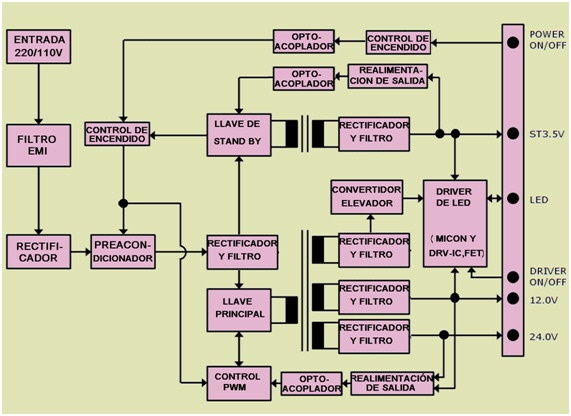

Fig.1.2.1 Diagrama en bloques de la fuente

1.3 CONCLUCIONES

Guarde este manual de fuente que esta profusamente ilustrado como no lo están la mayoría de los circuitos de fuente, si es que están porque en la mayoría de los casos directamente no están en el manual general. En este caso tampoco está pero el fabricante genera un manual independiente.

descargar Fuente LG-42LS5700.pdf

LINK PARA BAJAR EL MANUAL
