                                  Biblioteca de circuitos

Y llegó el dí­a en que comenzamos a gestionar nuestra propia biblioteca de circuitos que obligatoriamente va a tener caracterí­sticas diferentes a todas las existentes en la actualidad.
Las bibliotecas de circuitos suelen tener el grave problema de su tamaño desmedido. Pero tal caracterí­sticas puede se remediada fácilmente, por alguien que sepa que en realidad las mismas tienen una gran cantidad de información redundante.
Todos sabemos que muchos TVs con diferentes marcas y modelos poseen las mismas plaquetas. Entonces ¿para que guardar todos esos circuitos? Si hay 15 TVs con las mismas plaquetas ¿no basta con guardarlos todos como 1.pdf?
Es correcto, pero ¿como sabemos que el TV marca aaaa modelo bbbb lo llamamos 1.pdf? Con una simple lista en donde en la primer columna colocamos marca y modelo y en la segunda el circuito.pdf correspondiente
Yo les aviso cada vez que subo un modelo nuevo, Uds lo bajan y lo guardan en un directorio llamado por ejemplo "circuitos". En ese mismo  directorio guardan también una TABLA hecha con el mismo Word que están usando para leer este artí­culo.
Para entenderlo mejor vamos a poner un ejemplo con el circuito que les voy a entregar hoy que va a ser el del TV DAEWO que tení­a el problema "No entra en You Tube" y que es uno de los SMART que mas ingresan al taller; nos referimos al modelo DW50-LEDHD. Pero en el articulo correspondiente yo les dije que existí­a un modelo de TCL que utilizaba las mismas plaquetas y que es el TCL-L39F3300 entonces Uds generen una tabla de 4 columnas de las cuales solo vamos a usar 2 y que por ahora la hacemos de 10 filas (cuando lo necesitemos las podemos aumentar. Hacemos Insertar  Tabla y armamos una tabla de 4x10.

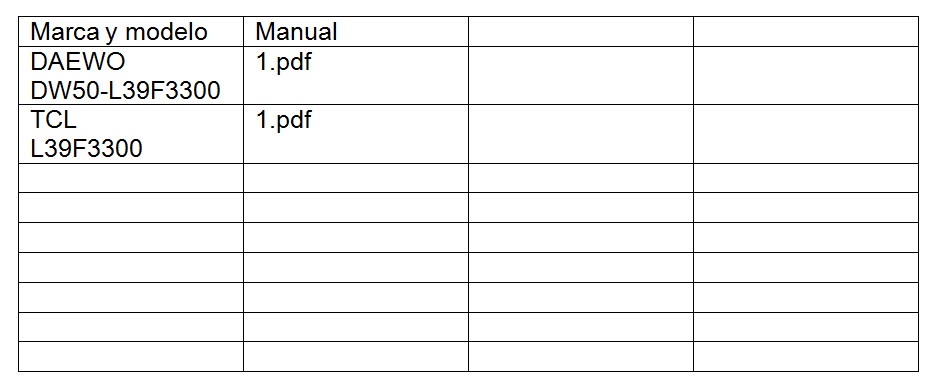

FIG.1 Tabla de marcas y modelos

Ahora cuando más adelante nos llegue un TCL  L39F3300 consultamos la tabla y vemos que debemos abrir el manual 1.pdf.
Les aconsejo que bajen los circuitos y los guarden en su propia PC porque yo no se hasta cuanto puedo guardar y llegado el momento voy a tener que borrar información.
Y cuando hay una cantidad muy grande de marcas y modelos no se preocupe porque las columnas tienen la posibilidad de ordenarlas alfabéticamente.
¿Y que tipo de circuito voy a enviarles? No tiene sentido que le enví­e lo que se puede conseguir fácilmente en cualquier pagina web. Trataré de enviarles manuales de Smart que no puedan conseguirse fácilmente y dentro de mis posibilidades traduciendo los diagramas de falla cuando sean interesantes.
Por ahora nada más, solo mencionarles que serí­a muy interesante que este monologo se transformara en un dialogo y yo comience a recibir información para publicar en beneficio de todo el grupo.
