SOLDADURAS SDM
SOLDADOR DE PUNTA ALAMBRE
CONVIERTE SU SOLDADOR COMÚN EN UN SOLDADOR PARA COMPONENTES SMD

por ING. PICERNO




Tamaño A+ A-

1 INTRODUCCIÓN

El mejor consejo que le puedo dar a un reparador de la actualidad es que utilice un soldador con temperatura controlada y que tenga una punta especial para componentes SMD. Pero también se, que estos soldadores no los regalan y como es mi costumbre siempre doy alternativas para que cada reparador reemplace la solución óptima por la más adecuada a la condición económica actual.
Para empezar, en este artículo voy a explicar cómo se puede reemplazar una punta especial para SMD, con una punta común modificada con un trozo de alambre de cobre de 1 mm de diámetro.
Y aclaro que este artículo también sirve para aquellos que tiene una punta especial para SMD pero la misma le resulta demasiado grande para los resistores más pequeños utilizados en la actualidad.

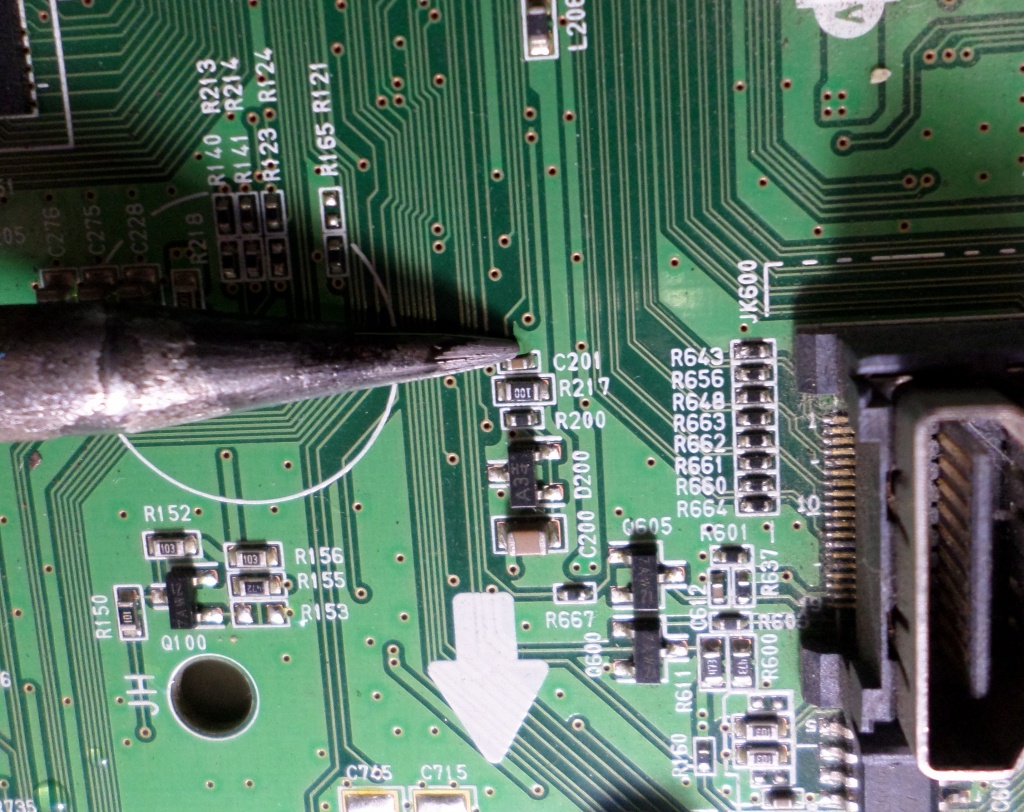

Y para ser gráfico los invito a mirar la fotografía 1.1 en donde simplemente puse la punta de un soldador de buena marca y con una punta relativamente fina sobre una plaqueta, con un resistor del tipo 0204 (métrica) que tiene una dimensión de 2 décimas de milímetro de ancho por 4 décimas de largo.
Fig1.1 Comparación entre la punta del soldador y un capacitor 0204 (métrica)

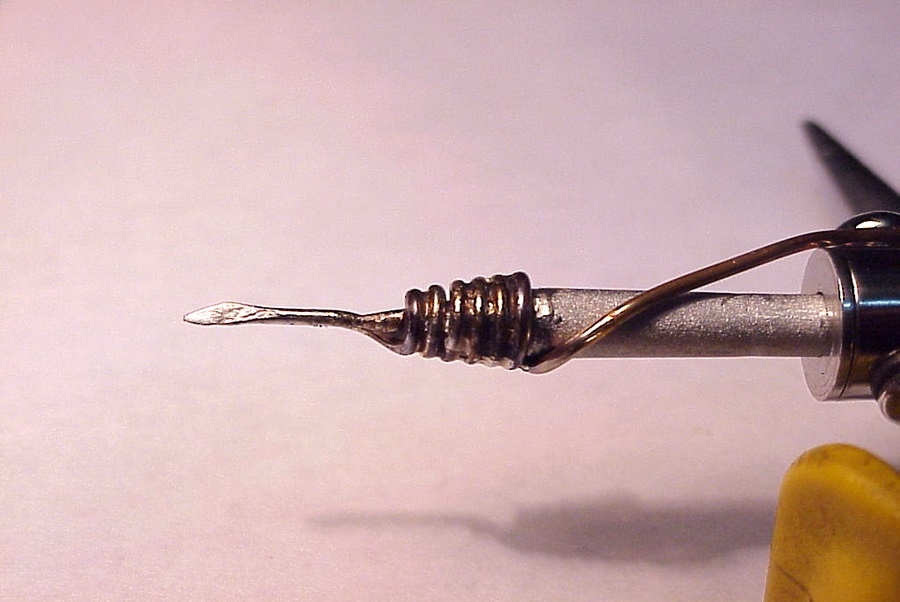

Nuestra propuesta es modificar la punta para darle la dimensión que deseamos de acuerdo al componente a soldar.

1.2 MATERIALES NECESARIOS

El único material que vamos a necesitar es un alambre de cobre sin esmaltar de un diámetro de 1 mm de unos 10 cm de largo. Se puede conseguir en casas de artículos de electricidad como alambre para el tendido de masa. Suele venir retorcido de a 5 o más conductores así que comprando un metro tenemos alambre como para hacer cientos de puntas.
Lo primero que debe hacer es cortar un trozo de unos 10 cm, limpiarlo y pulirlo con lana de acero.
El método de fabricación se lo explicamos mediante un video que se puede bajar del siguiente link:
1.3 CONCLUSIONES

De este modo tenemos un diseño general de punta que podemos adaptar a nuestras necesidades y descartarlo cuando ya no lo necesitamos.
Recuerde que nuestro soldador tiene la punta adecuada pero aun no tiene el control de temperatura adecuado. Proximamente le indicaremos como controlar la temperatura ya que los soldadores comunes pueden llegar a temperatura de 500ºC que pueden condenar a la hoguera a todos los SMD que tocan.
