LOS TVs INTELIGENTES O SMART TV (2)
LOS NUEVOS TVs DE SUPER HD

por ING. PICERNO




Tamaño A+ A-

2.1 INTRODUCCIÓN


            El mundo recién está comenzando a utilizar las transmisiones de HD y ya se ve la necesidad de utilizar la súper HD o SHD. Se dirí­a que nuestra civilización vive un poco apurada pero lo cierto es que en algunos lugares del mundo la HD se utiliza desde hace bastante tiempo aunque las transmisiones analógicas demoraron  bastante en ser suprimidas (el silencio analógico solo lleva tres años en EEUU).

  El tema es que los asiáticos necesitan realizar un cambio tecnológico importante cada tres años y lo están llevando a cabo le pese a quien le pese.

             Por nuestro lado solo debemos ponernos a ritmo con el mundo y si hay SHD tenemos que saber que es y que significa para nuestro trabajo de reparadores.           ¿ Tendremos trabajo cuando estos monstruos se rompan? Yo le dirí­a que vamos a tener trabajo cuando se pongan en marcha porque no son simples equipos con una entrada, su instalación es un trabajo especializado y seguramente los usuarios de esos equipos se pondrán en contacto con nosotros en cuanto tomen la decisión de compra y eso es una buena noticia para nuestro gremio.

             Pero no hay forma de hacer nada si no tenemos por lo menos un conocimiento mí­nimo del tema.

2.2 LAS DEFINICIONES DE PANTALLA

            Muchos alumnos se asustan en cuanto sacamos una cuentita, pero lo cierto es que se impone algún cálculo si queremos entender que es la HD Ready, la HD Full y la SHD.

            La HD se definió de entrada como un sistema de 1080 filas (el equivalente a lí­neas de la TV a TRC) en formato de 16/9 (relación entre los lados de la pantalla o largo por alto).

            Esto significa que la cantidad de columnas será el producto de 1080 x 16/9 lo cual es igual a 1920 filas (en realidad serí­an columnas de triadas de rojo verde y azul). La definición del sistema es la cantidad de cruces de filas y columnas formando puntos de colores. Es decir el producto de 1080 x 1920 = 2.073.600 puntos.

            Pero las primeras pantallas que se conocieron no podí­an llegar a esta cantidad de puntos y trabajaban solo con 820 filas llegando a una definición menor. A estos TVs se los llamó HD Ready en tanto que a los verdaderos se los llamó HD Full.

            Actualmente existe la norma S HD Ready que se define como de 2.160 filas, es decir el doble de la común. La relación de aspecto sigue siendo de 16/9 por lo que la cantidad de columnas de triadas de colores es de 2.160 x 16/9 = 3.840 y la definición es ahora de 2.160 x 3840 = 8294400 . Si sacamos la cuenta esto es 4 veces la definición original.

No conforme con esta definición mejorada los fabricantes de supertelevisores crearon un sistema de 4.320 filas y 7680 columnas (cuatro veces el HD Full) que generan una definición de 33.177.600 de puntos que comparandola con la definición original nos encontramos que es 16 veces mayor ya que es el cuadruple de filas y el cuadruple de columnas. Ver la figura 2.2.1.

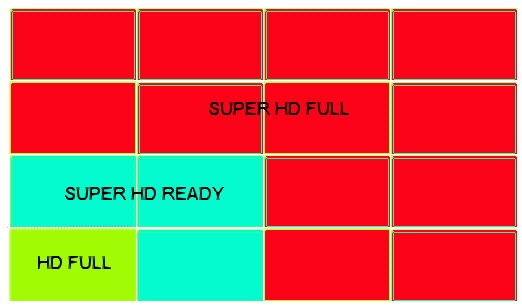

                        Fig.2.2.1  Comparación entre sistemas

2.3 LOS LCD SAMSUNG DE LA SERIE 9.000

            Prácticamente podemos decir que se trata del TV comercial más grande fabricado hasta el momento. Basta decir que es de 84" de diagonal lo que significa poco más o menos de 2 metros. Es decir que puede presentar una persona de tamaño natural acostada sobre la pantalla.

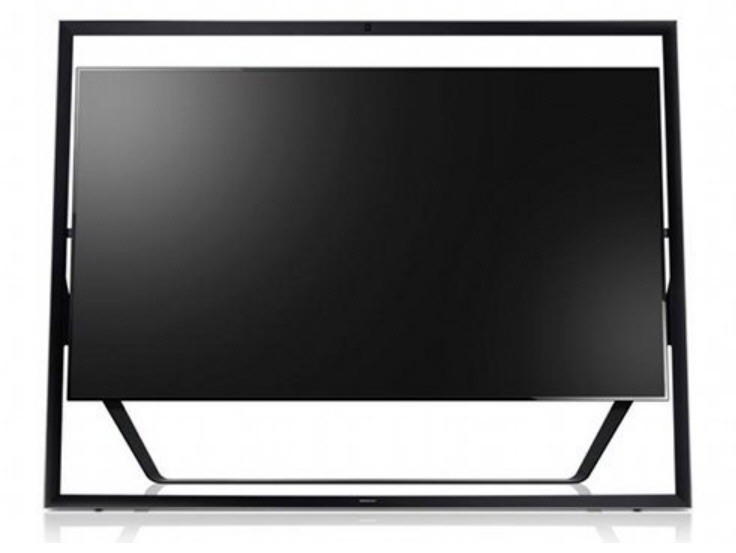

            El marco prácticamente no existe ya que tiene un ancho de apenas unos milí­metros. En la figura 2.3.1 se puede observar su aspecto.

                             Fig.2.3.1 TV Sansung de la serie 9.000

2.4 CONECTIVIDAD

            ¿Que señales se pueden ver en un TV de este modelo? Por supuesto que se trata de un TV compatible con el estándar actual de HD 3D o común. Pero quien va a comprar hoy un TV tan caro si no puede utilizarlo a definición SHD.

            Parece que la explicación viene por el lado de las consolas de videojuegos que actualmente son también adecuadas para la reproducción de discos compactos. Las principales firmas del rubro ya tienen próximas a salir las consolas con definición SHD y varias editoras de pelí­culas va sacar tí­tulos especiales.

            Cuando el generador de contenidos se encuentra al lado del TV, no hay problemas en transmitir el elevado flujo de información que requiere el sistema. En realidad los conectores HDMI están sobredimensionados para la TV HD con 5 canales de audio y por lo tanto pueden transmitir SHD Ready y cuando se requiera ingresar al TV con SHD full probablemente se recurra a utilizar un conector doble cuya norma ya está definida y sus cables ya están desarrollados y en producción.

            El tema es la transmisión a distancia; porque requerirí­a un ancho de banda prohibitivo. No es que no se pueda transmitir tal ancho de banda por un sistema satelital por ejemplo, pero hasta que no haya suficientes receptores no resultarí­a económico hacerlo, porque seguramente deberán venderlo en un paquete especial. Otra vez los inventos hacen cola a la espera de público con suficiente poder adquisitivo.

2.5 CONOCIENDO UN SANSUNG DE LA SERIE 9000 3D

Son los modelos estrella del gigante Chino que se presentaron en nuestro mercado para final del año pasado. Son pantallas LCD con back-ligth a LEDs  de diseño muy logrado y poco grosor, Tienen definición SHD y compatibilidad con la señal 3D HD  y un extra del que ningún otro televisor puede presumir por ahora: un mando a distancia muy útil gracias a su pantalla integrada táctil donde podemos ver qué pasan en un determinado canal antes de sintonizarlo en la pantalla gigante.

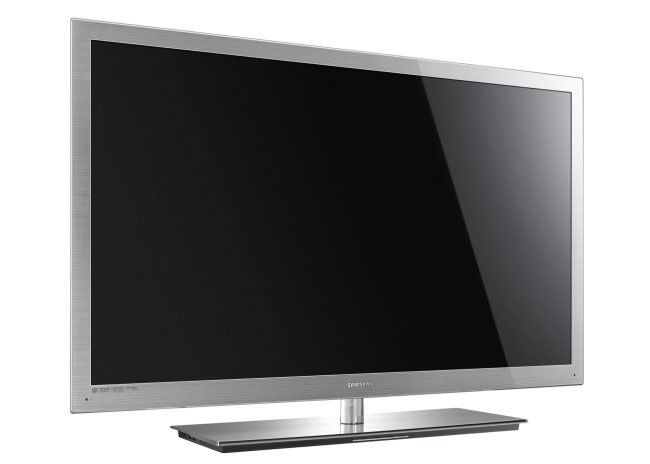

Desde el punto de vista estético tienen un cambio fundamental. El plástico negro brillante fue olvidado por completo en los gabinetes. Samsung serie 9000 eligió un acabado distinto que se va a poner de moda:  acero inoxidable . De ese material está fabricado el nuevo chasis y panel trasero que puede presumir de tener un  grosor de solo 8 mm . El toque más avanzado lo pone el panel táctil abajo a la izquierda. Es decir que en todo el TV no existe un contacto tipo pulsador incluyendo el control remoto. Ver la figura 2.5.1.

                      Fig.2.5.1. Nuevo concepto en diseño estético

Pese a la delgadez, estos televisores  LED  cuentan con  doble sintonizador   TDT   de alta definición , cuatro puertos  HDMI, un puerto  USB  con posibilidad de reproducción y grabación de contenido, además de conectividad Wifi compatible con equipos  DLNA y las aplicaciones de Samsung e Internet en el televisor. Tecnologí­a 3D y un mando a distancia único. Pueden conseguirse en definición HD Full y SHD.

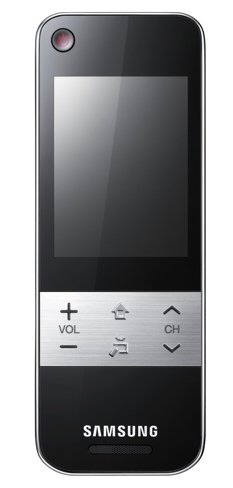

            El control remoto es único en su tipo. Los que alguna vez diseñamos un control remoto sabemos de la complejidad a la hora de elegir su sistema de contacto. Nada tiene suficiente duración y resistencia a los golpes. Samsung eliminó el problema de raí­z. La pantalla táctil no tiene contactos mecánicos (salvo el encendido) y lo máximo que debe realizar el usuario será limpiar los restos de mermelada que sus niños dejen sobre la pantalla. Ver la figura 2.5.2.

                                          Fig.2.5.2  Control remoto

Este TV que ofrece la mejor calidad de imagen que se puede lograr en la actualidad no puede dejar de ofrecer una calidad de audio compatible. El Kit de Cine en casa Blu-ray 3D HT-C9930 hace juego con él y brinda un sonido espacial de excelente calidad que incluye un Blu-Ray 3D   con sonido envolvente que seguro que no pasará desapercibido en el salón de ninguna casa. Ver la figura 2.5.3.

                                    Fig.2.5.3   Kit de sonido espacial

             Este kit de sonido tiene un precio de unos 2.000 U$S por lo que seguramente en nuestros paí­ses de latino América van a ser reemplazados por fables clásicos construidos localmente, lo que abre un nuevo mercado a nuestro querido gremio de los reparadores. Consulte mis aportes en amplificadores de audio analógicos y digitales.

2.5 CONCLUSIONES

             Está todo muy fresco aun para saber el resultado de este intento de Samsung para imponer un producto que involucra una nueva norma de TV. El monstruo está suelto ¿Será adoptado por el público o nunca llegaran a concretarse las ventas masivas?

             Por ahora se lo conoce porque fue presentado en la exposición del CES de Enero pasado en EEUU con un enorme éxito de público, interesado en conocerlo. El tiempo dirá si es aceptado como un producto comercial más, o sufrirá el olvido como un sueño imposible te utilizar.
