TV SANSUNG LN26C450 SIN IMAGEN NI SONIDO

por ING PICERNO




Tamaño A+ A-

Tip26

Reparación Samsung LN26C450



No será tan famoso como D5500 pero hay una gran cantidad de SamsungLN26C450 o LN32C450 y muchos otros, caracterizados por tener la misma memoria flash que es la KFG1G16U2D que presentan una falla caracterí­stica; para colmo de males esta memoria es una BGA por lo que muy pocos reparadores pueden cambiarla para probar.

Al conectar el TV a la red, enciende el piloto normalmente, pero al pulsar encendido, desde el remoto o localmente, parpadea el LED que estaba en stand-by 5 veces y nunca aparece imagen o sonido. Es evidente que por lo menos parte del microprocesador funciona, ya que el sistema de búsqueda de fallas de la sección analógica de este micro/jungla está avisando que el TV tiene una falla número 5. Pero como no existe un manual del mismo, no se sabe de que falla se trata.

El tratamiento clásico de los reparadores al no poder determinar el componente dañado, era simplemente cambiar la plaqueta main, con lo cual les dejaba una ganancia muy baja. Un dí­a vino un reparador que me decí­a que si enfriaba la memoria  KFG1G16U2D (IC801) el TV funcionaba bien por unos minutos y me pidió que le haga un reballing a la memoria flash.

Luego de hacer un reballing el TV quedo en peores condiciones, porque a mí­ no me encendió ni siquiera enfriando la memoria.

Por suerte nuestro cliente tení­a una plaqueta de desguace, que habí­a tenido una descarga por una entrada HDMI. Le quite la memoria  KFG1G16U2D a la placa de desguace, la coloque en la plaqueta que no funcionaba y esta quedó funcionando perfectamente.

El cliente me dijo que tení­a otras dos placas con el mismo problema y 3 memorias que habí­a comprado para que yo las colocara. Como tengo una nutrida experiencia con las memorias compradas, hice solo una y la probé en el TV. Mis sospechas se confirmaron, el TV no funcionó, ni siquiera para realizar el código de falla de 5 parpadeos por el LED de stand by.

Le avisé al cliente y este me dijo que no podí­a ser, que probara con otra memoria. Ya estaba seguro de lo que estaba pasando, pero como el cliente siempre tiene razón, realice un nuevo reballing con una de las memorias compradas esperando que la plaqueta soportara tanto manoseo.


La memoria no funcionó, volví­ a poner la memoria  KFG1G16U2D que sacamos de la plaqueta de desguace y el TV recuperó el buen funcionamiento. Lo dejamos con esa plaqueta aun sigue funcionando.

Conclusión: las memorias que compró mi cliente y que tienen el mismo código que las originales, no funcionan. Yo no puedo verificar si el programa grabado en las memorias coincide con el original del TV, porque no tengo el programa,   debido a que no se puede leer ya que está protegido contra la lectura.

Pero lo que sí­ puedo hacer es ver si la memoria está grabada o es virgen y este caso todas memorias compradas eran ví­rgenes.

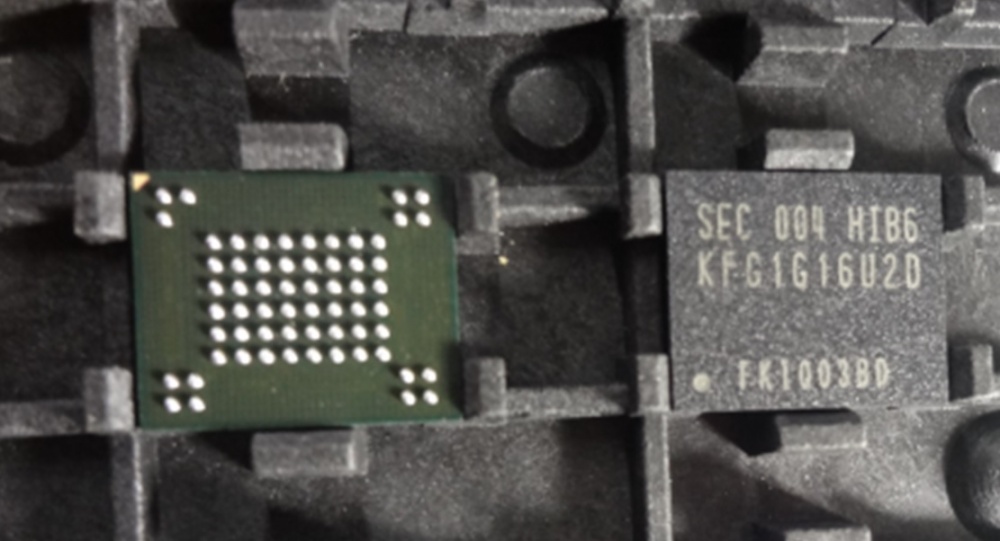

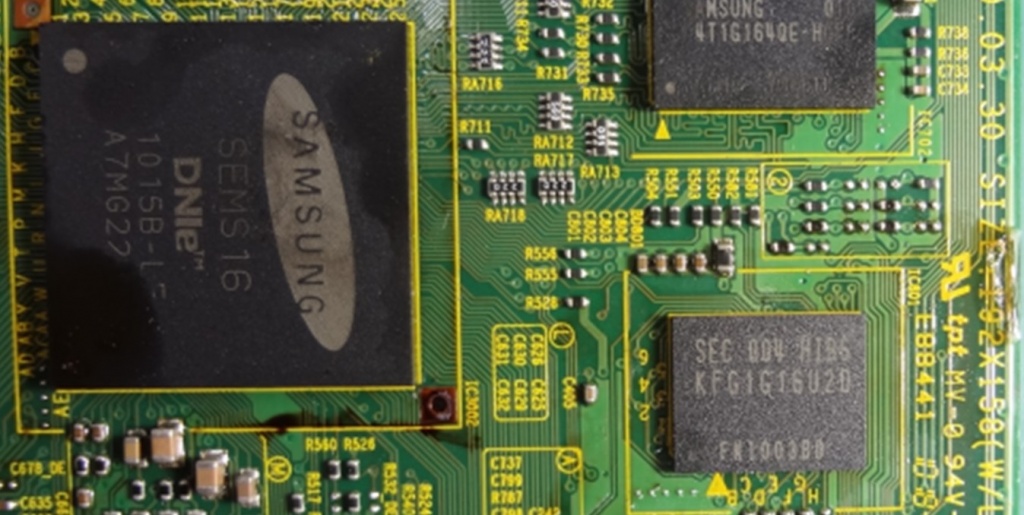

Subo unas fotos de la plaqueta y de la memoria del TV. para que el lector las reconozca porque seguramente en otros paí­ses el TV puede tener diferentes identificación de modelo e inclusive de marca.
