  Componentes de protección de las tiras de SLEDs?

Normalmente y en todas las marcas de TVs, se pueden observar cerca del conector de entrada de la tira, uno, dos, o tres componentes misteriosos que la mí­stica de los reparadores confunde generando discusiones interminables en los foros.

La opinión más común es que son diodos de fuente y entonces marche el 1N4004 para toda marca y modelo de TV. Y funcionan bien me dicen todos los reparadores; enciende todo el panel de SLED a pleno brillo.

Y por ahí­ sale otro y dice: yo no le pongo nada y también funciona el panel a todo brillo. ¿Cuál es el misterio? y ¿que conviene poner?

Lo que se coloca para proteger los SLEDS son llamados en general "protectores de sobretensión". Están diseñados para que no se produzcan pulsos de tensión por mal funcionamiento del driver de SLED o los materiales asociados al mismo (atención si cambió los resistores sensores de corriente porque deben ser noinductivos). Por construcción y por los materiales usados en la fabricación de los SLED azules, estos son sumamente rápidos y cualquier protector efectivo debe ser más rápido que lo que tarda el SLED en dañarse (un par de microsegundos quizás).

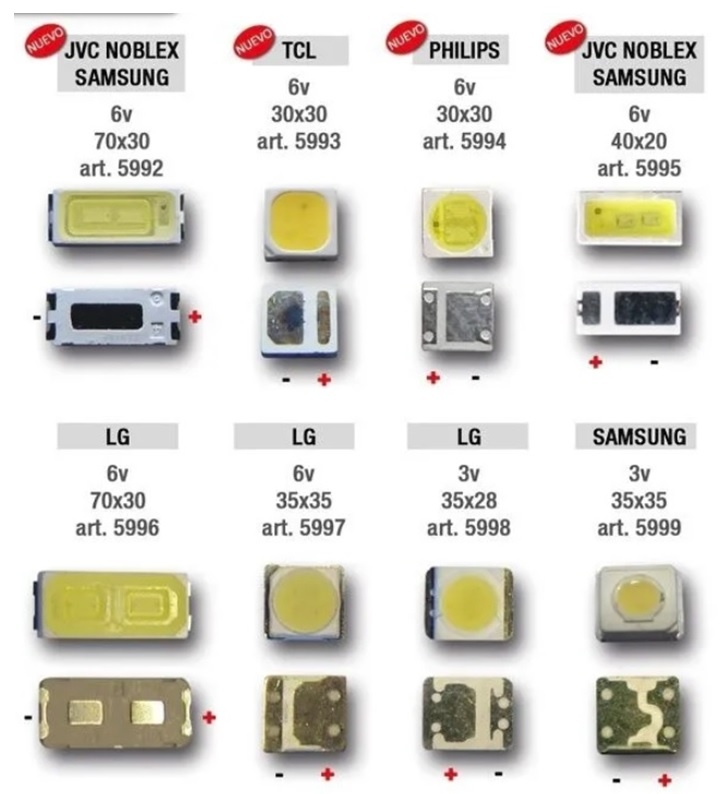

¿SLED azules? Si; si Ud. es lector de mis libros y artí­culos, sabe que los SLED de backligth son azules porque los SLEDs de color azul son mas energéticos que los de cualquier otro color. Y si los mira apagados va a ver que tienen un filtro amarillo que los cubre. Cuando la luz azul pasa por el filtro amarillo se convierte en luz blanca frí­a que es lo que requiere la pantalla. Ver la figura 1 con diferentes tipos de SLED de backligth.


 Fig.1.  SLED de backligth de diferentes marcas

¿Y donde se compran esos protectores? En otros lugares de América latina no lo sé, pero en la Argentina no se consiguen y es muy probable que si le pregunta a su proveedor habitual caiga sin quererlo en la trampa del 1N4004 porque los reparadores se pasan el santo y seña de que siempre funciona.

¿Y porque siempre funciona? porque es un diodo de 400V de picos repetitivos y de 600V de picos no repetitivos y al colocarlo en inversa sobre la fuente de menor tensión del backlligth (tal vez 24V), es como si no colocáramos nada. Protege sí­, pero cuando aparecen pulsos de 600V. Pero con 600V los SLED están muertos inexorablemente.

Y porque no ponemos un 1N4001 que es de 60V o un 1N4002 que es de 120V. Porque no son diodos protectores y por lo tanto son muy lentos. Pueden tener 30 pF de capacitancia en inversa y eso es suficiente para quemar un SLED con un pulso.

Seguro que Ud. está pensando. Este tipo me dice lo que no puedo poner, pero a mí­ me interesa lo que sí­ puedo poner. La única solución es sacar un componente idéntico de otro equipo, o mejor dicho de otra tira con el mismo código o que sea idéntica, porque muchas veces los fabricante se hacen grabar su propio código y una tira determinada puede aparecer con varios "códigos de parte" diferentes.

Es obvio que esta es una solución eventual, porque es probable que en nuestro taller no tengamos un TV adecuado. ¿Qué hago entonces?:

De todos los males hay que elegir el menor. Si no consigue el repuesto exacto no ponga nada, pero revise muy bien todos los componentes auxiliares del driver de SLED, sobre todo los electrolí­ticos. Que no tengan el techito abovedado y que no tengan manchas de polvo blanco a su alrededor. Y si tiene osciloscopio, revise el ripple para ver que sea un diente de sierra de muy baja tensión pico a pico sin picos agudos ni cortes de poca duración.

No cambie aquellos componentes, que medidos como diodos, no conducen en ninguno de los dos sentidos. Es muy probable que se trate de un varistor (resistencia variable con la tensión) y seguramente le va a dar un valor alto de resistencia si lo mide con un óhmetro, ya que su funcionamiento es dar una elevada resistencia con bajas tensiones, que se reduce casi instantáneamente a un cortocircuito con tensiones altas. En cuanto a su reemplazo hay que tener en cuenta que puede ser de una gama de resistencias y tensiones muy diferentes entre sí­.

La prueba de un varistor se realiza con una fuente de corriente (como por ejemplo nuestra fuente inteligente) para averiguar a qué tensión cambia de estado aislador a conductor.

Pero el varistor tiene que estar construido a medida de la tira. Si la tira es por ejemplo de 10 SLED de 6V significa que se alimenta aproximadamente con 60V y el varistor debe ser para 90V aproximadamente. Luego debe ser de la misma potencia del que reemplazamos y eso lo podemos determinar por el tamaño de la capsula. Los fabricantes suelen rotular los varistores con un código de 3 caracteres alfanuméricos signos + o - y sin barra indicadora del cátodo, porque son componentes no polarizados. Su encapsulado es similar al de un diodo y su color es negro. Es decir parece que lo hubieran hecho a propósito para confundirnos.

Un protector a varistor suele ser un componente único colocado sobre los dos cables de alimentación de la tira y ese es un modo de reconocerlo. Si la protección es a diodo, suelen existir más de uno. A veces 2, otras 3 y hasta 4. Pero para complicarnos la vida algunas empresas ponen los 2, 3 o 4 componentes en el mismo encapsulado.

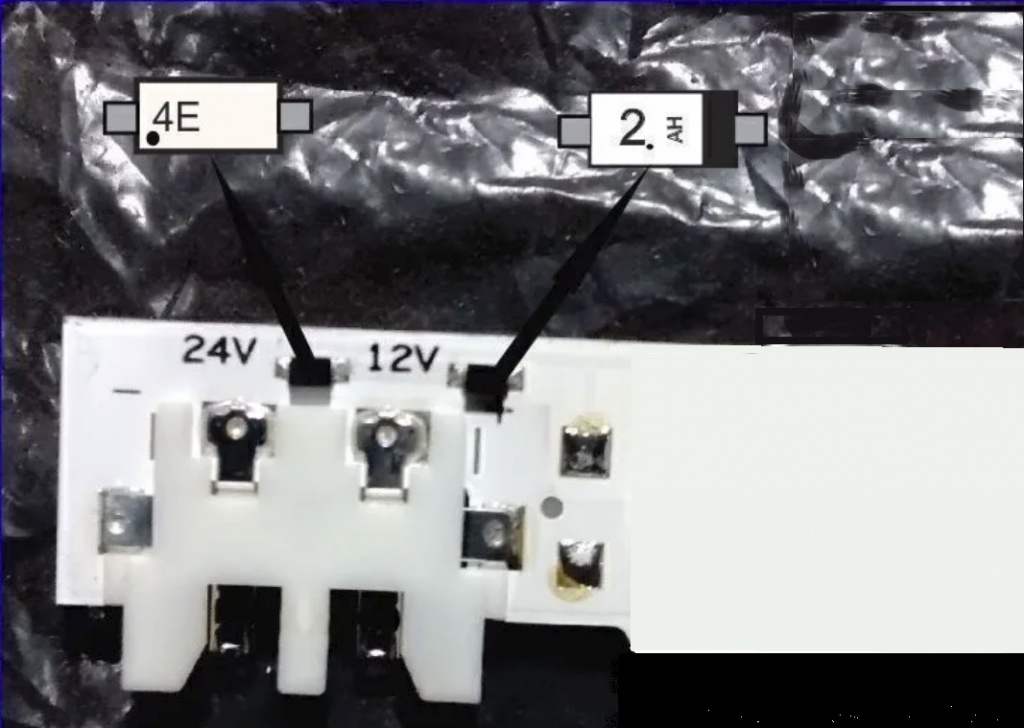

Veamos una ayudita de los protectores más clásicos que son una combinación de dos componentes. Uno tiene una barra gris indicando un cátodo y el otro no tiene más que un punto que no sabemos si forma parte del código de 3 dí­gitos y pone un número 12 y un número 24. Ver la figura 2.


Fig2. Protector de dos componentes

Como vemos, en la ampliación del componente de la izquierda, este posee un código que como máximo tiene 3 dí­gitos alfanuméricos por lo que se llama "Código para SMDs de tres dí­gitos" que se puede bajar de mi página para todos los códigos conocidos. En este caso tenemos el código 4E y el código 2.

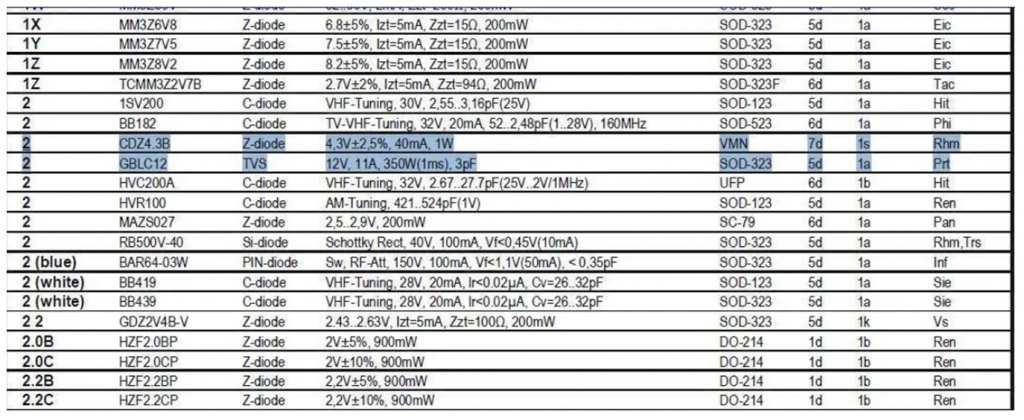

La información resumida de la figura 3 nos indica de qué tipo de componente se trata el que está marcado con un 2.


Fig.3  Resultado del código de 3 dí­gitos para el indicado 2

Lamentablemente para el código 2 hay más de un componente posible, hay 8. Pero trabajando por descarte los dos primeros no pueden ser y los 4 últimos tampoco. Los posibles los remarcamos en azul.

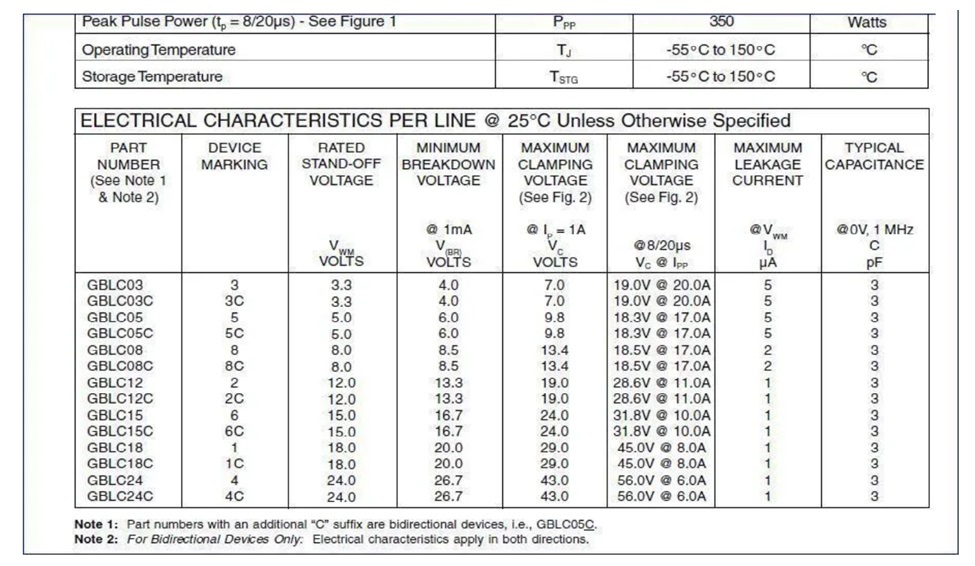

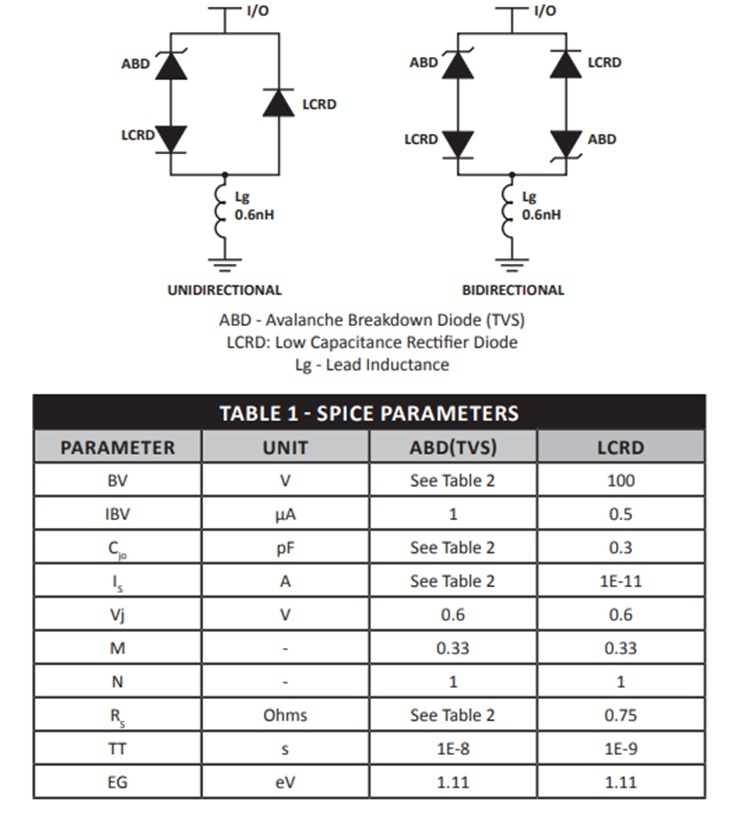

El CDZ4.3B es un diodo zener de alta velocidad de 4.3V como lo confirma la especificación extendida bajada de Internet. El GBLC12 es un circuito integrado que contiene 3 o 4 componentes según lo indicado en la figura 4.


Fig.4  Especificación del GBLC12

En cuanto a la especificación del componente marcado 4E se trata de un diodo zener rápido cuya especificación podemos ver en la figura 5.


Fig.5 Especificaciones del componente marcado "2"

Como vemos la especificación indica que es un zener de 12V pero de una capacidad inversa de solo 3 pF lo que lo hace apto para ser utilizado como diodo protector. Si analizamos los datos de las especificaciones observamos que debe haber algún error porque armando el circuito se observa que la protección opera a valores demasiado bajos que no permiten alimentar una serie de 8 diodos de 3V que es lo clásico de una fila de un TV de 32".

Si las filas son de 8 SLED de 3V se requieren tensiones del orden de los 25V y la protección debe ser de alrededor de 30V. Si tomamos las tensiones de las especificaciones veremos que la protección es de un valor menor. Ver la figura 6.

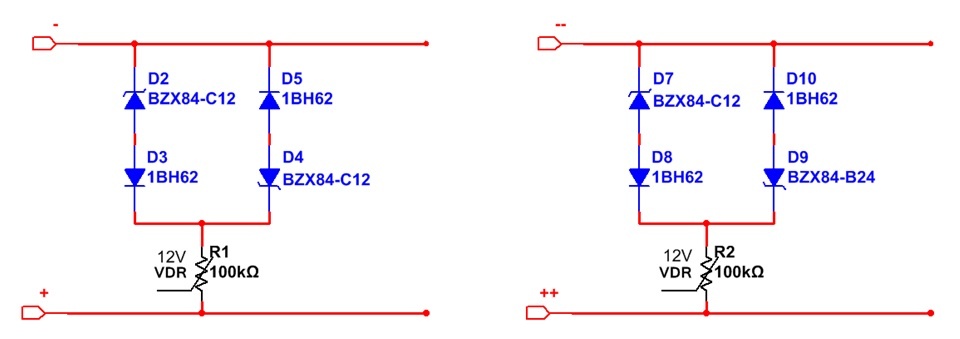

 Fig.6  Circuito completo del protector

En azul esta el marcado como 4E y en negro el marcado como "2". La figura muestra el circuito protector de la izquierda según las especificaciones y a la derecha lo que yo considero más adecuado. En efecto el circuito de la izquierda tiene una tensión de conducción de 24,6V que es demasiado baja. A la derecha modificamos el circuito con un circuito protector de 24V con lo cual la protección comienza a los 36,6V.

Además de este modo tienen algún sentido la serigrafí­a de la plaqueta que indica claramente 12 y 24 pero no son simples diodos zener, porque estos tienen capacidades parasitas muy grandes y no protegen absolutamente nada. Esto también nos explica porque el componente 4E indica circuito abierto cuando se lo mide con el tester.

Por ultimo vamos a repasar los conocimientos necesarios para poder reparar este tipo de fallas. Si Ud. tiene una falla en el back ligth, cualquiera fuera su tipo, debe saber probar el back ligth desde los conectores del mismo, sin retirar la pantalla. Eso se prueba con un probador de back ligth cuyo circuito puede bajar gratuitamente de mi página.

Si comprueba que es una falla en el las tiras de SLED, debe saber retirar la pantalla para poder observar el interior del chasis reflector, que tiene fijadas las tiras de SLED. Si es un TV chico de 32" no requiere más que sus manos y un trabajo prolijo para retirar la pantalla.

Si es un TV más grande requiere la construcción de un dispositivo de madera con sopapas de plástico para evitar la rotura de la pantalla que puede observar en "La biblia de los instrumentos especiales". Luego debe retirar las tiras del chasis reflector y con una fuente inteligente que puede encontrar en mi ebook "La biblia de los instrumentos especiales" debe probar las tiras para saber cual esta fallada. Con la misma fuente luego puede probar los diodos individualmente y cuando encuentre el diodo dañado debe saber cómo reemplazarlo utilizando una tira de reemplazo y cortando un trozo de la misma. El procedimiento se puede ver en la "Biblia del TV LED".

De este modo evitamos el problema de sacar el filtro difractor de plástico que a veces se cae solo y otras está tan pegado que terminamos rompiendo la tira.

Comprar el SLED suelto es más económico pero nosotros tuvimos problemas con la duración de los mismos. Probablemente sean SLED rechazados en China que los mandan a nuestros paí­ses sin marca y sin garantí­a.

Con esto esperamos haber resuelto las dudas de nuestros miembros y las consultas a los foros colegas que suelen ser contestadas por otros reparadores tan confundidos como el que pregunta. Por ejemplo: poner un 1N4002 que siempre funciona bien; lástima que no protege.
