LA BIBLIA DE LAS FUENTES CONMUTADAS TOMO 3
TODO SOBRE FUENTES CONMUTADAS


$ 250

Tamaño A+ A-


INTRODUCCIÓN

En este tomo explicamos lo más complejo de las fuentes conmutadas, que son las fuentes de los plasmas y la de los TV LCD de mayor tamaño que ambos casos utilizan una etapa de entrada especial que cada autor bautizó de un modo diferente PFC (Power Factor Compensation = compensador del factor de potencia); Power Green (fuente verde debido a su bajo consumo) y preacondicionador porque se coloca antes que cualquier otra etapa del TV inmediatamente después de filtrar y rectificar la CA de red.

Todos los TVs de plasma tenían obligatoriamente que utilizar un preacondicionador pero ese circuito es exactamente igual al que usan los LCD de 42" y mayores. Por lo tanto agrupamos los temas de las fuentes de LCD grandes y Plasmas en un solo tomo porque los circuitos de fuente de unos sirven para los otros.

El preacondicionador se presta a ser explicado tomando como referencia una determinada marca y modelo de TV así que lo hicimos explicando el funcionamiento completo de unos de los LCD más comunes de plaza y más generalizado en su venta tanto en América como en Europa. Nos referimos al Sanyo LCD32XL2 del cual hay una amplia bibliografía.

Luego elegimos un Plasma de Philips por ser el más común y el que tiene una bibliografía muy confusa que tratamos de aclarar en todo lo posible. Finalmente como el tema de las fuentes de plasma es muy complejo ofrecemos un apéndice sobre un TV Samsung DI42 que es similar al Philips y nos ayuda a entenderlo.

A continuación le brindamos un índice resumido del tomo 3


INDICE RESUMIDO

Fuente TV SANYO LCD32XL2 LCD CON TUBOS CCFL

Filtro EMI y encendido por relés

Preacondicionador y las 2 fuentes principales

Fuente Plasma PHILIPS chasis FTP2.4LAA

Modo Service

Fuente de alimentación primaria y secundaria

Fuente de stand-by

Fuente LLC o fuente resonante

Sección de control. CI MC34067P

Fuentes auxiliares y preacondicionador. CI MC33368

LA FUENTE SAMSUNG DE PLASMA SDI42

Entrada de energía y filtro EMI

El circuito de las fuentes permanentes de 5 y 18V

Control de encendido pautado

Las fuentes de uso general

La fuente resonante de 205V

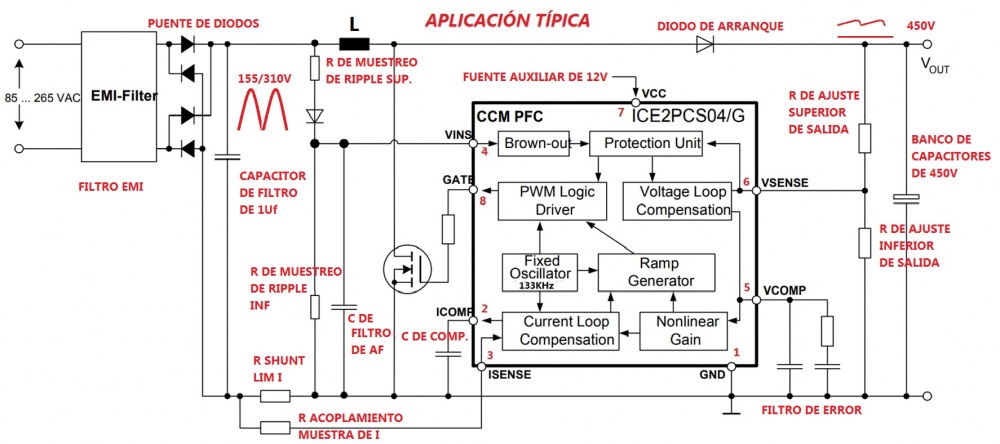

La aplicación típica de un circuito integrado preacondicionador es la indicada en la figura 1. La fuente auxiliar de 12V se obtiene de un bobinado especial de la fuente permanente de 5V. este circuito se encarga de transformar la señal de entrada con un ripple de prácticamente un 100% en una señal de salida casi continua de unos 400V con un ripple de un 10%. Y solo refleja sobre la entrada el equivalente a un capacitor de 1 uF.


















$ 250
