TV SMART
TIP22
Manchas brillantes en algunas zonas de la pantalla

por ING. PICERNO




Tamaño A+ A-


MARCA: LG

MODELO:  VARIOS

FALLA:

Se produce una iluminación despareja del back ligth con forma de una constelación de puntos de mayor brillo.

En la figura 1 podemos observar la pantalla que se produce cuando el TV se predispone en canales de aire en un canal sin señal.

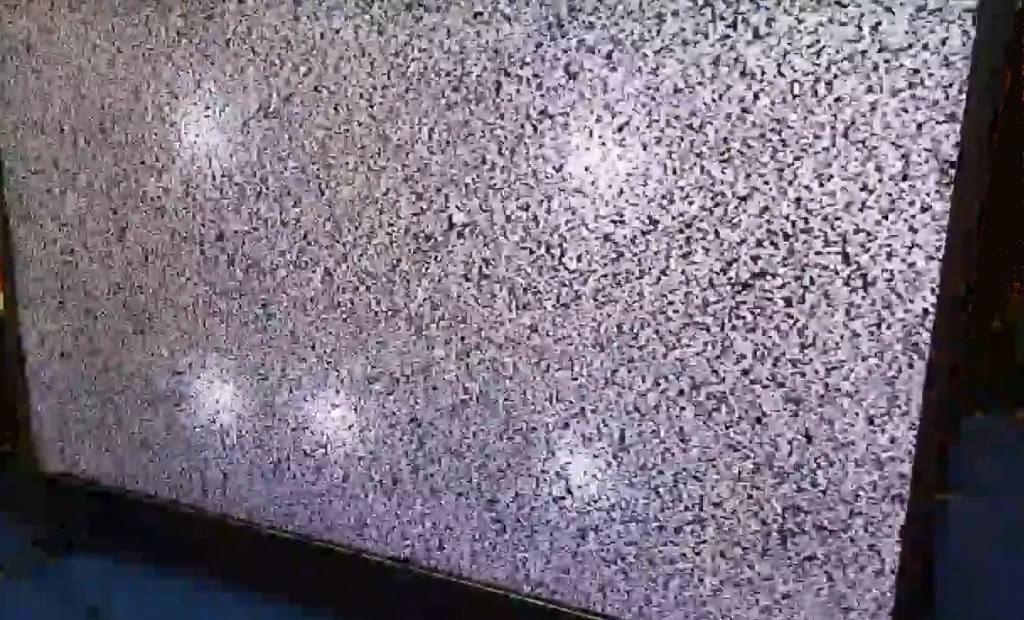

Fig.1   Constelación de manchas claras sobre la nieve de fondo

Nota: no tiene importancia cuantas manchas hay o su distribución sobre la pantalla. Pero si su TV tiene una pantalla similar el problema está en el back ligth y debe retirar la pantalla para repararla.

Este problema se puede generar de diferentes modos. El mas común es cuando el TV se cayó de la mesa y tubo la suerte de golpear en el piso en forma vertical (sobre uno de sus cantos). Esto no genera la rotura de la pantalla aunque si Ud. Levanta el TV y lo sacude escucha algo suelto en su interior.

Retire la pantalla con mucho cuidado y observará las tiras de SLEDs. Los SLED que coinciden en posición con los puntos más claros de la pantalla seguramente no tienen la lente, que si tienen los otros que iluminan normalmente y las lentes estarán caí­das sobre el fondo del back ligth. En la figura 2 se puede observar una tira de backligth con su SLED y su lente colocada.

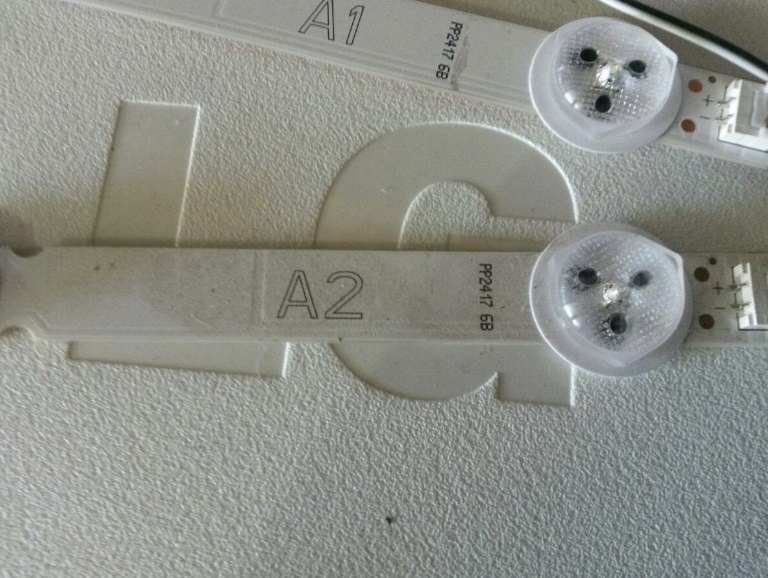

Fig.2  SLED con la lente colocada

Lo que ocurre es que las lentes de LG son particularmente más pesadas que las de otras marcas y el golpe seco del TV contra el piso las desprendió. Tome las lentes caí­das y obsérvelas de cerca. Vera que tienen tres puntos negros que coinciden con otros tres puntos negros del flex donde está montado el SLED.

Esos puntos son la zona de anclaje de la lente que puede pegarse al flex con adhesivo epoxi (Poxipol 10 minutos por ejemplo). La gotita (cianocrilato) no sirve porque en ese lugar hay una temperatura suficientemente alta como para el cristal de cianocrilato se funda y es posible que esto ocurra cuando el TV este totalmente armado o en la casa del usuario o después de varias hora de uso.

En la figura 3 se puede observar un back ligth con un SLED sin lente y otro con lente.

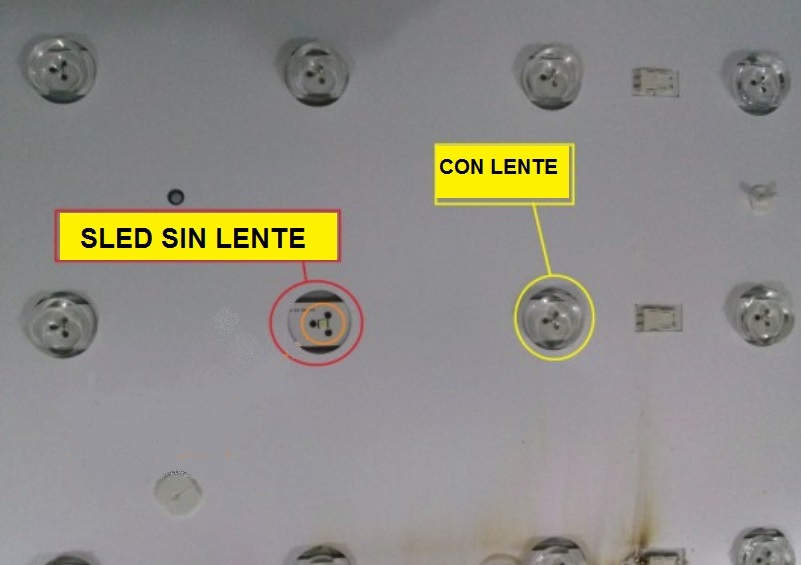

Fig.3  SLED con y sin lente

Un caso particular se da cuando se cambia un SLED en donde evidentemente se debe despegar la lente y luego volverla a pegar. Aunque la lente tiene simetrí­a esférica (es decir que no requiere una orientación en particular y puede ser girada) no está demás realizar en un costado una marca con un marcador indeleble para volver a colocarla en la precisa posición inicial; porque puede ocurrir que los tres puntitos del flex se borren, sobre todo si no se utilizó el proceso de desoldadura y soldadura correcto.

El peor caso se da cuando el usuario siguió usando el TV con la falla durante mucho tiempo, porque la luz directa del SLED sin lente difusora durante mucho tiempo, le cambia la coloración a la lamina difusora que se coloca en primer término (y es la más gruesa) antes de colocar las otras tres láminas más finas y por último la pantalla. Inclusive hasta es posible que se dañe el filtro generador de colores de la pantalla misma.

Si se daño la pantalla solo queda cambiarla por una nueva pero en general se observa que solo se dañó la lamina difusora. No intente limpiarla porque no esta sucia, tiene su interior coloreado por la luz blanca de los SLEDs que la quemó profundamente.

La única posibilidad es cambiarla por otra lamina sacada de un TV usado para extraer repuestos. Inclusive puede ser un TV con una pantalla de un tamaño superior recortada con una tijera (lo mejor es una tijera de sastre por su tamaño).
