TV SMART
TIP21
SAMSUNG EH5450

por ING. PICERNO




Tamaño A+ A-

MARCA: SAMSUNG

MODELO: UE32EH5450 y similares para América solamente y de otros tamaños la parte importante del modelo es EH5450.

FALLA:
Al pulsar la tecla ON/OFF se observa una imagen de corta duración y de inmediato se apaga quedando en estado STAN-BY.

Durante el funcionamiento se observa una imagen correcta o tal vez un poco oscura. No llega a aparecer sonido porque el periodo de funcionamiento es muy corto y el sonido aparece siempre con un retardo de unos segundos.

REPARACIÓN:

En principio podemos suponer que la fuente de los SLED funciona correctamente aunque la merma en el brillo puede ser síntoma de falla.

Como la mayoría de los Samsung este TV puede probarse con la plaqueta TCOM desconectada, para asegurarse de que no haya un problema de carga sobre la fuente de 12V de alimentación general no permanente. En este caso el TV enciende apenas se conecta a la red con una imagen blanca pero se apaga inmediatamente y pasa a Stand By. En la figura 21.1 se puede observar la alimentación de la T_COM desconectada.

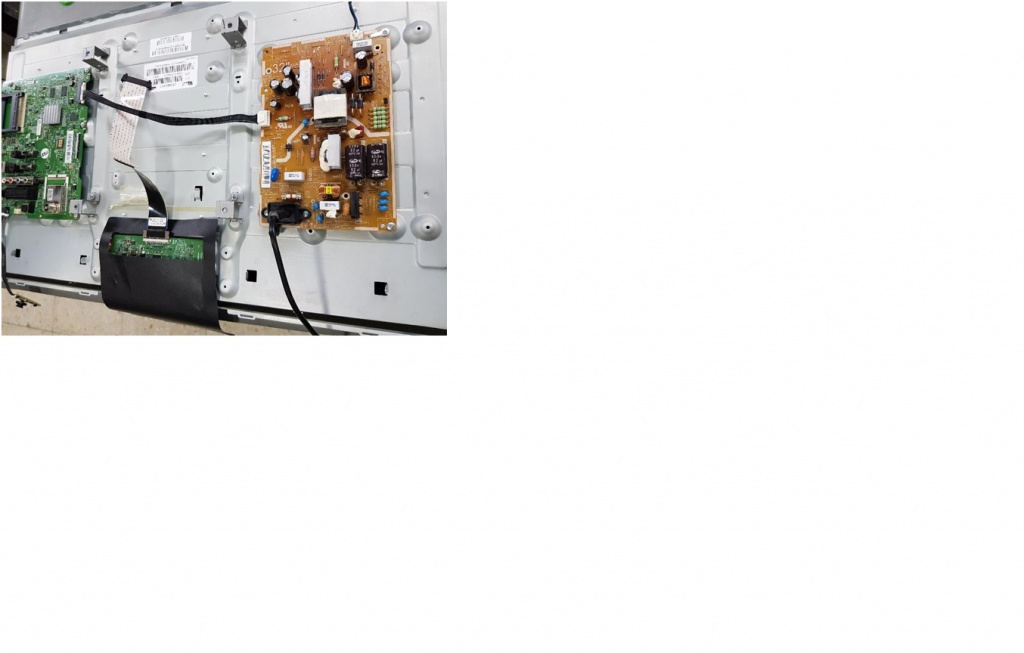

Fig.21.1 El TV con la T_COM desconectada

Podría ocurrir un exceso de consumo en el back ligth ya que la falla se produce justamente al encenderse este y la imagen se mantiene hasta que opera la protección.


Para comprobarlo desconectamos el conector de back ligth, encendemos el TV y observamos si el sonido se mantiene funcionando y el piloto no pasa a Stand By. Pero no ocurre así, el piloto pasa a Stan By y no hay sonido.

Entonces pensamos que el capacitor electrolÍtico de salida puede producir un error de carga, tanto como un back ligth y lo buscamos en la plaqueta porque no hay circuito entregado por Samsung. Ver las figuras 21.2 y 21.3.

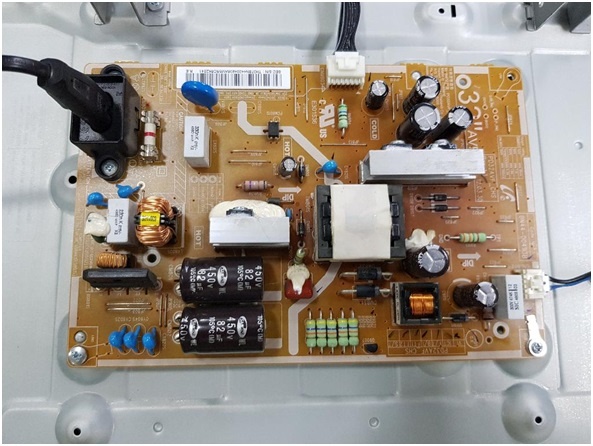

Fig.21.2 Fotografía completa de la fuente.

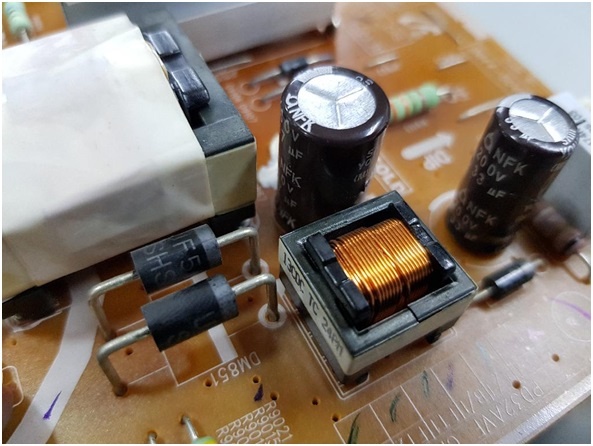

Fig.21.3 Fotografía del capacitor fallado.

En esta última fotografía se puede observa que el capacitor de 47 uF x 200V tiene su techo levemente levantado cuando se lo compara con el de 33uF x 200V. Al cambiar el capacitor de 47uF x 200V el problema queda solucionado.
Al revisar los informes técnicos de Samsung observamos que se da a esta falla como muy común y nosotros agregamos que es una falla común a todos los TV LED que tienen back ligth con todos los LEDs en serie por lo que requieren capacitores de salida de fuente de 200V.
