SOLDADURAS SDM
ENCAPSULADOS Y CÓDIGOS SMD 3
HERRAMIENTAS Y DISPOSITIVOS CON DISIPADOR

por ING. PICERNO




Tamaño A+ A-


3.1 INTRODUCCIÓN

Hay herramientas que son imprescindibles para nuestro trabajo actual con componentes SMD y hay otras que solo facilitan nuestro trabajo pero no son imprescindibles, como por ejemplo la minisopapa y el aplicador de resina en polvo.

Entre los imprescindibles están el precalentador, que presentamos en la entrega anterior. Por las preguntas me doy cuenta que muchos miembros  requieren una ayuda para construir el precalentador. En este artículo vamos a explicar un poco más sobre su construcción concreta, suponiendo que Ud. posee nuestra fuente inteligente o cualquier otra fuente variable de 0 a 12V.

Y para completar el artículo vamos seguir entregando nuestro listado de equivalencias entre los componentes SMD y los clásicos.

3.2 MINISOPAPA

Es una herramienta que permite tomar a los circuitos integrados por medio de una bomba de succión manual y que podemos observar en la figura 3.2.1.

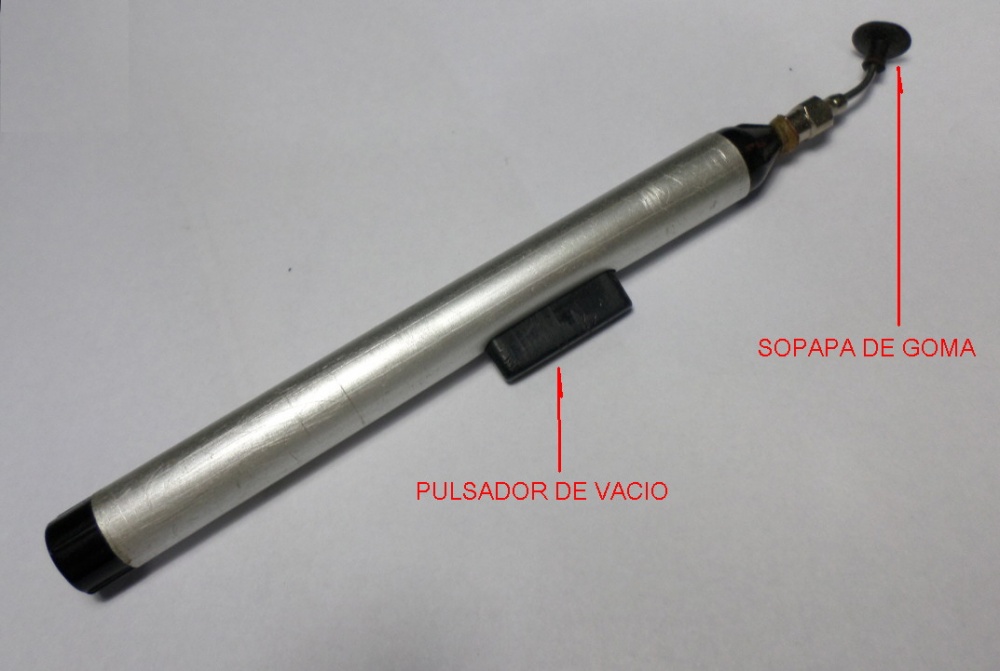

Fig.3.2.1  Minisopapa

El funcionamiento es muy simple. Cuando se aprieta el pulsador de vacio se genera un vacio en el interior de la herramienta. Basta con aplicar la sopapa al circuito integrado como para que ese vacío chupe el techo del integrado como para que se lo pueda retirar fácilmente de la plaqueta. Al soltar al pulsador el circuito integrado se desprende de la sopapa.

3.3 EL APLICADOR DE RESINA EN POLVO

La idea es transformar una pistola encoladora en una pistola aplicadora de resina líquida. Pero primero vamos a explicar porque todos utilizan la resina mezclada con alcohol isopropílico y nosotros preferimos aplicar la resina en polvo y fundirla sobre la barrita mágica.

Si utilizamos el flux clásico que es resina en polvo diluida en alcohol isopropílico la resina pierde momentáneamente su funcionamiento como substancia fijadora de la barrita; debemos esperar a que se evapore el alcohol para que la barrita quede fijada sobre las patitas del circuito integrado. En general utilizábamos una proporción de 50% de resina y 50% de alcohol. Antes lo hacíamos de este modo que siempre generó buenos resultados. Aplicábamos el flux con un pincel y esperábamos unos 15 minutos para que se evapore el alcohol. Pero las barritas nunca quedaban bien fijas porque la evaporación no era completa.

En la búsqueda de velocidad de trabajo se nos ocurrió trabajar directamente con la resina en polvo sobre las barritas, apoyadas sobre las patitas del integrado. Luego pasábamos el soldador a baja temperatura y la barrita quedaba más fija que rulo de estatua.

Pero finalmente completamos la idea utilizando directamente la resina fundida sobre la barrita. La resina colofónica no tiene una temperatura de fusión perfectamente definida. Digamos que a unos 100 ºC se comienza a ablandar y a los 150 está casi líquida. Observando las especificaciones de las pistolas encoladoras observamos que hay de baja temperatura (120 ºC) y de alta (190ºC). Para nuestro uso es suficiente una pistola de baja T. En realidad el único cambio que realizamos es la carga de la pistola, que debe ser nueva para que no tenga restos de barra encoladora. En la figura 3.3.1 podemos observar una pistola típica.

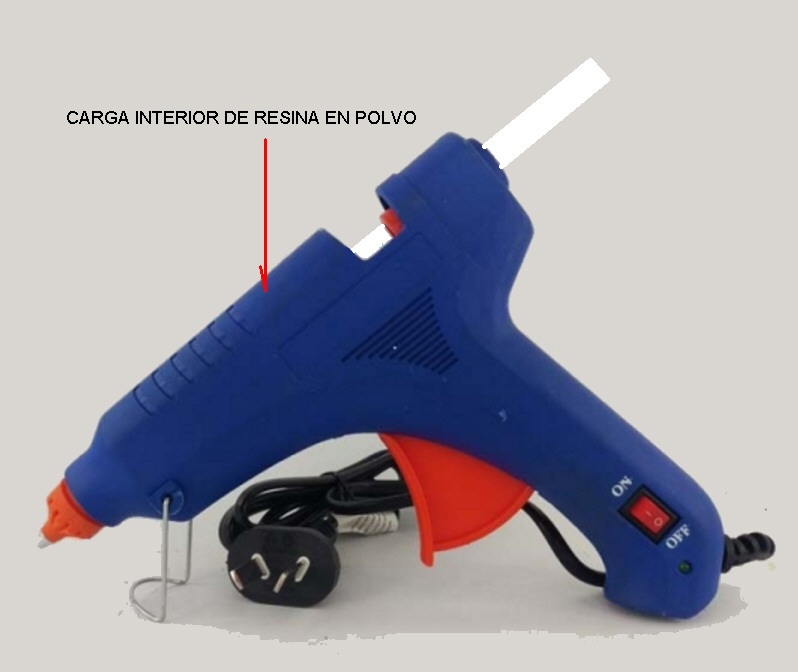

Fig.3.3.1 Pistola encoladora

La operación consiste en llenar el depósito delantero de la pistola con polvo de resina y luego colocar una barrita del diámetro correcto pero del tipo de alta temperatura. Cuando encendamos la pistola la resina se va a fundir pero la barrita no y va a empujar la resina por la punta de la pistola que nosotros podemos depositar sobre la barrita mágica con toda precisión.

La ventaja del método consiste en que en nuestra mesa de trabajo puede quedar la pistola encoladora para aplicar el fundente y el soldador para fundir la barrita sin preocuparse de que nuestro flux se haga pastoso ni nada por el estilo.

Este método de desoldadura puede aplicarse también como método de soldadura cambiando la barrita mágica por trozos de alambre de aleación eutéctica. La densidad de la resina permite distribuir la soldadura eutéctica en forma equitativa sobre las patitas permitiendo la realización automática y masiva de las soldaduras sobre las patitas. Insistiremos sobre este tema mas adelante cuando nos dediquemos a soldar circuitos integrados con métodos totalmente novedosos de trabajo.

Un perfeccionamiento del método consiste en utilizar una barra de madera torneada para evitar cualquier posibilidad de que se mezclen la barra encoladora con la barrita mágica.

Estamos trabajando sobre la posibilidad de realizar barras similares a las encoladoras pero realizadas con resina colofónica y una pistola con control de temperatura. También estamos trabajando sobre una cobertura de resina colofónica  sobre las barritas.

3.4 CONSTRUCCIÓN DE PRECALENTADORES

En el capítulo 2 de la serie indicamos que cuando un circuito integrado con isla disipadora y de masa tiene agujeros cerrados se requiere la construcción de un precalentador resistivo para poder desoldarlo. Y adelantamos la forma de fabricarlo con resistores de alambre con cubierta cerámica. Dejamos a los lectores la libertad de construirlos en función de las fuentes que tengan disponibles.

Como recibí muchas preguntas sobre esta construcción decidí retomar el tema y diseñar como ejemplo un precalentador que pueda utilizarse con nuestra fuente inteligente que puede encontrar diseñada en mi página en la sección Taller > instrumentos fuentes > fuente inteligente. Es decir vamos a hacer un precalentador para una fuente de 0 a 12V 1,5A porque nuestra fuente inteligente la usaremos como fuente de tensión común, sin corte de corriente.

Vamos a hacer algo práctico debido a que la mayoría de los comercios no tienen toda la variedad de valores de la serie del 5% en todas las potencias disponibles que generalmente son de 2, 5, 10 y 25W. Debemos ir al comercio que nos provee normalmente y ver que resistores tienen que permitan generar una superficie similar a la del disipador del dispositivo que queremos cambiar.

Por ejemplo si con 3 resistores de 2W podemos lograr una superficie adecuada, preguntamos qué valores tienen disponibles para seleccionar el deseado. En principio vamos a realizar los cálculos como para que los resistores disipen la potencia máxima pero la tensión de trabajo va a ser menor porque solo necesitamos que los resistores lleguen a 150ºC. Ese valor no fue elegido al azar lo elegimos porque hasta esa temperatura puede funcionar el silicio; y considerando la resistencia térmica entre los resistores y el chip seguramente la temperatura en el mismo no va a superar los 130ºC.

Hora hay que elegir los valores de resistencia. Primero es importante considerar que los resistores pueden ir en serie o en paralelo. Lo segundo a considerar es que tenemos una fuente regulada y regulable entre 0 y 12V así que tomamos como primer valor de diseño 6V de fuente. El otro dato es que debemos disipar la potencia del ejemplo que es de 3 x 2W = 6W. De aquí se puede deducir el valor de la corriente que va a salir de la fuente con la formula   I = P/E que en nuestro caso es 6W/6V = 1A y teniendo la tensión y la corriente podemos calcular la resistencia como R = E/I  que en nuestro caso es R = 6/1 = 6 Ohms.
Ahora debemos decidir el valor de cada resistor y su disposición en serie o paralelo. Eso depende de los valores que tenga su proveedor pero en principio podemos suponer que lo mejor es conectar los resistores en paralelo porque son valores más comunes. En este caso de 18 Ohms porque en paralelo dan exactamente 6 Ohms. Aclaramos que el valor de resistencia no tiene porque ser exacto ya que si no lo es podemos ajustar la tensión de fuente.

Justamente ahora vamos a realizar el ajuste y verificación que es muy simple. Tome la sonda bimetálica del tester y colóquela sobre los resistores con abundante grasa siliconada de buena calidad, ajuste la tensión en el valor elegido de 6V, espere que se estabilice la temperatura y reajuste la tensión hasta lograr una temperatura de 150 ºC.

3.5 DESOLDAR TRANSISTORES BIPOLARES O MOSFET DE POTENCIA

Aunque sean componentes de solo tres terminales son muy difíciles de desoldar sin quemarlos para poder verificarlos. Por lo general el criterio del reparador es que si hay un cortocircuito en una línea de fuente seguro que la falla es en el MOSFET. Pero ya sabemos que no siempre es así porque es normal que tengamos muchos componentes en paralelo y por eso precisamente utilizamos la fuente inteligente y el método de la sobre elevación de temperatura. Pero los transistores y MOSFET suelen estar muy bien disipados y su temperatura se eleva muy poco; por lo tanto la confirmación de la falla implica desoldar el transistor sin dañarlo.

O quizás sabemos que el componente fallado es un MOSFET de potencia pero queremos saber que falla tiene para evitar que se dañe el reemplazo.

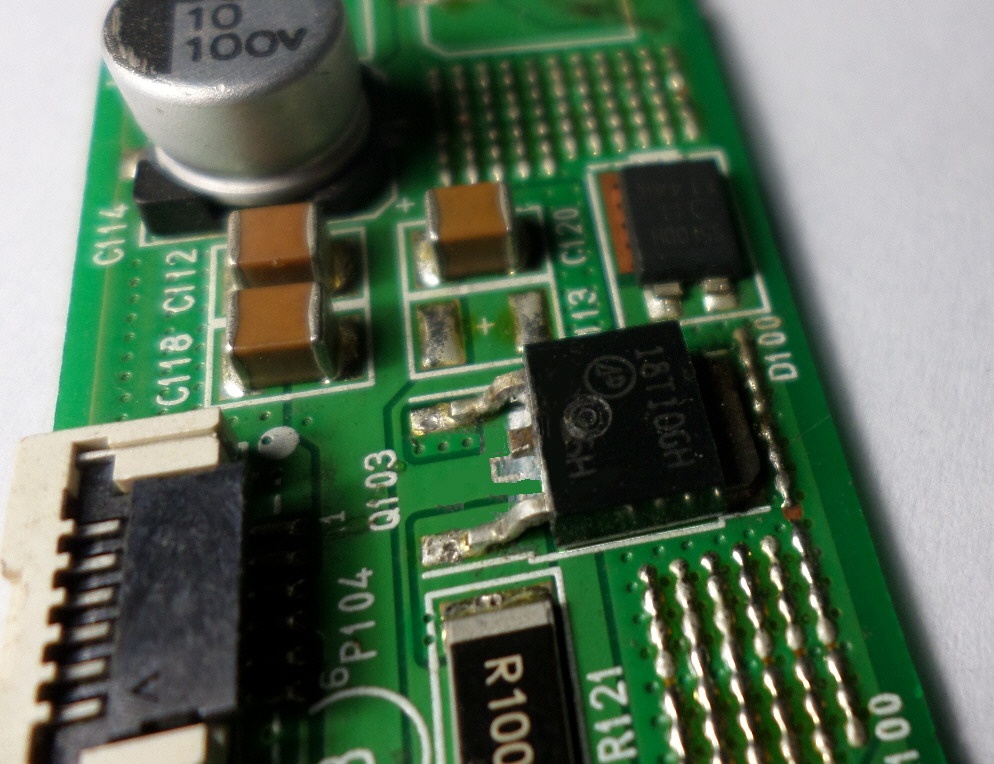

En la figura 3.5.1 y siguientes mostramos un MOSFET montado en una plaqueta de un driver de LED.

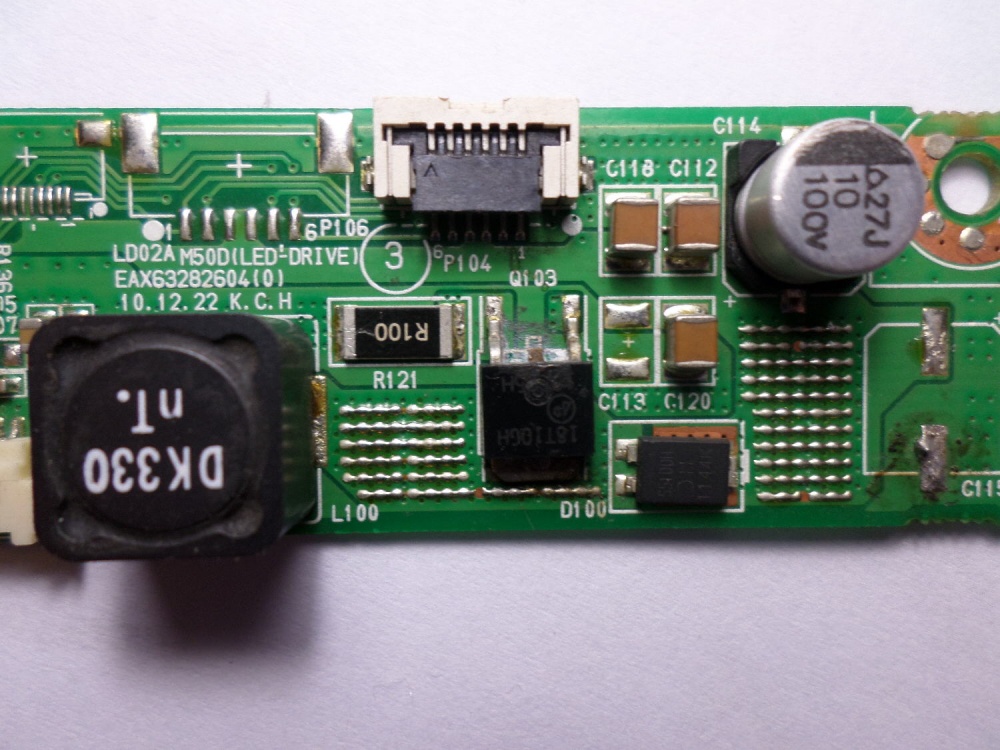

Fig.3.5.1 MOSFET de potencia con disipador

Si observamos Q103 vemos que solo tiene conectadas las patas de Fuente (izquierda) y Puerta (derecha). La pata de Drenaje está cortada porque se conecta a través del disipador mismo, que se observa en el lado inferior del encapsulado. En la figura 3.5.2 se puede observar otra toma fotográfica donde aparece claramente el disipador recortado.

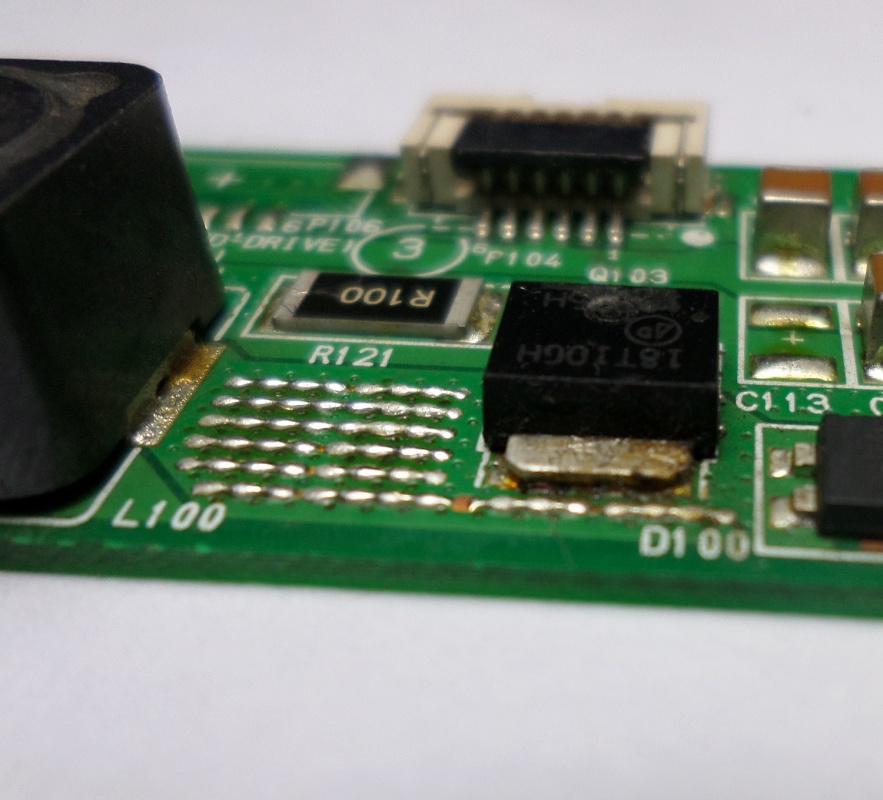

Fig.3.5.2  Disipador de Q103

Como se puede observar se trata de una base de cobre estañado de 1,5 mm de espesor, que cubre todo el transistor y que tiene una masa térmica considerable. Ese disipador está conectado a su vez al circuito impreso a la derecha del mismo donde se encuentra islas estañadas que aumentan mas la disipación. En la figura 3.5.3 se puede ver una toma en primer plano del disipador superior.

Fig.3.5.3 Disipador superior

Por debajo del transistor se pueden encontrar agujeros metalizados que se conectan con la otra cara de la plaqueta y que se pueden observar en la figura 3.5.4 en la otra cara del circuito impreso.

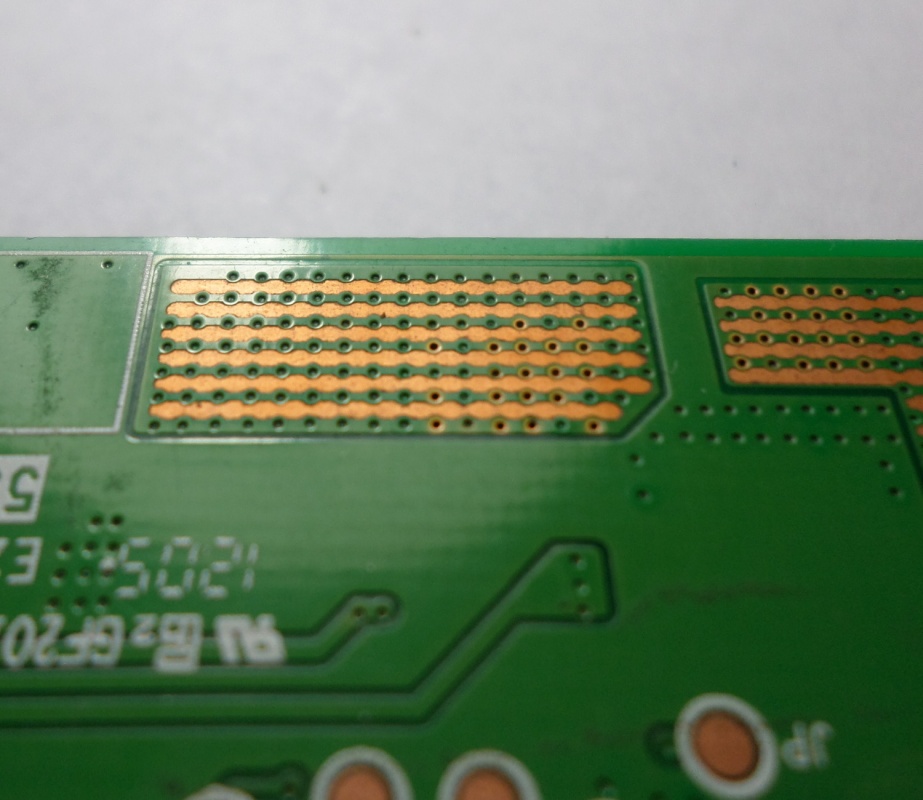

Fig.3.5.4. Disipador en la cara inferior

Si Ud. observa el disipador central verá que tiene a la derecha varios agujeros abiertos; esos agujeros coinciden con el disipador del transistor y por ellos se puede llegar pasar la barrita mágica para reducir el punto de fusión del estaño que la une al componente. De cualquier modo la superficie de disipación es tan grande que hay que combinar métodos y armar un precalentador adecuado. Una de las ventajas que tenemos es que las patas de Fuente y Puerta son suficientemente robustos como para desoldarlos torciéndolos y además si estamos seguros de que el transistor MOSFET está dañado podemos aplicar el soldador a la temperatura necesaria y por el tiempo necesario para desoldar el componente, ya que solo debemos cuidar que no se arruine el circuito impreso.
Pero si queremos sacar el componente sin dañarlo y no tiene agujeros pasantes debemos colocar la barrita mágica como lo indica la figura 3.5.5.

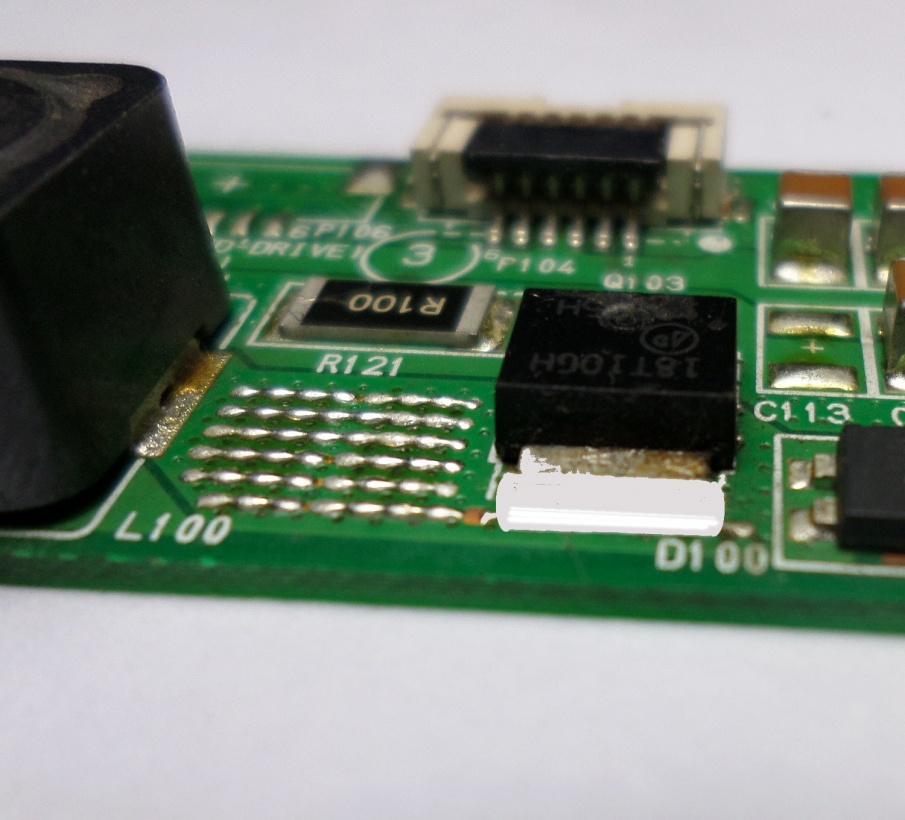

Fig.3.5.5 Colocación de la barrita

Luego hay que fijar la barrita con resina y por último calentar con un soldador de 60W con control de temperatura ajustado en 400 ºC, hasta que la barrita penetre por debajo del disipador. Todo esto se realiza con las patas de fuente y puerta desoldadas así cuando se funde la soldadura del disipador, el componente se mueve o se retira con la minisopapa.


3.6 LISTADO DE CÓDIGOS DE COMPONENTES SMD

2Fs BC850BW Sie N SOT323 BC550B
2Fp BC850B         Phi N SOT23 BC550B
2Ft BC850B         Phi N SOT23 BC550B
2Ft BC850BW Phi N SOT323 BC550B
2F- BC850BW Phi N SOT323 BC550B
2F FMMT2907A Zet N SOT23 2N2907A
2F MMBT2907A Mot N SOT23 MPS2907A
2F MMBT2907AWMot N SOT323 MPS2907A
p2F PMBT2907A Phi N SOT23 2N2907A
p2F PXT2907A Phi O SOT89 2N2907A
t2F PMBT2907A Phi N SOT23 2N2907A
t2F PMBT2907A Phi N SOT323 2N2907A
2FR BC850BR Phi R SOT23R BC550B
2G BC850C         ITT N SOT23 BC550C
2Gs BC850C         Sie N SOT23 BC550C
2Gp BC850C         Phi N SOT23 BC550C
2Gt BC850C         Phi N SOT323 BC550C
2Gt BC850CW Phi N SOT323 BC550C
2G- BC850CW Phi N SOT323 BC550C
2G FMMT-A56 Zet N SOT23 MPSA56
2G MMBTA56 Mot N SOT23 MPSA56
p2G PMBTA56 Phi N SOT23 MPSA56
t2G PMBTA56 Phi N SOT23 MPSA56
t2G PMSTA56 Phi N SOT323 MPSA56
2GMMMBTA56 Mot N SOT23 MPSA56
2GR BC850CR Phi R SOT23R BC550C
2GT SOA56         SGS N SOT23 MPSA56
2H FMMT-A55 Zet N SOT23 MPSA55
2HT SOA55        SGS N SOT23 MPSA55
2H MMBTA55 Mot N SOT23 MPSA55
t2H PMBTA55 Phi N SOT23 MPSA55
t2H PMSTA55 Phi N SOT323 MPSA55
2J MMBT3640 Mot N SOT23 MPS3640 pnp sw
2K FMMT4402 Zet N SOT23 2N4402
2K MMBT8598 Mot N - 2N4125 pnp 60V
2L MMBT5401 Mot N SOT23 2N5401 pnp 150V
2L FMMT4403 Zet N SOT23 2N4403
p2L PMBT5401 Phi N SOT23 2N5401 pnp 150V
t2L PMBT5401 Phi N SOT23 2N5401 pnp 150V
t2L PMST5401 Phi N SOT323 2N5401 pnp 150V
2M FMMT5087 Zet N SOT23 2N5087
2M MMBT404 Mot N SOT23 pnp-chopper 24V 150mA
2N MMBT404A Mot N SOT23 pnp-chopper 35V 150mA
2N0 ZXT11N20DF Zet N SOT23 npn 20V 2.5A low sat switch
2P FMMT2222R Zet R SOT23R 2N2222
2P MMBT5086 Mot N SOT23 2N5086
2Q MMBT5087 Mot N SOT23 2N5087
2R HSMS-8102 HP Z SOT23 10-14GHz schottky mixer pair
2T SO4403       SGS N SOT23 2N4403
2T MMBT4403 Mot N SOT23 2N4403
p2T PMBT4403 Phi N SOT23 2N4403
p2T PXT4403         Phi O SOT89 2N4403
t2T PMBT4403 Phi N SOT23 2N4403
t2T PMST4403 Phi N SOT323 2N4403
2T HT2                 Zet N SOT23 pnp 80V 100mA
2U MMBTA63 Mot N SOT23 MPSA63 darlington
t2U PMBTA63 Phi N SOT23 MPSA63 darlington
2V MMBTA64 Mot N SOT23 MPSA64 darlington
p2V PXTA64         Phi O SOT89 MPSA64 darlington
t2V PMBTA64 Phi H SOT23 MPSA64 darlington
2V4 PZM2.4NB Phi C SOT346 2.4V 300mW Zener
2V7 PZM2.7NB Phi C SOT346 2.7V 300mW Zener
2W FMMT3905 Zet N SOT23 2N3905
2W MMBT8599 Mot N - 2N4125 Vce 80V pnp
2X SO4401        SGS N SOT23 2N4401
2X MMBT4401 Mot N SOT23 2N4401
p2X PMBT4401 Phi N SOT23 2N4401
p2X PxT4401         Phi O SOT89 2N4401
t2X PMBT4401 Phi N SOT23 2N4401
t2X PMST4401 Phi N SOT323 2N4401
2Y4 BZV49-C2V4 Phi O SOT89 2.4V 1W zener
2Y7 BZV49-C2V7 Phi O SOT89 2.7V 1W zener
2Z MMBT6520 Mot N SOT23 2N6520 pnp Vce 350V
2Z BAS70-04 Zet D SOT23 dual series RF schottky 70V 15mA
2Z5 BAS70-05 Zet B SOT23 dual cc RF Schottky 70V 15mA
