TIP19

MARCA.  SAMSUNG

MODELO: LN32B450

FALLA:

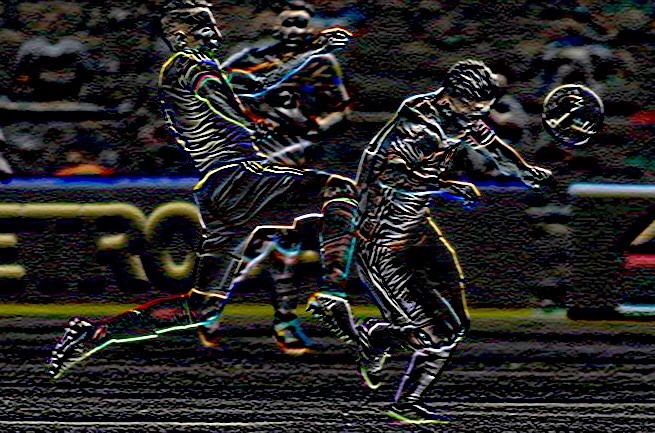

FALLA EN LA IMAGEN QUE SOLO SE PUEDE DESCRIBIR CON UNA FOTOGRAFIA. VER FIG.19.1

Fig.19.1  Fotografí­a de la pantalla

SOLUCIÓN:

Seguramente todo el mundo estará pensando lo mismo al ver la imagen. Es la plaqueta T-COM y si tiene un el circuito integrado AS15-F que calienta, hay que cambiarlo.

Por casualidad tení­amos otro TV con la misma plaqueta T-COM, así­ que las intercambiamos y la falla seguí­a al TV y no a la T-COM. Ademas la plaqueta T-COM no tení­a el ya famoso AS15-F ya que era una 320AP03C2LV0.2 que no tiene corrección de gamma analógica sino digital.

Estas fallas se suelen producir cuando falla algunas de las conexiones LVDS en la entrada o la salida de la T-COM. Pero lo que no saben la mayorí­a de los reparadores, es que muchos TVs vienen previstos para diferentes T-COMs, que se predisponen por el modo service.

Así­ que averiguamos la forma de entrada al modo service que es la siguiente:

1) Ponga el TV en stand by
2) Apriete MUTE 1 8 2 POWER en secuencia
3) Aparece la tabla de modo service
4) Entre en la sub opción LVDS
5) Anote en que sub opción estaba
6) Pruebe todas las opciones hasta encontrar la correcta
7) Para la T-COM indicada es la opción "default"
8) Apague el TV y la opción quedará grabada

Probamos y vimos una imagen hermosa propia de este buen TV. Lo que no podemos dilucidar es como se cambió la predisposición. Seguramente una tormenta atmosférica local o una tormenta solar que genera suficiente energí­a electromagnética como para entorpecer el funcionamiento de cualquier dispositivo con memoria permanente.
