TV SMART
TIP 17
SHARP: LC-32SB24U

por ING. PICERNO




Tamaño A+ A-

TIP17

MARCA: SHARP

MODELO: LC-32SB24U

FALLA: ENCIENDE Y SE CORTA PORQUE UN TUBO CCFL ESTÁ QUEBRADO

REPARACIÓN:
Si hay un tubo roto hay que cambiarlo y a otra cosa. Pero los clientes nunca la hacen tan fácil y cuando es una reparación para el gremio peor aun porque no hay un contacto directo que nos permita convercerlo. Nuestro amigo del gremio ya vino con intensiones de que la reparación salga bien económica y no exactamente para favorecer al cliente. El habí­a leí­do por algún foro que existí­a la posibilidad de agregarle algo al circuito para  engañar al inverter y hacerlo funcionar con un tubo  de menos.

Y las posibilidades existen pero lamentablemente el TV se queda sin una protección completa.

En la figura 17.1 se puede observar el lay out del circuito integrado de control del inverter y el diagrama en bloques del mismo.

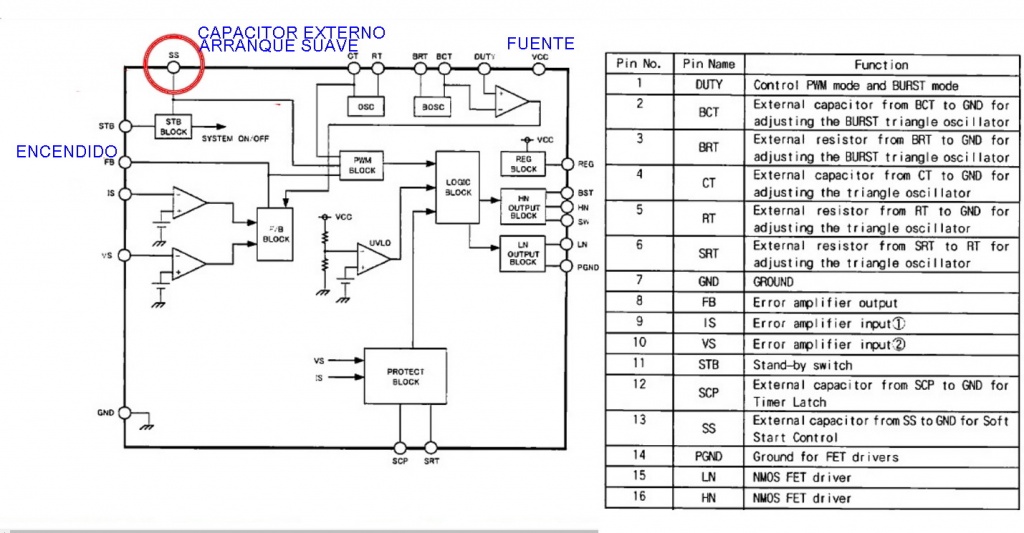

Fig.17.1 Layout y diagrama en bloques del BD9883

En el digrama en bloques marcamos con un circulo en rojo la pata 13 (SS de soft start o arranque suave) allí­ el circuito utiliza un capacitor que hace crecer la tensión lentamente. Para que la tensión aplicada a los tubos suba lentamente también y prolongue la vida de los mismos. Pero si hay un tubo por el que no circula corriente la tensión sigue creciendo y llega a un punto en que el circuito se protege apagando todo el back ligth.
La variante consiste en colocar un diodo led rojo con su pata negativa a masa y la positiva a la pata 13. De este modo la tensión en la pata no crece indefinidamente sino solo hasta que el diodo la limita y nunca se llega a la tensión de protección.
¿Por qué un LED rojo y no un 1N4148? Porque el  LED rojo limita a 1,8V aproximadamente y la pata SS tiene un margen de maniobra mayor para realizar el encendido suave.
En la figura 17.2 se puede observar el diodo colocado sobre la plaqueta.

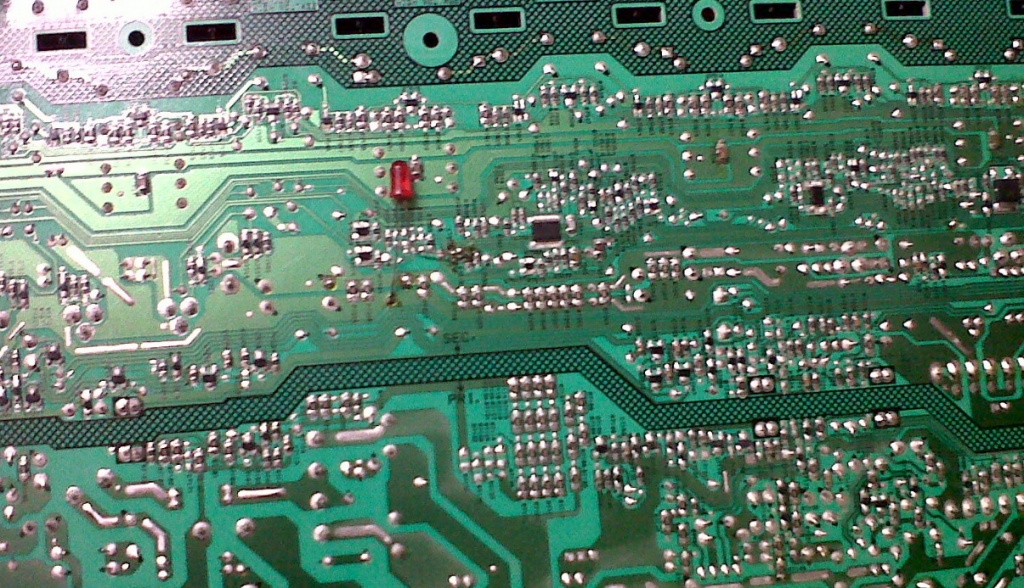

Fig.17.2 Plaqueta fuente modificada
