TV SMART
TIP14
Samsung D4000

por ING. PICERNO




Tamaño A+ A-

TV SANSUNG  LCD

MOD:  42LG5000

FALLA: MEDIA PANTALLA OSCURA Y LINEA HORIZONTAL BLANCA EN POSICIÓN SEMIFIJA SOBRE LA PANTALLA.

En la figura 14.1 se observa un dibujo explicativo.

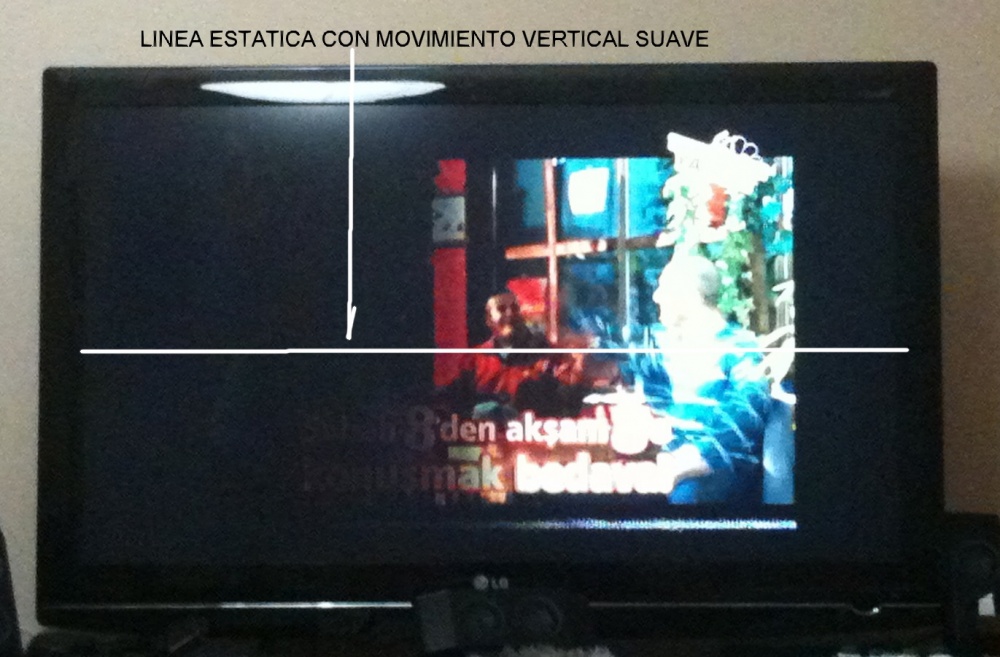

Fig.14.1  Dibujo explicativo de la falla


SOLUCIÓN:


Este es un clásico LCD a tubos CCFL y por lo tanto tiene generador de back ligth a transformador de media tensión, ya que los tubos funcionan con tensiones eficaces de 2.500 a 3.000 V.

Esta disposición es más que suficiente como para generar interferencias de todo tipo. Esa interferencia sale de cualquier componente del inverter como por ejemplo, transformadores de media tensión, conectores, cables o tubos y son captados sobre todo por la plaqueta T-COM, causando diferentes fallas de acuerdo a que sección de la plaqueta la capta. Como la plaqueta T-COM tiene dos secciones, la derecha y la izquierda puede ocurrir que la interferencia solo sea captada por una una mitad, dependiendo de la geometrí­a del circuito impreso. La solución es mover los componentes con posibilidad de irradiar y observar si cambia la imagen en la pantalla. Nota: tenga precaución, porque es una zona peligrosa debido a descargas eléctricas.

Para que Ud. pueda visualizar los componentes que pueden generar problemas le mostramos la disposición de la figura 14.2.

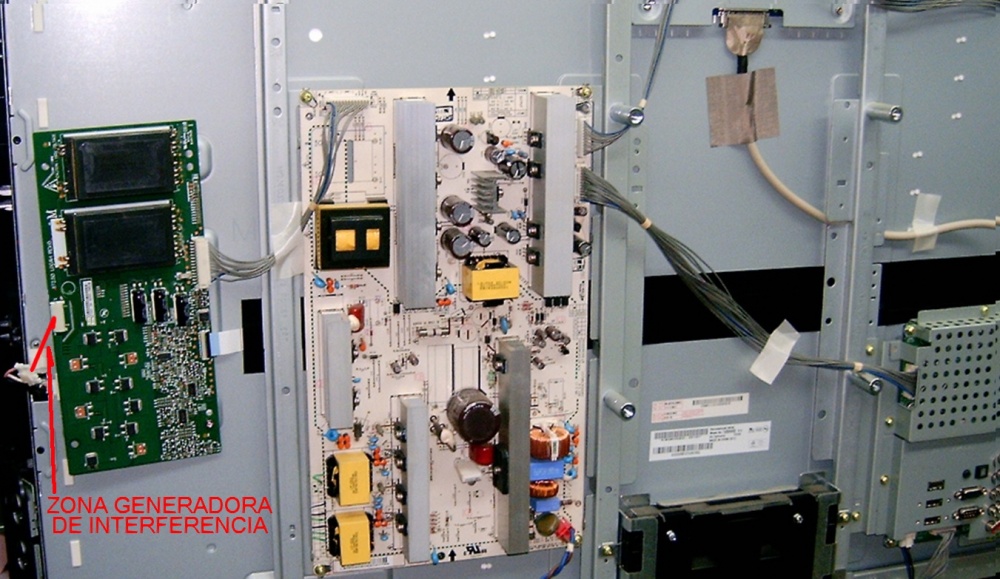

Fig.14.2  Zona que genera la interferencia

En nuestro caso la imagen era sensible a cualquier movimiento de los cables que salí­an del conector que marcamos en la figura 14.2. Así­ fue que desconectando el conector desoldando los cables, limpiando toda la zona y volviendo a soldar y conectando todo, el problema se solucionó.

NOTA: la imagen de interferencia puede ser muy diferente a la mostrada e inclusive puede ocupar las dos mitades de la pantalla. Esto se magnifica en TVs que tienen chasis de plástico en donde el problema no se resuelve limpiando conectores al azar. En estos casos el autor utiliza un instrumento prestado de la ciencia médica: un estetoscopio al cual se le saca la membrana captora y su caja de resonancia. Es decir que el caño transparente termina con un corte en donde se acopla el cuerpo de un bolí­grafo que se utiliza como micrófono de los efluvios que generan los ánodos de los tubos y otras zona con fugas.

También es útil observar las zonas con media tensión en un ambiente totalmente oscuro y con el brillo del TV a mí­nimo para ver la luminosidad de los efluvios.
